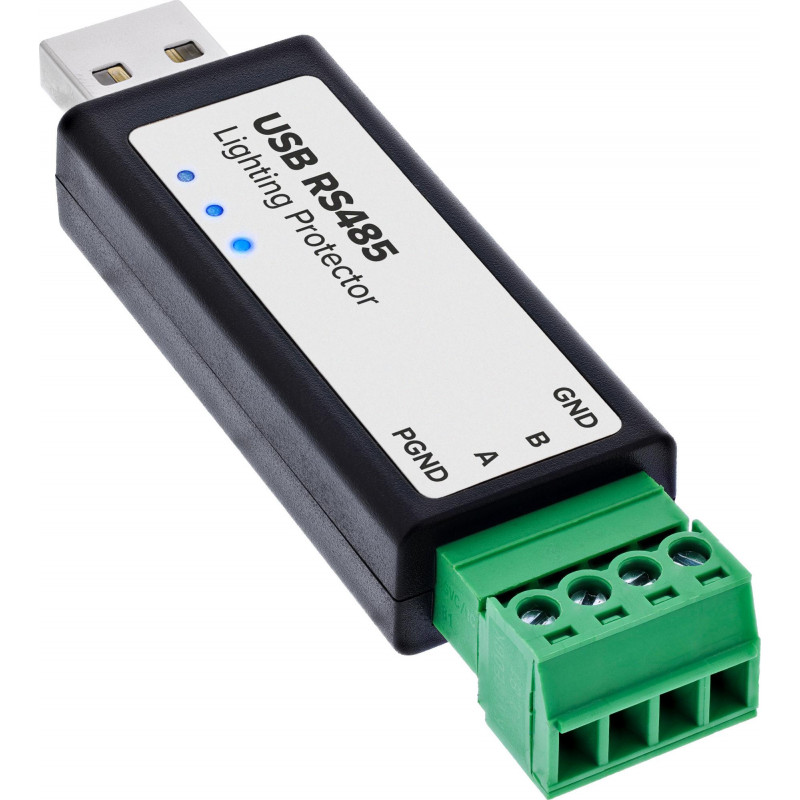

InLine® USB-zu-seriell RS485 Konverter mit Blitzschutz

Der InLine® USB-zu-seriell RS485 Konverter mit Blitzschutz verbindet Computer mit USB-A-Anschluss zuverlässig mit RS485-Geräten und Bussystemen. Er verwendet den FTDI-Chipsatz für stabile Datenübertragung und unterstützt die Kommunikation über einen virtuellen COM-Port, was ihn ideal für Modbus RTU und andere serielle Anwendungen in der Automatisierungs-, Mess- und Steuerungstechnik macht.

Hauptmerkmale

• FTDI-Chipsatz für stabile USB-zu-RS485-Kommunikation
• Integrierter 6 kV Blitz- und Überspannungsschutz gemäß IEC 61000-4-5
• Bidirektionale TVS-Schutzdiode und ESD-Schutz für RS485 A/B
• Automatische hardwarebasierte Richtungsumschaltung für Halbduplex-Modus
• 4-polige RS485-Schraubklemme mit GND, A, B, PGND
• Integrierter 120 Ω Abschlusswiderstand
• Status-LEDs für Power, Senden und Empfangen
• Breite Kompatibilität: Windows 7/8/8.1/10/11, Linux, macOS, Android

Spezifikationen

• Marke: InLine
• MPN: 33307E
• Produkttyp: USB-zu-Seriell-Adapter
• Serielle Schnittstelle: RS-485
• Chipsatz: FTDI FT232RNL
• Host-Anschluss: USB-A
• Geräteanschluss: RS485-Schraubklemme
• Pinbelegung: GND, A, B, PGND (Masse, RS485+, RS485−, Schutzerde)
• Baudrate: 300 bis 512.000 b/s
• Übertragungsmodus: Halbduplex mit automatischer Richtungsumschaltung
• Maximale RS485-Kabellänge: bis ca. 1,2 km
• Maximale USB-Kabellänge: bis ca. 5 m
• Bus-Teilnehmer: bis zu 32 Geräte pro Bussegment (für größere Netzwerke wird ein RS485-Repeater empfohlen)
• Abschlusswiderstand: integriert 120 Ω
• Blitzschutz: 6 kV Überspannungs- und Blitzschutz gemäß IEC 61000-4-5
• TVS-Schutz: bidirektionale TVS-Schutzdiode für RS485 A/B
• ESD-Schutz: ±15 kV Luftentladung / ±8 kV Kontaktentladung
• PGND-Anschluss: Schutzerdeanschluss, galvanisch getrennt von der Signalmasse
• USB-Schutz: 200 mA PTC-Sicherung, ESD-Schutz
• RS485-Schutz: Schutzioden, Überspannungsschutz, rücksetzbare Sicherung
• Statusanzeigen: PWR, TXD, RXD (Power, Senden, Empfangen)
• Unterstützte Betriebssysteme: Windows 7/8/8.1/10/11, Linux, macOS, Android
