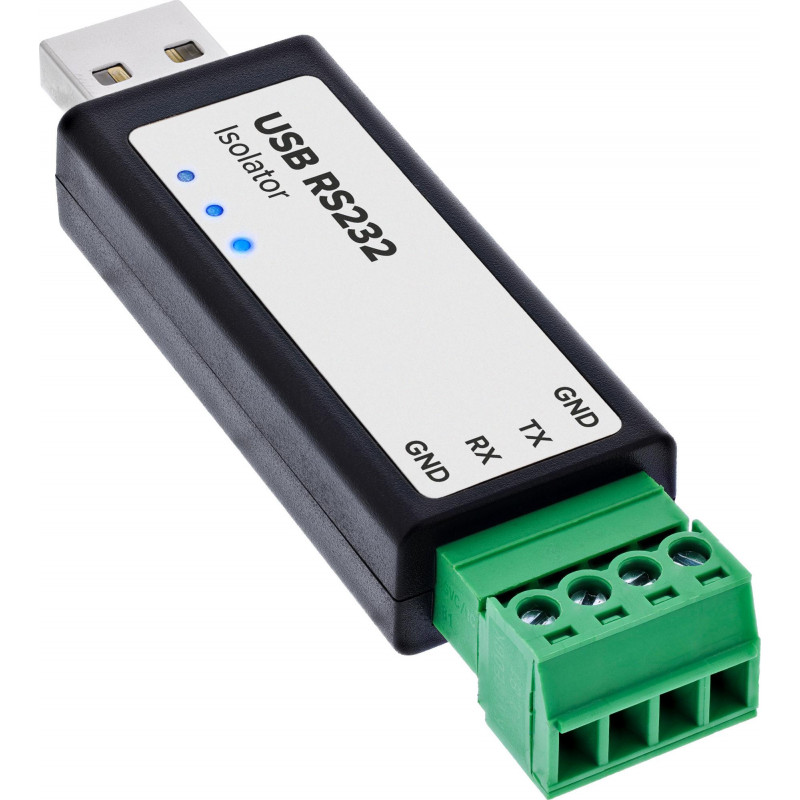

InLine® USB-zu-Seriell-RS232-Konverter mit Isolator

Der InLine® USB-zu-Seriell-RS232-Konverter mit Isolator verbindet Computer mit USB-A-Anschluss über eine 4-polige Schraubklemme mit seriellen RS232-Geräten. Er bietet eine galvanische Trennung bis 2,5 kV, wodurch Potenzialdifferenzen, Masseschleifen und elektrische Störungen reduziert werden, was die Betriebszuverlässigkeit erhöht. Der Adapter verwendet den FTDI FT232RNL-Chipsatz und unterstützt Baudraten von 300 bis 921.600 b/s.

Hauptmerkmale

• Galvanische Trennung bis 2,5 kV zwischen USB und RS232
• FTDI FT232RNL-Chipsatz für stabile Datenübertragung
• Verbindung über 4-polige Schraubklemme (GND, TX, RX, GND)
• Virtueller COM-Port für einfache Integration
• Integrierter isolierter DC/DC-Wandler, 200 mA PTC-Sicherung, ESD-Schutz und TVS-Dioden
• Statusanzeigen: PWR, TXD, RXD
• Breiter Betriebstemperaturbereich: -40 °C bis +85 °C

Spezifikationen

• Marke: InLine
• MPN: 33307B
• Produkttyp: USB-zu-Seriell-Adapter
• Serielle Schnittstelle: RS-232
• Chipsatz: FTDI FT232RNL
• Host-Anschluss: USB-A Stecker
• Geräteanschluss: RS232 Schraubklemme
• Pin-Belegung: GND, TX, RX, GND
• Baudrate: 300 bis 921.600 bps
• Übertragungsmodus: Punkt-zu-Punkt
• Maximale RS232-Kabellänge: bis ca. 15 m
• Maximale USB-Kabellänge: bis ca. 5 m
• Signalisolierung: ADI magnetische Isolationstechnologie
• Isolationsspannung: bis 2,5 kV
• Stromversorgungsisolierung: integrierter isolierter DC/DC-Wandler
• USB-Schutz: 200 mA PTC-Sicherung, ESD-Schutz
• RS232-Schutz: TVS-Diode, Schutzioden
• Statusanzeigen: PWR, TXD, RXD
• Unterstützte Betriebssysteme: Windows 7/8/8.1/10/11, Linux, macOS, Android
• Betriebstemperatur: -40 °C bis +85 °C
• Luftfeuchtigkeit: 5 % bis 95 % RH, nicht kondensierend
