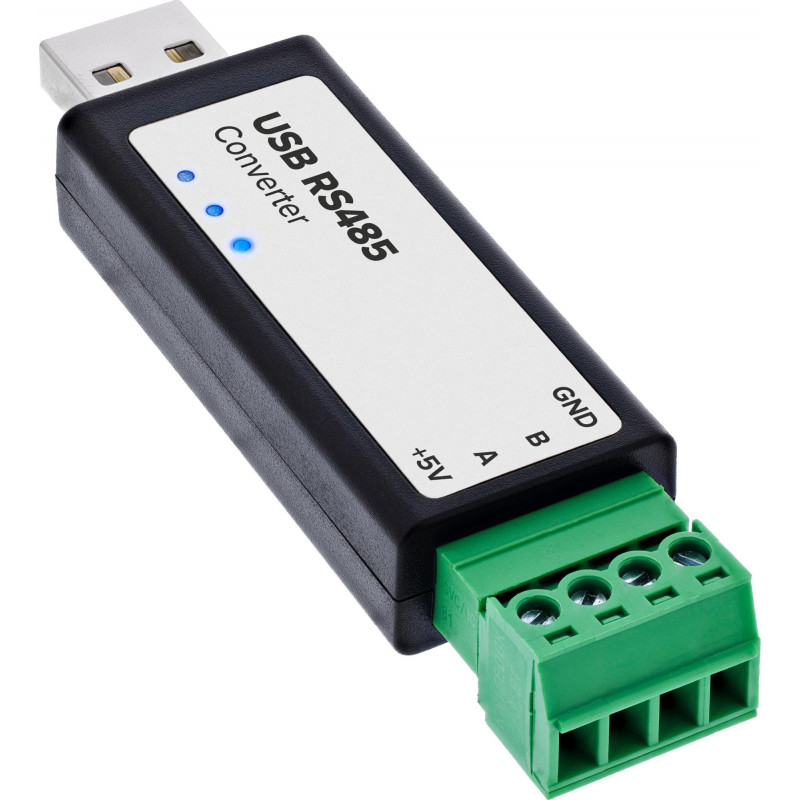

InLine® USB-zu-Seriell-RS485-Konverter mit FTDI-Chipsatz

Der InLine® USB-zu-Seriell-RS485-Konverter mit FTDI-Chipsatz verbindet einen Computer mit USB-A-Anschluss direkt mit RS485-Geräten und Bussystemen. Er ermöglicht eine zuverlässige serielle Datenkommunikation über einen virtuellen COM-Port, sodass vorhandene Software ohne aufwändige Anpassungen genutzt werden kann. Der Adapter eignet sich für Modbus RTU und andere RS485-Anwendungen in der Industrieautomation, Gebäudeautomation, Mess- und Regeltechnik sowie Energieüberwachung.

Hauptmerkmale

• Verbindet USB-A mit RS485-Geräten und Bussystemen
• FTDI FT232RNL-Chipsatz für zuverlässige Datenübertragung
• Automatische Hardware-Richtungsumschaltung für Halbduplex-Kommunikation
• Keine Konfiguration über RTS/CTS-Signale oder Softwarebefehle erforderlich
• Integrierter 120-Ω-Abschlusswiderstand reduziert Signalreflexionen
• ESD-Schutz, Schutzioden und rücksetzbare Sicherungen
• USB-versorgter 5-V-Ausgang bis zu 400 mA für Geräte mit geringem Strombedarf
• Statusanzeigen: PWR, TXD, RXD

Spezifikationen

• Marke: InLine
• MPN: 33307C
• Produkttyp: USB-zu-Seriell-RS485-Adapter
• Serielle Schnittstelle: RS-485
• Chipsatz: FTDI FT232RNL
• Host-Anschluss: USB-A Stecker
• Geräteanschluss: RS485 Schraubklemme
• Pinbelegung: GND, A, B, +5 V
• Baudrate: 300 bis 512.000 bps
• Übertragungsmodus: Halbduplex mit automatischer Richtungsumschaltung
• Maximale RS485-Kabellänge: bis ca. 1,2 km
• Maximale USB-Kabellänge: bis ca. 5 m
• Bus-Teilnehmer: bis zu 32 Geräte pro Bussegment
• Abschlusswiderstand: Integriert 120 Ω
• +5 V Ausgang: USB-versorgt, max. 400 mA
• USB-Schutz: 200 mA PTC-Sicherung, ESD-Schutz
• RS485-Schutz: Schutzioden, rücksetzbare Sicherung
• Statusanzeigen: PWR, TXD, RXD
• Unterstützte Betriebssysteme: Windows XP/7/8/8.1/10/11, Linux, macOS, Android, Windows CE
• Betriebstemperatur: -40 °C bis +85 °C
• Luftfeuchtigkeit: 5 % bis 95 % RH, nicht kondensierend
• Herkunftsland: China
• Zolltarifnummer: 8536699099
