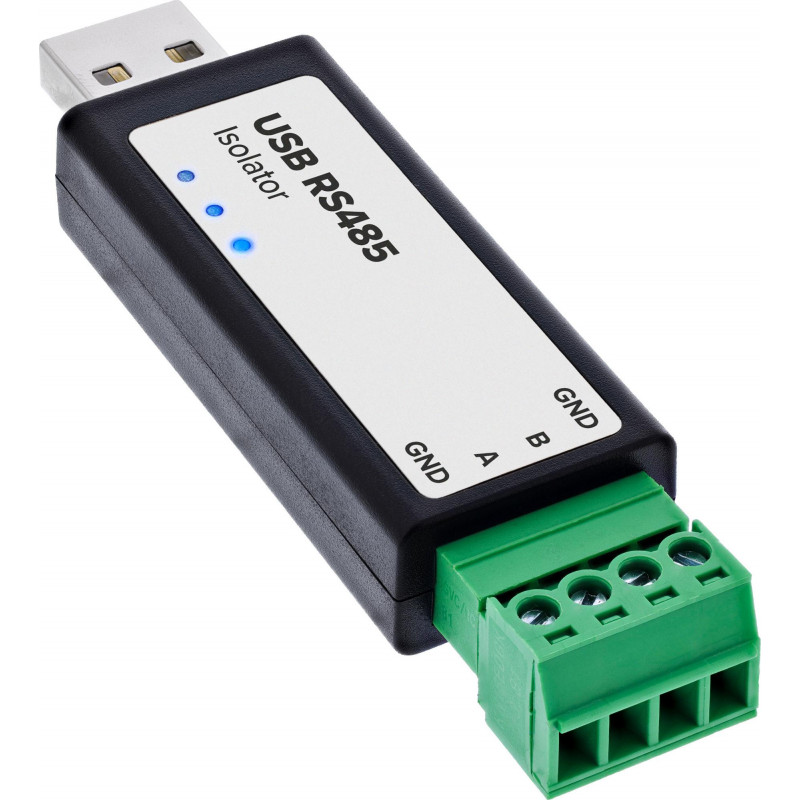

InLine® USB-zu-seriell RS485-Konverter mit Isolator, USB-A auf 4-Pin-Terminal

Der InLine® USB-zu-Seriell RS485-Konverter mit Isolator verbindet den USB-A-Anschluss eines Computers über einen virtuellen COM-Port mit RS485-Geräten und Modbus-Netzwerken. Er bietet galvanische Isolierung bis 2,5 kV, Überspannungs-, Blitz- und ESD-Schutz sowie einen integrierten 120-Ω-Abschlusswiderstand für zuverlässige Datenübertragung.

Hauptmerkmale

• Galvanische Isolierung bis 2,5 kV reduziert Potenzialdifferenzen und Masseschleifen
• Überspannungs-, Blitz- und ESD-Schutz schützen vor elektrischen Störungen
• Automatische Richtungsumschaltung im Halbduplex-Modus, keine Softwareeinstellungen erforderlich
• FTDI FT232RNL-Chipsatz unterstützt Baudraten von 300 bis 512.000 bps
• Integrierter 120-Ω-Abschlusswiderstand reduziert Signalreflexionen
• Unterstützt Windows XP bis Windows 11, Linux, macOS und Android
• Schraubklemme gewährleistet sichere Verkabelung; zwei GND-Anschlüsse für Erdverbindungen oder Kabelabschirmung

Spezifikationen

• Marke: InLine
• MPN: 33307D
• Produkttyp: USB-zu-Seriell-Adapter
• Serielle Schnittstelle: RS-485
• Chipsatz: FTDI FT232RNL
• Host-Anschluss: USB-A
• Geräteanschluss: RS485-Schraubklemme
• Pin-Belegung: GND, A, B, GND
• Baudrate: 300 bis 512.000 bps
• Übertragungsmodus: Halbduplex mit automatischer Richtungsumschaltung
• Maximale RS485-Kabellänge: bis ca. 1,2 km
• Maximale USB-Kabellänge: bis ca. 5 m
• Bus-Teilnehmer: bis zu 32 Geräte pro Bussegment
• Abschlusswiderstand: integriert 120 Ω
• Isolationsspannung: bis 2,5 kV
• Blitzschutz: 600 W Überspannungs- und Blitzschutz
• ESD-Schutz: bis 15 kV
• USB-Schutz: 200 mA PTC-Sicherung, ESD-Schutz
• RS485-Schutz: TVS-Diode, Schutzioden, Überspannungsschutz
• Statusanzeigen: PWR, TXD, RXD
• Unterstützte Betriebssysteme: Windows XP / 7 / 8 / 8.1 / 10 / 11, Linux, macOS, Android
• Betriebstemperatur: -40 °C bis +85 °C
• Luftfeuchtigkeit: 5 % bis 95 % RH, nicht kondensierend
• Seite B: USB-A Stecker
• Herkunftsland: China
