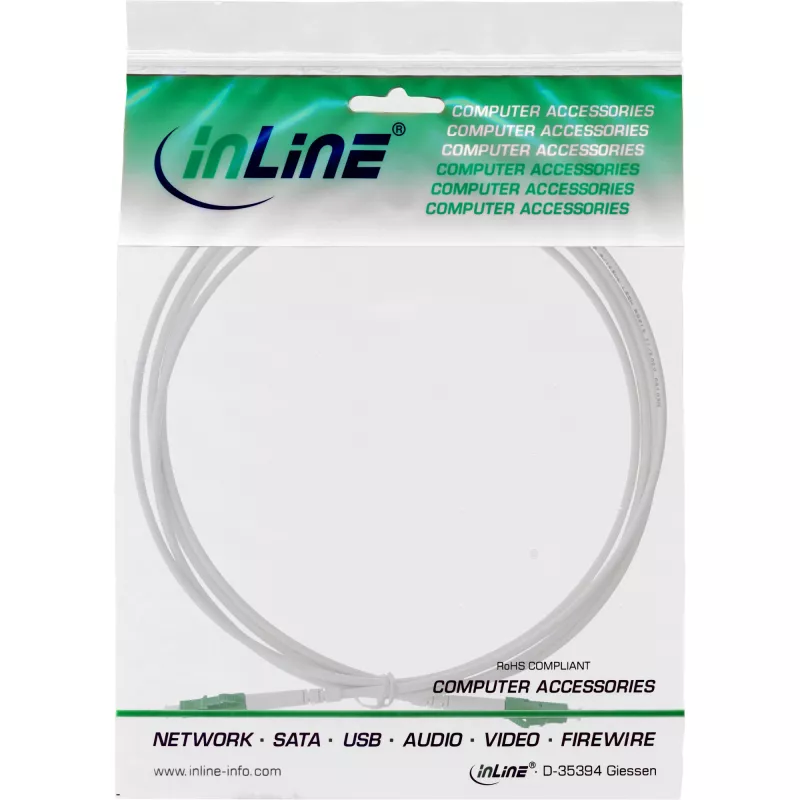

InLine Glasfaser-Simplexkabel, FTTH, LC/APC8° auf LC/APC8° 9/125µm OS2 3m

Glasfaser-Simplexkabel InLine LC/APC auf LC/APC OS2 9/125µm 3m ist ein Einzelfaser-Patchkabel für FTTH- und Singlemode-Verbindungen. Das Kabel verwendet OS2-Singlemode-Faser mit 9/125 µm Kern/Mantel und LC/APC 8° geschliffenen Steckverbindern an beiden Enden und bietet geringe Einfügedämpfung und hohe Rückflussdämpfung für Teilnehmeranschlüsse, optische Patchverbindungen und Backbone-Verbindungen. Das Kabel ist in einer weißen, ummantelten 3-m-Länge mit einem armierungsverstärkten Außendurchmesser von 3,0 mm und einer Edelstahl-Spiralrohrverstärkung für verbesserte mechanische Stabilität und Langlebigkeit ausgeführt.

Vorteile

Die armierte Konstruktion mit einem Edelstahl-Spiralrohr und einem 3,0 mm halogenfreien Außenmantel bietet eine erhöhte Zugfestigkeit und einen verbesserten Schutz vor mechanischen Beschädigungen im Vergleich zu dünnen vorinstallierten Kabeln. Die LC/APC 8° geschliffenen Steckverbinder liefern geringe Einfügedämpfung (typisch <0,20 dB) und hohe Rückflussdämpfung (>60 dB), was eine stabile Singlemode-Signalübertragung unterstützt. Der neutrale weiße Mantel ermöglicht eine unauffällige Installation in Wohnbereichen, und das Kabel wird mit einem werkseitigen Prüfbericht und Konformität mit relevanten IEC-Normen geliefert.

Geeignet für

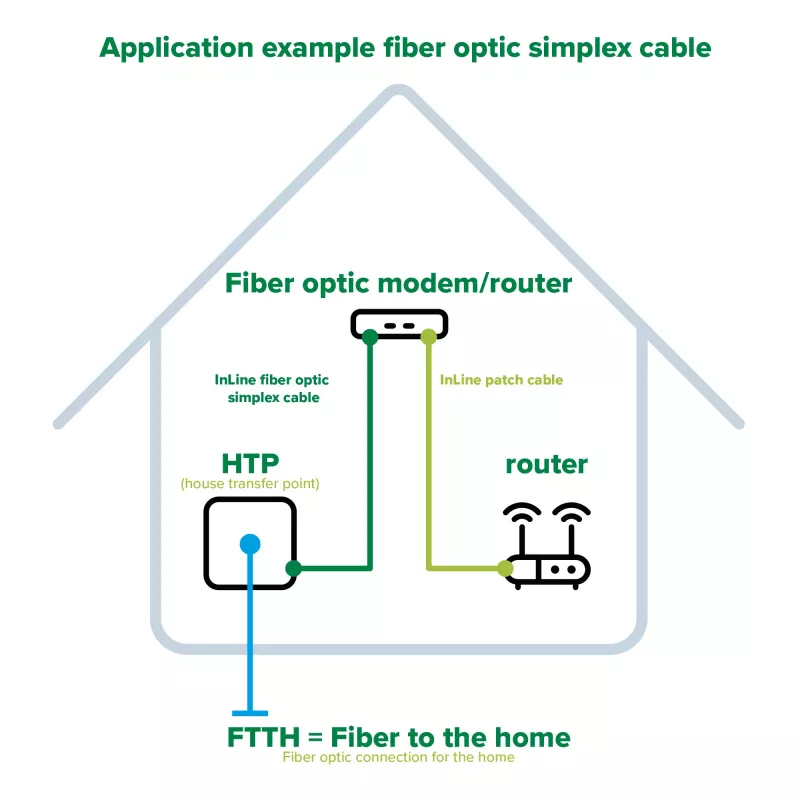

• FTTH-Teilnehmeranschlüsse zwischen der Wohnungsauslassdose und einem optischen Modem
• Optische Patchfelder und Verteiler in Singlemode-Netzwerken
• Kurze Backbone- oder Geräteverbindungen, bei denen geringe Dämpfung und APC-Schliff erforderlich sind
• Ersatz von minderwertigen vorinstallierten dünnen Fasern in Wohnungen und Häusern

Technische Daten

• Fasertyp: OS2-Singlemode, 9/125 µm Kern/Mantel
• Steckverbindertyp: LC auf LC, APC-Schliff, 8°
• Kabellänge: 3 m
• Außendurchmesser: ca. 3,0 mm ±0,2 mm, armiert
• Außenmantel: halogenfrei, weiß
• Konstruktion: Edelstahl-Spiralrohrverstärkung
• Typische Einfügedämpfung: <0,20 dB; max. Einfügedämpfung: <0,30 dB
• Rückflussdämpfung: >60 dB
• Betriebstemperaturbereich: -40 bis +85 °C

Verwendung

Verlegen Sie das 3-m-Kabel zwischen dem optischen Auslass oder Patchpanel und dem Singlemode-Modem oder -Gerät und achten Sie darauf, scharfe Biegungen und Druckbelastungen auf das Kabel zu vermeiden. Stecken Sie die LC/APC-Steckverbinder in kompatible LC/APC-Ports, bis sie einrasten, und stellen Sie sicher, dass die 8°-APC-Ferrule korrekt ausgerichtet ist. Entfernen Sie die Schutzkappen erst unmittelbar vor dem Einstecken von den Steckverbindern. Überprüfen Sie nach der Installation die optische Durchgängigkeit und Dämpfung mit geeigneten Prüfgeräten oder dem mitgelieferten Prüfbericht.

Empfehlungen

Vermeiden Sie Biegungen des Kabels unterhalb des vom Hersteller angegebenen Mindestbiegeradius, schützen Sie die Stirnflächen der Steckverbinder vor Staub und Verschmutzung und sichern Sie das Kabel, um Zugbelastungen an den Steckverbindern zu verhindern. Wählen Sie für FTTH-Installationen die armierte Version mit 3,0 mm statt dünner vorinstallierter 1,6-mm-Faser, um die Beschädigungsgefahr bei Handhabung und täglichem Gebrauch zu verringern.
