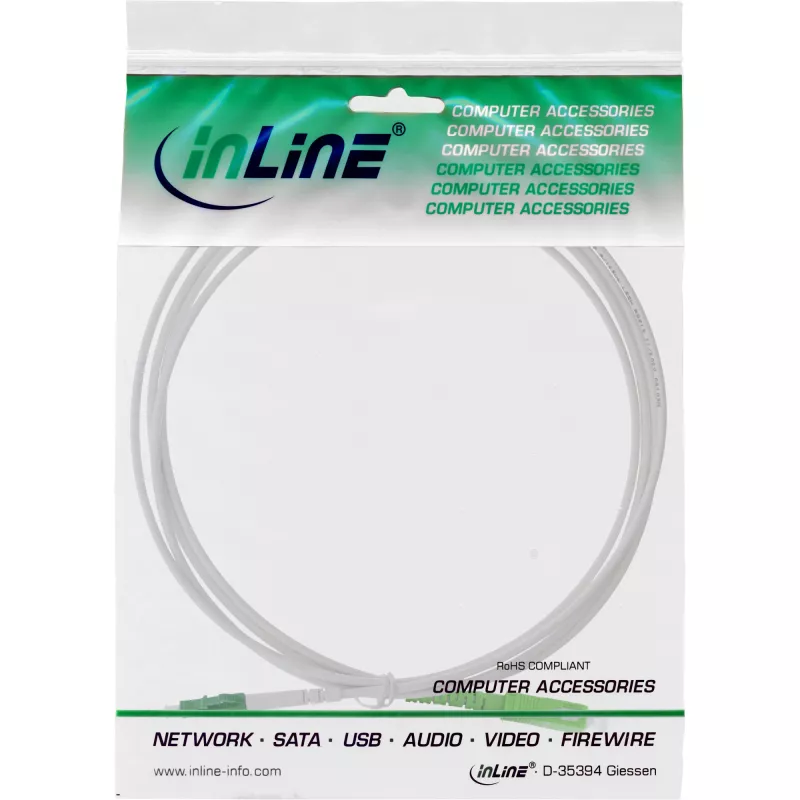

InLine Glasfaser Simplexkabel, FTTH, LC/APC8° auf SC/APC8° 9/125µm OS2 25m

Einzelfaser-Simplex-Patchkabel von InLine, 25 m lang, ausgelegt für Singlemode-Installationen (9/125 µm OS2). Das Kabel ist an einem Ende mit einem LC/APC-Stecker (8°) und am anderen Ende mit einem SC/APC-Stecker (8°) konfektioniert, die einen abgewinkelten physikalischen Kontakt für reduzierte Rückreflexion bieten. Die Baugruppe ist für verlustarme Singlemode-Übertragung in FTTH- und anderen optischen Netzwerkumgebungen vorgesehen, geeignet zum Patchen, zum Verbinden von Spleißstellen und zum Anschluss optischer Geräte in Gebäuden oder im Außenbereich.

Vorteile

Das Kabel verwendet einen armierten 3,0 mm Außenmantel und ein spiralförmiges Edelstahlrohr zur mechanischen Verstärkung und bietet im Vergleich zu vielen dünnen FTTH-Drop-Kabeln eine verbesserte Haltbarkeit. Der weiße neutrale Mantel ermöglicht eine unauffällige Verlegung in Wohnbereichen. APC-polierte Stecker (8°) minimieren die Rückflussdämpfung, während die typischen Einfügedämpfungswerte niedrig sind und eine zuverlässige Signalübertragung unterstützen. Das Kabel ist halogenfrei und für einen weiten Temperaturbereich ausgelegt, was es für Inneninstallationen und geschützte Außenverlegungen geeignet macht.

Geeignet für

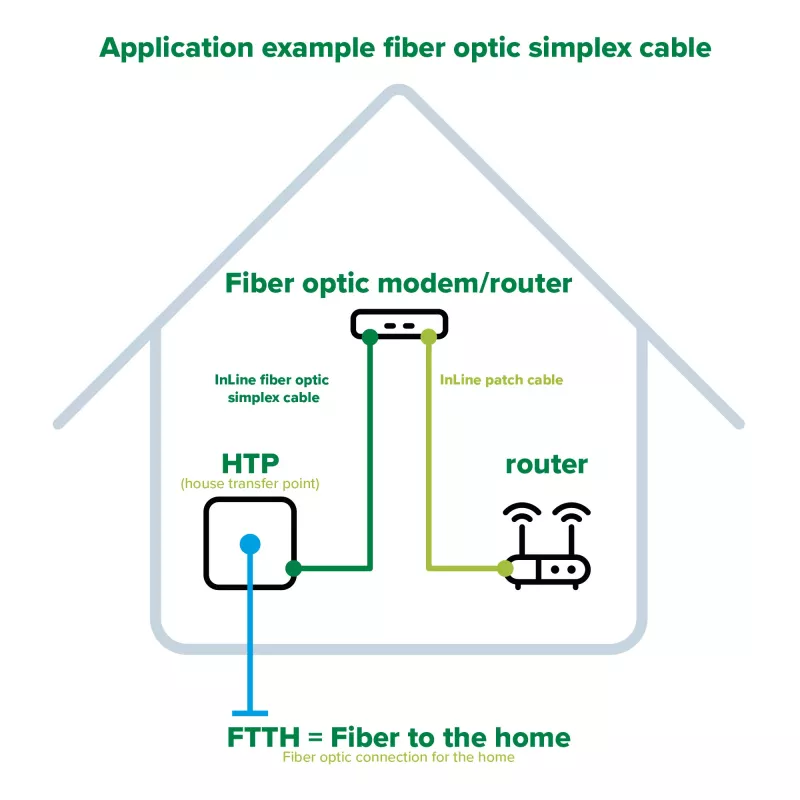

• FTTH-Verbindungen zwischen einem Hausübergabepunkt und einem optischen Modem
• Singlemode-Patching in Telekommunikationsräumen und Datenschränken
• Anschluss optischer Transceiver, ONTs oder OLTs an Teilnehmergeräte
• Temporäre oder permanente Spleißverbindungen und Testaufbauten

Technische Daten

• Fasertyp: Singlemode OS2, 9/125 µm
• Kabelaußendurchmesser: ca. 3,0 mm
• Verstärkung: spiralförmiges Edelstahlrohr (armierte Konstruktion)
• Außenmantel: halogenfrei, weiß
• Steckertypen: LC/APC (8°) auf SC/APC (8°)
• Steckerpolitur: APC abgewinkelter physikalischer Kontakt (8°)
• Typische Einfügedämpfung: <0,20 dB (typisch)
• Maximale Einfügedämpfung: <0,30 dB
• Rückflussdämpfung: >60 dB
• Normen: IEC optische und Brand-/Rauchnormen für Glasfaserinstallationen
• Betriebstemperaturbereich: -40 °C bis +85 °C
• Länge: 25 m

Anwendung

Verlegen Sie das Kabel zwischen dem optischen Netzabschlusspunkt und dem Zielgerät, vermeiden Sie scharfe Biegungen und Druckbelastung. Stecken Sie den LC-Stecker in die LC-Buchse und den SC-Stecker in den SC-Adapter, bis jeder Stecker einrastet oder fest sitzt. Überprüfen Sie bei APC-Steckern die Richtung und die Passfederausrichtung, um sicherzustellen, dass die abgewinkelte Ferrule korrekt ausgerichtet ist. Testen Sie nach der Installation die Verbindung mit geeigneten optischen Leistungsmessern oder Einfügedämpfungsmessgeräten, um die Leistung anhand der erwarteten Dämpfungs- und Rückflussdämpfungswerte zu bestätigen.

Empfehlungen

Vermeiden Sie enge Biegungen unterhalb des minimalen Biegeradius des Kabels und setzen Sie das Kabel keinen direkten mechanischen Stößen oder längerer UV-Einwirkung aus. Verwenden Sie Staubschutzkappen auf ungenutzten Steckern und halten Sie die Ferrule am Steckerkörper, um die Endflächen sauber zu halten. Für Verlegungen in Bereichen mit möglicher Nagetieraktivität oder starker mechanischer Belastung sollten Sie zusätzliche Schutzrohre oder Schutzverlegungen in Betracht ziehen.
