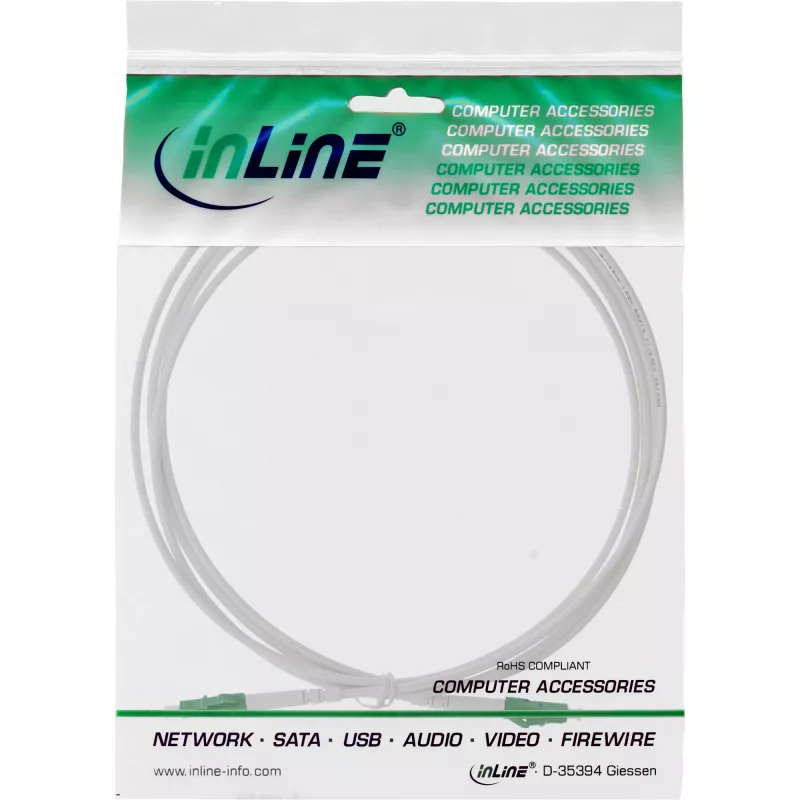

InLine Glasfaser-Simplexkabel, FTTH, LC/APC8° auf LC/APC8° 9/125µm OS2 5m

InLine FTTH LC/APC 8° auf LC/APC 8° OS2 9/125µm 5 m ist ein Einzelfaser-Patchkabel (Simplex), das für FTTH-, Telekommunikations- und LAN-Installationen entwickelt wurde, bei denen eine geringe Einfügedämpfung und APC-geschliffene Stecker erforderlich sind. Das Kabel verwendet eine Einmoden-OS2-Faser mit einem 9/125-µm-Kern/Mantel und ist an beiden Enden mit LC-Steckern mit 8°-APC-Schliff ausgestattet. Der Kabelmantel ist halogenfrei, der Außendurchmesser beträgt ca. 3,0 mm und das Kabel verfügt über eine Edelstahl-Spiralrohrverstärkung für einen verbesserten mechanischen Schutz und langfristige Zuverlässigkeit bei Hausinstallationen.

Vorteile

Dieses InLine FTTH-Kabel kombiniert eine Einmoden-OS2-Faser mit APC-geschliffenen LC-Steckern, um eine geringe Einfügedämpfung und eine hohe Rückflussdämpfung zu bieten, die für empfindliche optische Verbindungen geeignet sind. Die armierte Konstruktion mit 3,0 mm Durchmesser und der flexible Metallschlauch schützen die Faser vor mechanischer Belastung und versehentlicher Beschädigung im Vergleich zu dünnen, vorinstallierten Anschlusskabeln. Der neutrale weiße Mantel ermöglicht eine unauffällige Installation in sichtbaren Wohnbereichen, und das Produkt wird mit einem Prüfbericht geliefert, der Leistungswerte wie eine typische Einfügedämpfung von unter 0,20 dB und eine garantierte Einfügedämpfung von unter 0,30 dB bestätigt.

Technische Daten

• Fasertyp: Einmoden OS2, 9/125 µm
• Steckertyp: LC auf LC, APC 8°-Schliff an beiden Enden
• Kabelaußendurchmesser: ca. 3,0 mm
• Armierung: Edelstahl-Spiralrohr zur Verstärkung
• Mantel: halogenfrei, weiß
• Typische Einfügedämpfung: <0,20 dB
• Maximale Einfügedämpfung (spezifiziert): <0,30 dB
• Rückflussdämpfung: >60 dB
• Normkonformität: IEC-Klassifizierungen für Entflammbarkeit und Stecker
• Betriebstemperaturbereich: -40 °C bis +85 °C
• Länge: 5 m

Anwendung

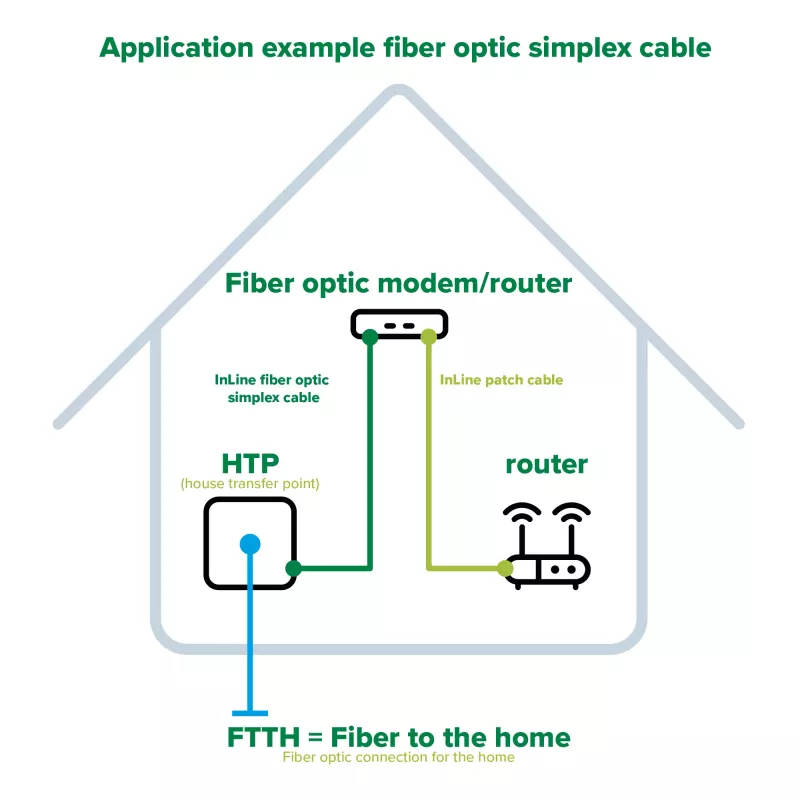

Verlegen Sie das Kabel zwischen dem FTTH-Abschlusspunkt und dem optischen Modem oder ONT und vermeiden Sie dabei scharfe Biegungen und mechanische Quetschstellen. Stecken Sie die LC/APC-Stecker in die entsprechenden LC/APC-Buchsen, bis sie einrasten; achten Sie auf die korrekte Ausrichtung für APC-Stecker, um den schrägen Schliffkontakt beizubehalten. Entfernen Sie die Schutzkappen erst unmittelbar vor dem Anschließen von den Steckern und reinigen Sie bei Bedarf die Steckerendflächen mit einem geeigneten Glasfaser-Reinigungswerkzeug, um eine geringe Einfügedämpfung und eine hohe Rückflussdämpfung sicherzustellen. Drücken Sie beim Trennen die LC-Verriegelung und ziehen Sie gerade heraus, um die Ferrule oder das Kabel nicht zu belasten.

Empfehlungen

Für eine optimale Leistung halten Sie den empfohlenen Mindestbiegeradius für 9/125-µm-Einmodenfasern ein, vermeiden Sie wiederholtes Biegen an derselben Stelle und halten Sie die Steckerendflächen sauber und mit Kappen geschützt, wenn sie nicht verwendet werden. Verwenden Sie das armierte Kabel dort, wo ein erhöhter mechanischer Schutz im Vergleich zu blanken 1,6-mm-Anschlusskabeln erforderlich ist, die üblicherweise bei Anbieterinstallationen mitgeliefert werden.
