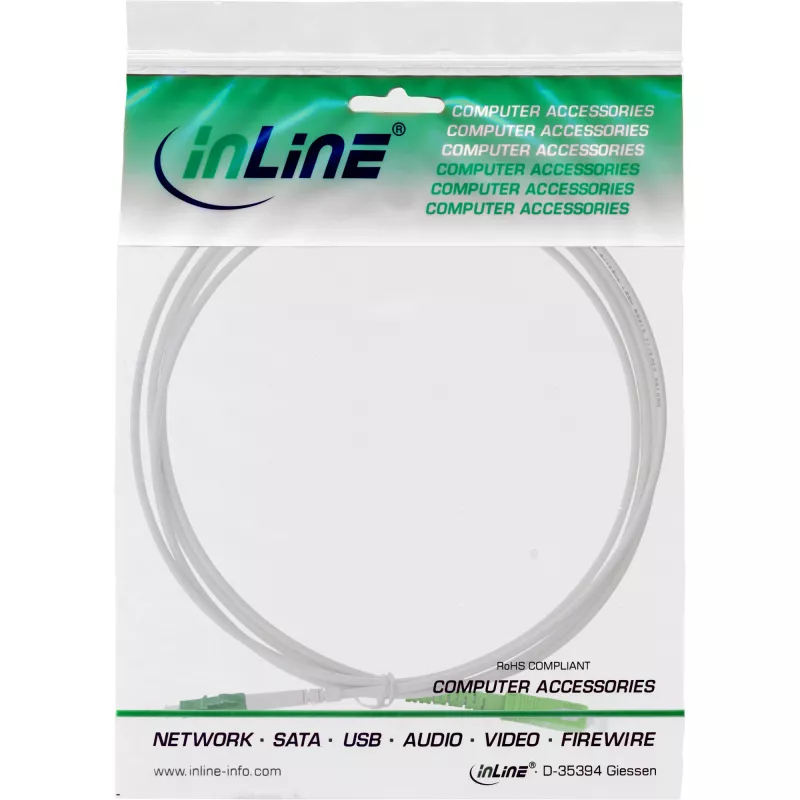

InLine Glasfaser-Simplexkabel, FTTH, LC/APC8° auf SC/APC8° 9/125µm OS2 0,5m

Das InLine Glasfaser-Simplexkabel mit LC/APC 8°- auf SC/APC 8°-Steckverbindern ist ein 0,5 m langes Singlemode-Patchkabel, das für verlustarme optische Verbindungen entwickelt wurde. Das Kabel verwendet einen 9/125 µm OS2-Faserkern und einen armierten 3,0 mm Außenmantel für verbesserten mechanischen Schutz im Vergleich zu extrem dünnen, vom Anbieter bereitgestellten Anschlussleitungen. Die APC 8°-polierten Endflächen und die geprüften Einfügungs-/Rückflussdämpfungswerte machen es geeignet für FTTH, Verbindungen von Telekommunikationsgeräten und kurze Verbindungsstrecken, wo eine zuverlässige Singlemode-Übertragung erforderlich ist.

Vorteile

Die armierte Konstruktion mit einem Edelstahl-Spiralrohr erhöht die Widerstandsfähigkeit gegen Quetschungen und unbeabsichtigte Beschädigungen, während die Flexibilität für die Verlegung in Innenräumen erhalten bleibt. Ein Außenmantel aus halogenfreiem Material und eine neutrale weiße Farbe ermöglichen eine unauffällige Installation in Wohnbereichen. Die werksgeprüfte optische Leistung mit einer typischen Einfügungsdämpfung unter 0,20 dB und einer Rückflussdämpfung besser als 60 dB gewährleistet ein vorhersehbares Verbindungsverhalten für Installateure und Netzbetreiber.

Geeignet für

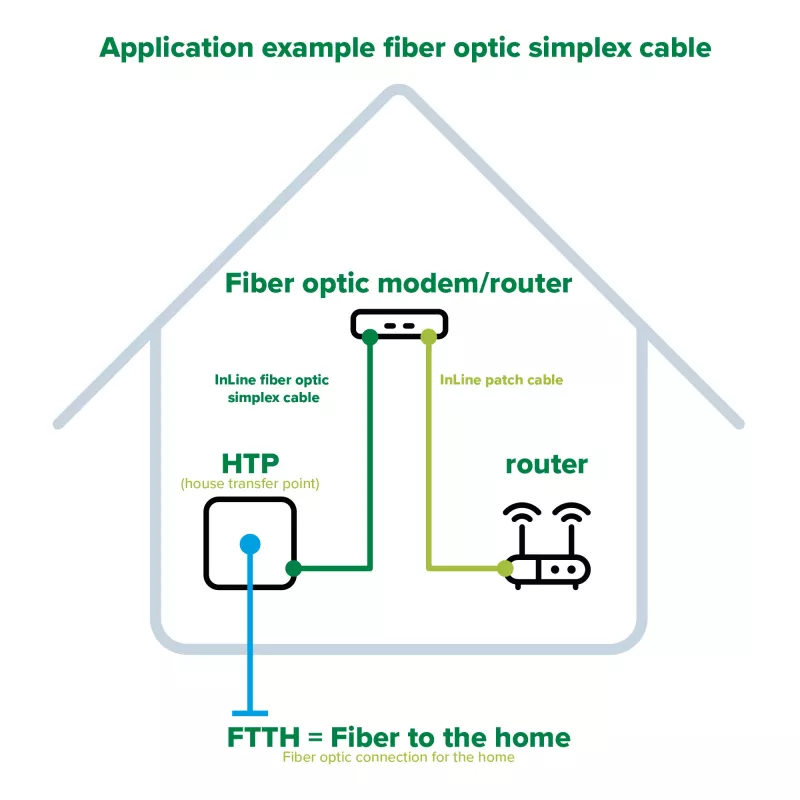

• FTTH-Verbindungen zwischen dem optischen Hausanschlusspunkt und dem Heim-Gateway oder Modem
• Patchfelder und Verbindungen von Telekommunikationsgeräten in Racks oder Schränken
• Labor- und Prüfstands-Kurzverbindungen, wo Singlemode-OS2-Faser erforderlich ist
• Ersatz oder Aufrüstung dünner, unarmierter, vom Anbieter bereitgestellter Dropkabel

Technische Daten

• Fasertyp: Singlemode OS2, 9/125 µm Kern/Mantel
• Länge: 0,5 m
• Steckverbinder A: LC/APC 8° Stecker
• Steckverbinder B: SC/APC 8° Stecker
• Steckverbinder-Politur: APC (8°-Winkelschliff)
• Armierter Kabelaußendurchmesser: ca. 3,0 mm
• Außenmantel: halogenfrei, weiß
• Typische Einfügungsdämpfung: <0,20 dB
• Maximale Einfügungsdämpfung (spezifiziert): <0,30 dB
• Rückflussdämpfung: >60 dB
• Betriebstemperaturbereich: -40 °C bis +85 °C

Verwendung

Verbinden Sie das LC/APC-Ende mit dem Gerät oder Adapter mit einer LC-Aufnahme und das SC/APC-Ende mit dem Patchfeld, Modem oder Adapter mit einer SC-Aufnahme. Stellen Sie sicher, dass beide Steckverbinder vollständig einrasten und die schrägen APC-Endflächen nicht verunreinigt sind. Vermeiden Sie scharfe Biegungen und halten Sie den empfohlenen Mindestbiegeradius für armierte 3,0-mm-Kabel bei der Verlegung ein. Überprüfen Sie bei Bedarf die Steckerendflächen mit einem Mikroskop und reinigen Sie sie mit zugelassenen Faserreinigungswerkzeugen vor dem Einstecken, um die angegebene optische Leistung zu erzielen.

Empfehlungen

Verwenden Sie für eine langfristige Zuverlässigkeit in FTTH-Installationen dieses armierte 3,0-mm-Dropkabel, wo die vom Anbieter bereitgestellten 1,6-mm-Leitungen unzureichend sind. Lagern und verlegen Sie das Kabel so, dass Knicke vermieden werden, und führen Sie nach der Installation eine optische Dämpfungsmessung durch, um zu überprüfen, ob die Einfügungs- und Rückflussdämpfung die erwarteten Werte erfüllen.
