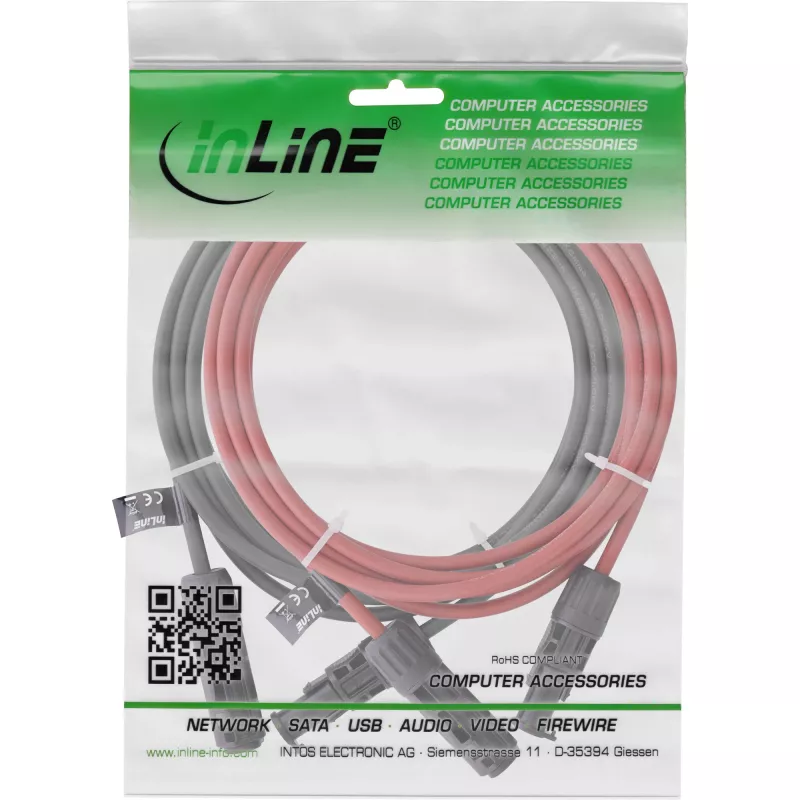

Mittelspannungskabel InLine 95610 Rot Schwarz 1500V 1m 0,7mm

Das InLine 95610 Mittelspannungs-Solarkabel, 6mm² mit integriertem Solarsteckerset (rot und schwarz), ist für die zuverlässige Verkabelung von Photovoltaikanlagen und für Anwendungen bis 1500V ausgelegt. Mit einer Dicke von 0,7mm und einer robusten Isolierung bietet dieses 1 m lange Kabel eine stabile Stromübertragung und langfristige mechanische Beständigkeit. Es ist für den Einsatz dort vorgesehen, wo eine zuverlässige, witterungsbeständige Verbindung zwischen PV-Modulen und Wechselrichtern oder Anschlusskästen erforderlich ist. Hinweis zum Leitungsquerschnitt: Der erforderliche Querschnitt hängt von der Stromstärke und der Kabellänge ab; ziehen Sie im Zweifelsfall einen Solartechniker zu Rate.

Vorteile

Das Kabel kombiniert einen soliden Leiterquerschnitt (6mm²) mit einem kompakten Durchmesser, um einen effizienten Stromfluss bei minimalem Spannungsabfall zu ermöglichen. Seine robuste Isolierung und die integrierten Solarstecker gewährleisten sichere, polaritätsgekennzeichnete Verbindungen (rot/schwarz), die für PV-Außeninstallationen geeignet sind. Das Produkt erfüllt die Anforderungen für Mittelspannungs-PV-Anwendungen bis 1500V und bietet eine gleichbleibende mechanische und witterungsbeständige Eigenschaften für eine lange Lebensdauer.

Geeignet für

• Verkabelung von Photovoltaik-(PV-)Modulen und -Strings
• Verbindungen zwischen PV-Anlagen und Wechselrichtern oder Combiner-/Anschlusskästen
• Kurze Leitungswege und Installationen, die 1 m vorkonfektionierte Leitungen erfordern

Technische Daten

• Hersteller: InLine
• Modell / MPN: 95610
• Leiterquerschnitt: 6 mm²
• Nennspannung: bis 1500 V
• Länge: 1 m
• Isolationsdicke: 0,7 mm
• Farben: Rot und Schwarz (Set)
• EAN: 4043718334728

Verwendung

Installieren Sie das Kabel InLine 95610, indem Sie die roten und schwarzen Solarstecker mit den entsprechenden Plus- und Minus-PV-Klemmen verbinden und auf korrekte Polarität achten. Verlegen Sie das Kabel so, dass scharfe Kanten und übermäßiges Biegen vermieden werden; befestigen Sie es mit geeigneten Schellen oder Kabelbindern. Stellen Sie alle Verbindungen bei ausgeschaltetem System her und beachten Sie die örtlichen elektrotechnischen Vorschriften. Überprüfen Sie vor Inbetriebnahme die Kompatibilität der Nennspannung und die Dimensionierung des Leiters für die vorgesehene Leitungslänge und den Strom.

Empfehlungen

Wählen Sie den richtigen Leiterquerschnitt basierend auf dem erwarteten Strom und der Kabellänge; bei komplexen oder langen Leitungswegen ziehen Sie einen qualifizierten Solartechniker hinzu. Überprüfen Sie bei Außeninstallationen regelmäßig Steckverbinder und Isolierung auf Verschleiß oder Beschädigung und tauschen Sie Komponenten bei Bedarf aus.
