Water block EK Water Blocks EK-Quantum Magnitude 1700 Kupfer Nickel Schwarz

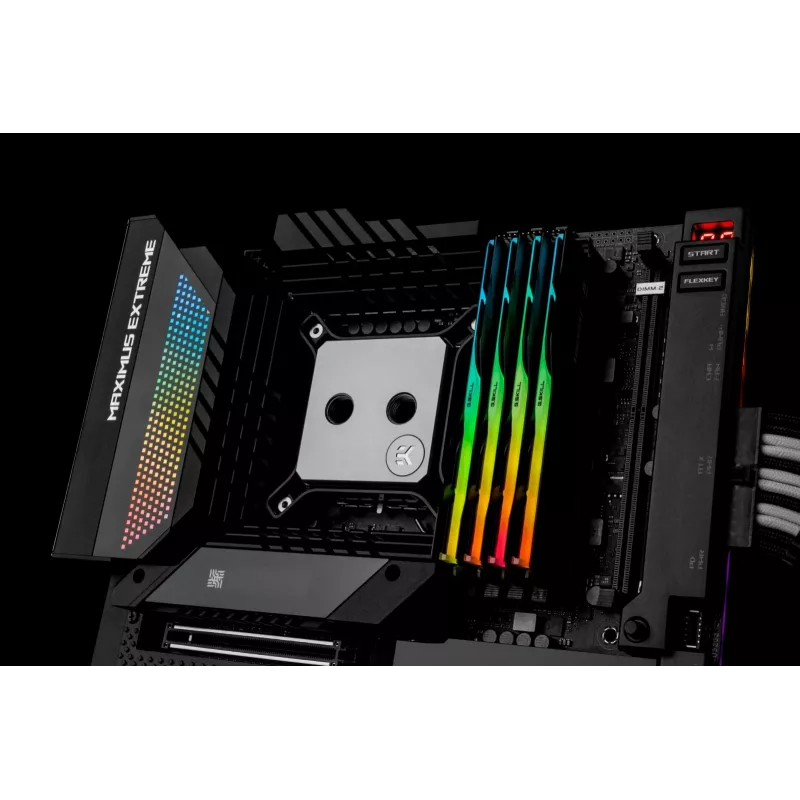

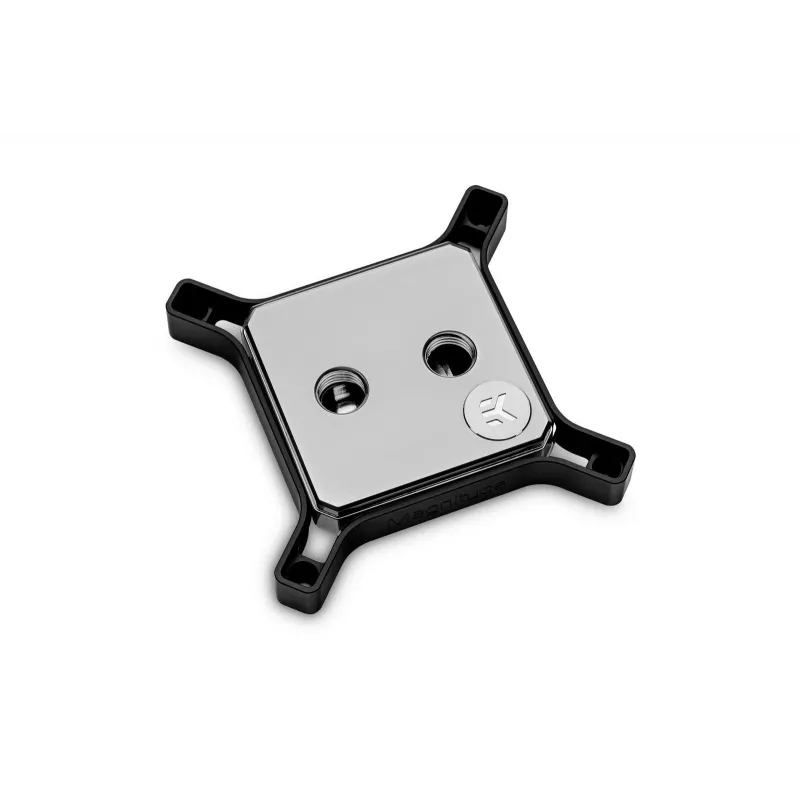

Der EK-Quantum Magnitude 1700 ist ein Hochleistungs-CPU-Wasserkühler, der für Intel Core-Prozessoren der 12. Generation auf dem LGA 1700-Sockel entwickelt wurde. Er kombiniert eine vernickelte Kupferbodenplatte mit einem CNC-gefrästen Messingdeckel und -einsatz, um eine verbesserte Wärmeübertragung bei minimiertem Durchflusswiderstand zu bieten und gleichzeitig einen kompakten Formfaktor zu wahren, der mit kleinen Mainboards kompatibel ist.

Vorteile

Das Produkt verwendet einen CNC-gefrästen massiven Messingeinsatz und eine vernickelte Kupferbodenplatte mit 0,40 mm Mikrokanälen und 0,26 mm Mikrofinnen, wodurch die Oberfläche der Lamellenanordnung im Vergleich zu früheren Generationen um 50 % vergrößert wird. Einsatz und Kühlplattengeometrie sind speziell auf den Sockel 1700 zugeschnitten, um das Kühlmittel gleichmäßig über den CPU-Die zu leiten. Der umkehrbare Einsatz ermöglicht das Vertauschen von Einlass- und Auslassanschlüssen, indem das Messingstück um 180° gedreht wird. Der ästhetische Innenrahmen ist aus einem einzigen Messingstück gefertigt und vernickelt, mit optionalen farbig eloxierten Aluminiumrahmen oder einem weißen POM-Acetalrahmen (separat erhältlich) für D-RGB-Lichtstreuung. Alle Strukturteile werden aus vollem Material CNC-gefräst, um präzisen Sitz und Verarbeitung zu gewährleisten.

Geeignet für

• Kundenspezifische flüssigkeitsgekühlte Desktop-PCs mit Intel-CPUs der 12. Generation (LGA 1700)
• Kompakte Systeme mit geringem Formfaktor, bei denen eine kompakte Kompatibilität erforderlich ist (einschließlich mITX)
• Enthusiasten oder professionelle Anwender, die hohe thermische Leistung bei geringem Durchflusswiderstand suchen

Technische Daten

• Kompatibler Sockel: LGA 1700 (Intel Core der 12. Generation)
• Material der Kühlplatte: Vernickeltes Kupfer
• Material Deckel / Einsatz: CNC-gefrästes Messing (seidenmattes Finish bei dieser Version)
• Mikrokanalbreite: 0,40 mm
• Mikrofinnenstärke: 0,26 mm
• Lamellenanordnung: 50 % größere Oberfläche im Vergleich zu früheren Generationen
• Umkehrbarer Messingeinsatz für Einlass-/Auslasstausch
• Mitgeliefertes Zubehör: Montagemechanismus mit Federn, Schrauben, Unterlegscheiben; serienmäßige Strahlplatte (vorinstalliert) 0,6C; Thermal Grizzly Hydronaut 1,0 g Wärmeleitpaste

Anwendung

Installieren Sie den EK-Quantum Magnitude 1700 gemäß den Anweisungen des Mainboard- und CPU-Herstellers sowie der mitgelieferten Montageteile. Stellen Sie sicher, dass die Oberflächen von CPU-IHS und Kühlplatte sauber sind, bevor Sie die mitgelieferte Thermal Grizzly Hydronaut-Paste auftragen. Setzen Sie den Kühler mit dem mitgelieferten Montagemechanismus auf den LGA 1700-Sockel und ziehen Sie die Schrauben gleichmäßig mit dem empfohlenen Anpressdruck an. Schließen Sie Einlass- und Auslassanschlüsse an die gewünschten Schläuche an. Falls eine alternative Schlauchführung erforderlich ist, drehen Sie den Messingeinsatz um 180°, um Einlass- und Auslasspositionen zu tauschen. Führen Sie nach der Installation einen Dichtheitstest durch und überprüfen Sie den Kühlmittelfluss, bevor Sie das System einschalten.

Empfehlungen

Verwenden Sie kompatible Anschlüsse (EK-Quantum Torque oder ähnliche) und stellen Sie einen ausreichenden Pumpendurchfluss sicher, um den Druckabfall zu minimieren. Ersetzen Sie die Wärmeleitpaste, wenn Sie den Kühler neu montieren. Optionale eloxierte Rahmen oder POM-Lichtstreuungsrahmen sind separat erhältlich, um sie an Anschlüsse anzupassen oder D-RGB-Beleuchtung zu integrieren.
