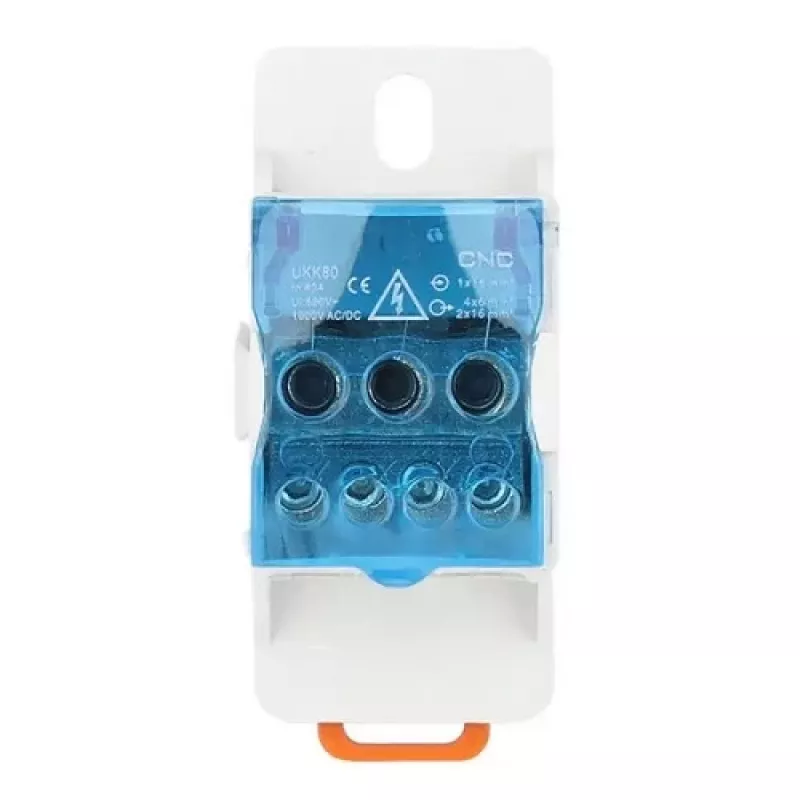

HiSmart NV821761 einpolige Verteilerdose 80 A

Die einpolige Verteilerdose HiSmart NV821761 für 80 A dient zur Aufnahme und zum Schutz einer einpoligen elektrischen Verbindung in Verteilersystemen. Das kompakte Gehäuse wird auf einer Hutschiene montiert und verfügt über einen transparenten Deckel zur Sichtkontrolle der Verbindung. Der Korpus besteht aus flammhemmendem PA (Nylon), und die Messing-veredelten Anschlüsse bieten dauerhafte, korrosionsbeständige leitfähige Kontakte, geeignet für elektrische Installationen in Wohn- und leichten Gewerbebereichen, einschließlich Solar-PV-Verbindungen.

Vorteile

Die Verteilerdose unterstützt bis zu 80 A und eignet sich für verschiedene Kabelkonfigurationen mit sicheren, Messing-veredelten Anschlüssen, die Korrosion widerstehen und eine gute Leitfähigkeit gewährleisten. Der transparente Deckel ermöglicht schnelle Sichtkontrollen ohne Demontage. Das PA-Nylon-Gehäuse erfüllt die Flammschutzklasse V0 nach UL94 und hält erhöhten Temperaturen stand. Die Hutschienenmontage vereinfacht die Installation in Schaltschränken.

Geeignet für

• Einpolige Kabelverbindungen in Verteilerkästen
• Solar-PV-String-Anschlüsse und zugehörige DC/AC-Verkabelung
• Elektroinstallationen in Wohn- und leichten Gewerbebereichen
• Organisation und Schutz von Kabelabzweigungen auf einer Hutschiene

Wichtige Spezifikationen

• Bemessungsstrom: 80 A
• Spannung: AC/DC 690–1000 V
• Leiterquerschnittsoptionen: 1× (6–16 mm²) / 4× (2,5–6 mm²) / 2× (2,5–16 mm²)
• Montage: Hutschienenmontage
• Anschlüsse: Messing veredelt
• Gehäusematerial: PA (Nylon), V0 UL94
• Abmessungen: 31 × 70 × 45,5 mm
• Hersteller: HiSmart, MPN NV821761, EAN 6942108747750

Anwendung

Montieren Sie die Verteilerdose auf einer kompatiblen Hutschiene im Schaltschrank. Führen Sie die Kabel den vorgesehenen Anschlussöffnungen zu und entfernen Sie die Leiterisolierung entsprechend den Kabelquerschnittsvorgaben. Führen Sie die Leiter vollständig in die Klemmen ein und ziehen Sie die Klemmschrauben mit dem vom Hersteller empfohlenen Drehmoment an. Schließen Sie den transparenten Deckel, um die Verbindung zu schützen und eine Sichtprüfung zu ermöglichen.

Empfehlungen

Verwenden Sie die Verteilerdose innerhalb der angegebenen Strom- und Spannungsnenndaten und wählen Sie Kabelquerschnitte gemäß den aufgeführten Bereichen. Führen Sie Installation und Wartung unter Einhaltung der geltenden elektrischen Vorschriften und Sicherheitspraktiken durch; trennen Sie die Versorgung, bevor Sie am Stromkreis arbeiten. Für Außenanwendungen oder raue Umgebungen ist ein zusätzlicher Gehäuseschutz erforderlich, da dieses Produkt für Panel- oder Hutschieneninstallationen vorgesehen ist.
