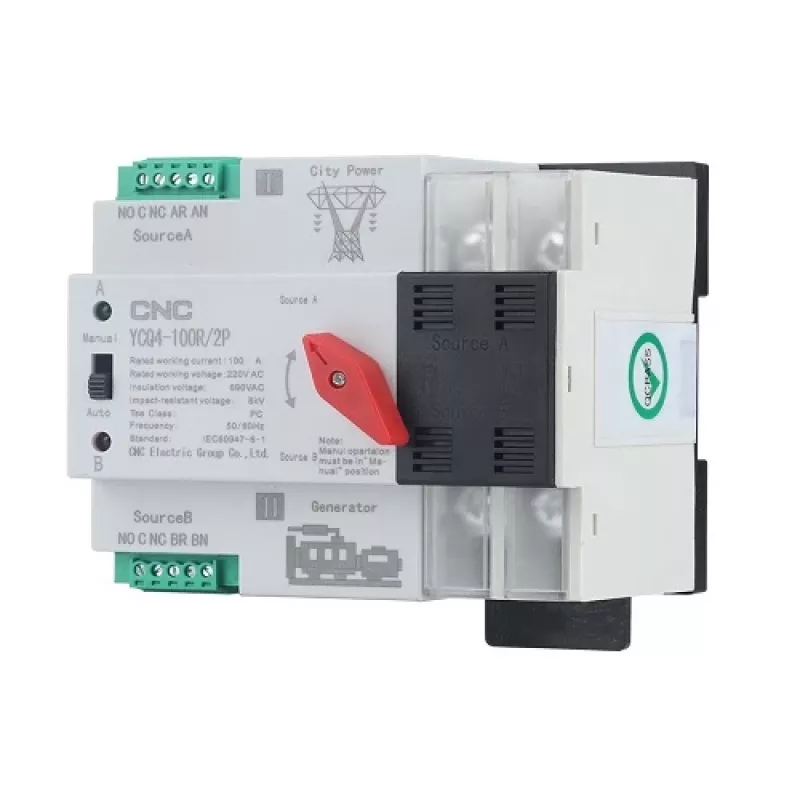

Automatischer Umschalter CNC NV822454 2-polig 220 V 100 A

Automatischer Umschalter CNC NV822454 ist ein 2-poliges Schaltgerät für Wechselspannung 220 V und 100 A, das dazu dient, die elektrische Last automatisch zwischen zwei Stromquellen umzuschalten, um eine unterbrechungsfreie Versorgung aufrechtzuerhalten. Es unterstützt sowohl den automatischen als auch den manuellen Betrieb, passt auf eine Standard-DIN-Schiene und erfüllt die Anforderungen der IEC 60947-6-1 für Niederspannungsschaltgeräte.

Vorteile

Der CNC NV822454 bietet kompakte Abmessungen (108 x 96 x 76 mm), zuverlässiges Schalten mit Umschaltzeiten unter 50 ms und einen Bemessungsbedingten Kurzschlussstrom von 50 kA. Er verfügt über einen Hilfsstromkreis mit Wechselspannung 220 V, ist für 50/60-Hz-Systeme geeignet und bietet eine mechanische Lebensdauer von 5000 Schaltspielen und eine elektrische Lebensdauer von 2000 Schaltspielen. Das Gerät ist leicht (560 g) und einfach auf einer DIN-Schiene zu installieren.

Geeignet für

• Backup-Stromversorgungssysteme in Wohngebäuden
• Kleinere gewerbliche Gebäude und kleine Büros
• Kritische Geräte, die eine kontinuierliche Stromversorgung benötigen
• Anwendungen, bei denen eine automatische Quellumschaltung erforderlich ist

Technische Daten

• Modell: CNC NV822454
• Typ: Automatischer Umschalter, 2-polig
• Steuerspannung: Wechselspannung 220 V
• Bemessungsbetriebsspannung (Ue): Wechselspannung 400 V
• Bemessungsstrom: 100 A
• Frequenz: 50/60 Hz
• Isolationsspannung (Ui): Wechselspannung 690 V
• Bemessungsbedingter Kurzschlussstrom: 50 kA
• SCPD (Sicherung): RT16-00-63A
• Bemessungsstoßspannungsfestigkeit: 8 kV
• Kontakt-/Betätigungs-/Rückfall-/Ausschalt-Umschaltzeit: <50 ms
• Installation: DIN-Schiene
• Abmessungen: 108 x 96 x 76 mm
• Mechanische Lebensdauer: 5000 Schaltspiele; Elektrische Lebensdauer: 2000 Schaltspiele
• Gewicht: 560 g
• Hersteller-Teilenummer (MPN): NV822454
• Marke: CNC
• EAN: 6942034368500

Verwendung

Montieren Sie den automatischen Umschalter auf einer Standard-DIN-Schiene in einem geeigneten Gehäuse und schließen Sie die beiden Stromquellen und die Last gemäß dem vom Hersteller bereitgestellten Schaltplan an. Stellen Sie sicher, dass die Steuerspannungsversorgung Wechselspannung 220 V für den korrekten automatischen Betrieb beträgt. Überprüfen Sie nach der Verdrahtung die Sicherungswerte (RT16-00-63A) und führen Sie Inbetriebnahmetests durch, um die korrekte Umschalt- und Rückfallfunktion sowohl im automatischen als auch im manuellen Modus zu bestätigen.

Empfehlungen

Installieren Sie das Gerät in einem trockenen, belüfteten Elektroschrank und lassen Sie alle Anschlüsse von qualifiziertem Personal durchführen. Verwenden Sie einen geeigneten Kurzschlussschutz und beachten Sie die Bemessungsgrenzen (100 A, 50 kA Bemessungsbedingter Kurzschlussstrom). Überprüfen Sie regelmäßig auf Verschleiß und testen Sie die Umschaltfunktion, um die Zuverlässigkeit zu gewährleisten.
