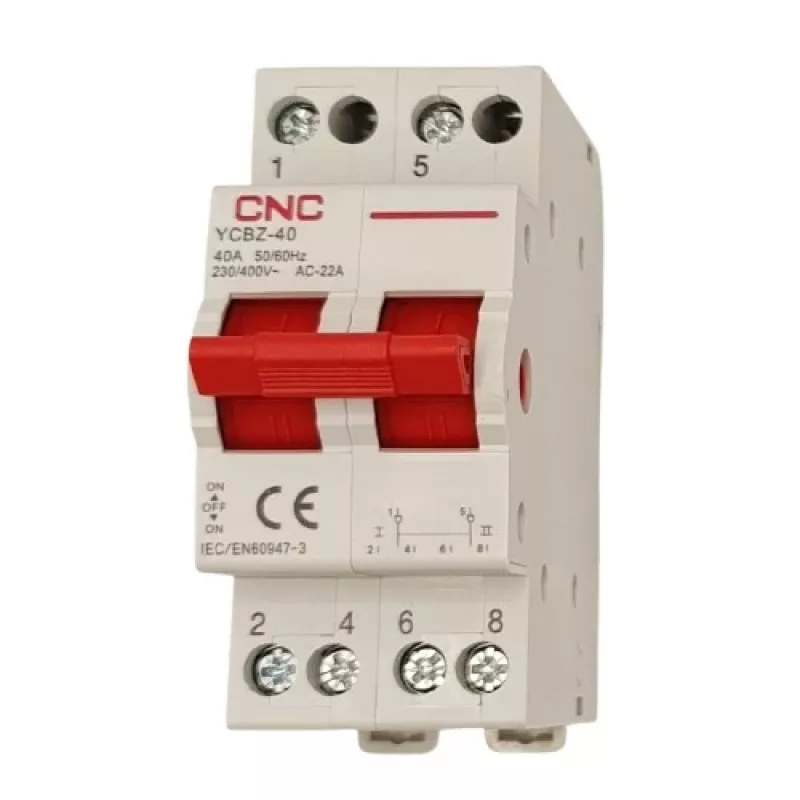

CNC EL240364 Modularer Umschalter YCBZ-40, 2-polig, 40 A, 1-0-2, DIN-Schienenmontage

Dieser modulare Umschalter CNC YCBZ-40 zeichnet sich durch seine robuste Nennstromstärke von 40 A in einem kompakten 2-Modul-Gehäuse aus und ermöglicht eine sichere manuelle Umschaltung zwischen zwei Stromquellen, ohne die Sperrigkeit industrieller Drehschalter. Ideal für Notstromversorgungen in Wohn- und leichten Gewerbebereichen, gewährleistet er dank der Schaltstellung 1-0-2 (EIN-AUS-EIN) eine eindeutige Trennung zwischen den Quellen.

Highlights

• 2-polige (2P) Konfiguration für einphasige 230-V-AC- oder Phasen-zu-Phasen-400-V-AC-Stromkreise
• Nennstrom 40 A, geeignet für Haupt-/Notstromumschaltung und Generatorumschaltung
• Drei Stellungen: 1-0-2, mit definiertem AUS-Zustand zwischen den beiden EIN-Stellungen
• Kompaktes Design: nur 2 Module breit (36 mm), Montage auf Standard-35-mm-DIN-Schiene
• Hohe elektrische Lebensdauer: 10.000 Schaltspiele; mechanische Lebensdauer: 20.000 Schaltspiele
• Großer Anschlussquerschnitt: nimmt massive oder flexible Leiter von 1 bis 25 mm² auf
• Entspricht IEC/EN 60947-3 für Niederspannungsschaltgeräte

Im täglichen Einsatz

Bei einem Netzausfall einfach den Hebel von Stellung 1 (Netz) auf 0 (Aus) und dann auf Stellung 2 (Generator) bewegen. Das klare taktile Feedback und die sichtbare Stellungsanzeige verhindern versehentliches Gegeneinanderschalten. Der Berührungsschutz IP20 an den Klemmen und der Betriebstemperaturbereich von -5 °C bis +40 °C machen ihn in typischen Elektroverteilern zuverlässig. Die Nennisolationsspannung von 500 V und die Bemessungsstoßspannung von 4 kV bieten eine zusätzliche Sicherheitsmarge gegen Spannungsspitzen.

Technische Daten im Überblick

• Produkttyp: Modularer Umschalter
• Polzahl: 2P
• Bemessungsstrom (In): 40 A
• Schaltstellungen: 1-0-2 (EIN-AUS-EIN)
• Bemessungsbetriebsspannung: 230 V AC (einphasig) / 400 V AC (Phasen-zu-Phasen)
• Bemessungsisolationsspannung (Ui): 500 V
• Bemessungsstoßspannung (Uimp): 4 kV
• Normenkonformität: IEC/EN 60947-3
• Montageart: 35-mm-DIN-Schiene
• Elektrische Lebensdauer: 10.000 Schaltspiele
• Mechanische Lebensdauer: 20.000 Schaltspiele
• Anschlussquerschnitt: 1-25 mm² (massiv/flexibel)
• Betriebstemperaturbereich: -5 °C bis +40 °C
• Lagertemperaturbereich: -25 °C bis +70 °C
• Schutzart: IP20 (Klemmen)
• Modulanzahl: 2 (36 mm Breite)
• Anwendung: Haupt-/Notstromumschaltung, Generatorumschaltung

Abschließende Anmerkung

Für Installateure und Schaltschrankbauer bietet der YCBZ-40 eine zuverlässige, platzsparende Lösung für die manuelle Quellenumschaltung, unterstützt durch CNCs Engagement für Qualität und Einhaltung internationaler Normen.
