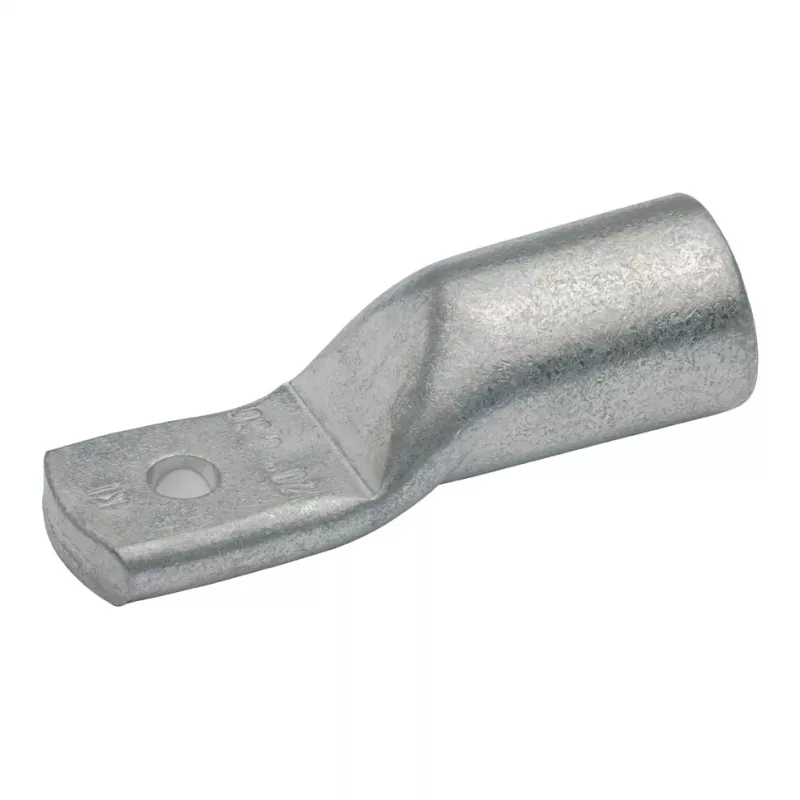

Gustav Klauke 12SG10 Rohrkabelschuh 240 mm² verzinntes Kupfer für Schaltanlagenanschluss

Für Elektriker und Schaltanlagenbauer, die an Niederspannungsschaltanlagen arbeiten, bietet der Gustav Klauke 12SG10 Rohrkabelschuh eine sichere und langlebige Verbindung. Dieser Kabelschuh für 240 mm² ist speziell für Schaltanlagenanschlusspunkte entwickelt, wo zuverlässige Leitfähigkeit und mechanische Festigkeit unerlässlich sind.

Technische Daten

• Kabelquerschnitt: 240 mm²
• Bolzenlochdurchmesser: 13 mm (passend für M12-Schrauben)
• Material: Elektrolytkupfer (E-Cu), verzinnt für Korrosionsbeständigkeit
• Norm: DIN 46235
• Anschlussart: Crimpen (Sechskantcrimpen)
• Leiterkompatibilität: Mehrdrähtige Kupferleiter (Klasse 2, 5, 6)
• Design: Rohrförmig mit Inspektionsloch zur visuellen Kontrolle der Einstecktiefe
• Isolation: Unisoliert
• Temperaturbeständigkeit: Bis 120 °C
• Spannungsfestigkeit: Bis 1000 V
• Innendurchmesser (Kabeleinführung): 20,5 mm
• Außendurchmesser: 25,5 mm
• Laschenstärke: 4 mm

Warum dieser Kabelschuh

Klauke ist ein vertrauenswürdiger Name bei elektrischen Verbindern, und der 12SG10 wird diesem Ruf gerecht. Die verzinkte Oberfläche schützt nicht nur vor Korrosion, sondern hält auch den Kontaktwiderstand über die Zeit niedrig. Sein rohrförmiger Körper ermöglicht eine vollständige 360°-Kompression beim Crimpen mit dem passenden Werkzeug, wodurch eine gasdichte Verbindung entsteht, die Vibrationen und thermischen Wechselbelastungen standhält.

Ideale Anwendungsfälle

• Schaltanlagen und Steuerschränke
• Stromverteilungstafeln
• Industrielle Automatisierungssysteme
• Motor- und Transformatoranschlüsse
• Jede Niederspannungsanwendung bis 1000 V

Gut zu wissen

Für die Installation verwenden Sie ein hydraulisches oder mechanisches Crimpwerkzeug mit dem passenden Sechskant-Crimpeinsatz. Überprüfen Sie vor dem Crimpen immer die Einstecktiefe des Leiters durch das Inspektionsloch, um eine ordnungsgemäße und sichere Verbindung zu gewährleisten.
