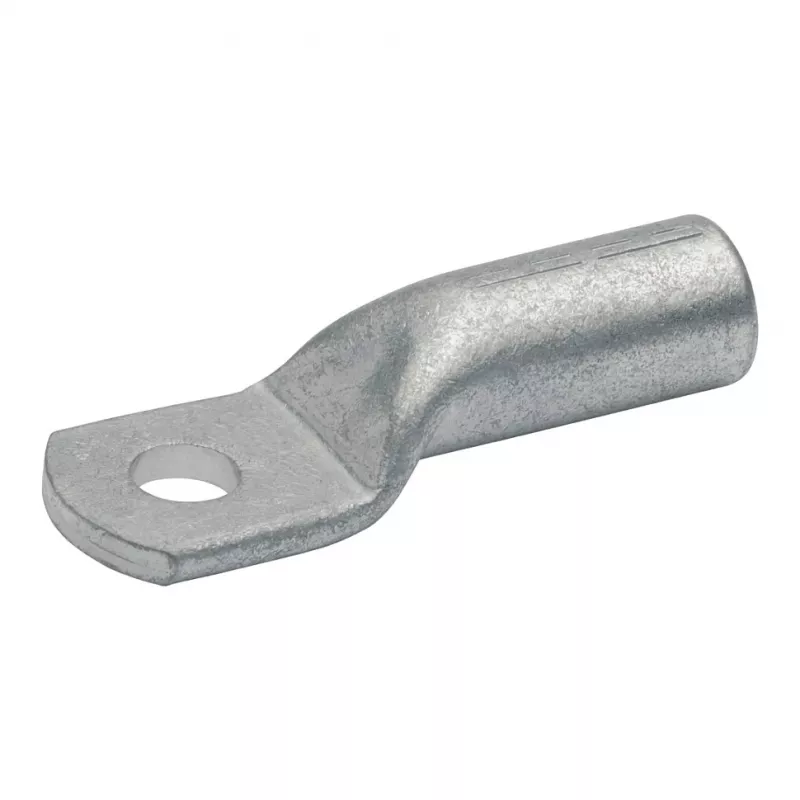

KLAU Standard-Compressionskabelschuh 107R12 70 mm² M12, verzinntes Kupfer

Standard-Compressionskabelschuh für 70 mm² Kupferleiter mit M12-Bolzenloch, aus Elektrolytkupfer gefertigt und verzinnt für zuverlässige, widerstandsarme Verbindungen in der Energieverteilung und industriellen Anwendungen.

Vorteile

Dieser Kabelschuh verfügt über ein nahtloses Schaftdesign, das ein gleichmäßiges Verpressen und eine ausgezeichnete mechanische Festigkeit gewährleistet. Die galvanische Verzinnung bietet hervorragende Korrosionsbeständigkeit und erhält die Leitfähigkeit über die Zeit; das Inspektionsloch ermöglicht die visuelle Bestätigung der korrekten Leitereinführung. Hergestellt nach DIN 46235, garantiert er konsistente Abmessungen und Leistung.

Geeignet für

• Energieverteilungssysteme
• Schaltschränke und Schaltanlagen
• Industriemaschinen und -anlagen
• Kupferleiteranschlüsse bis 1000 V

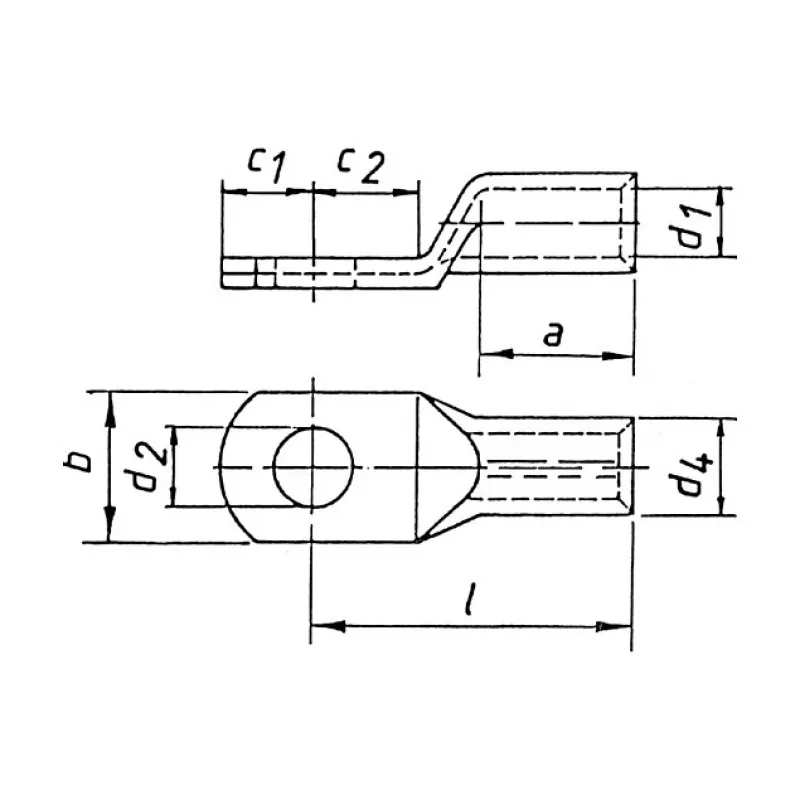

Wichtige technische Daten

• Leiterquerschnitt: 70 mm²
• Bolzenlochdurchmesser: M12 (13 mm)
• Material: Elektrolytkupfer (E-Cu), verzinnt
• Gesamtlänge: 58 mm
• Laschenbreite: 22 mm
• Schaftaußendurchmesser: 16,5 mm
• Laschendicke: 3,5 mm
• Betriebstemperaturbereich: -50 °C bis +120 °C
• Norm: DIN 46235

Empfehlungen

Verwenden Sie für beste Ergebnisse eine Sechskant-Pressbacke, die auf die Kabelschuhgröße abgestimmt ist, und überprüfen Sie vor dem Verpressen die Leitereinführung durch das Inspektionsloch. Stellen Sie sicher, dass die Kontaktfläche sauber ist und das Bolzenloch gemäß den Spezifikationen angezogen wird.
