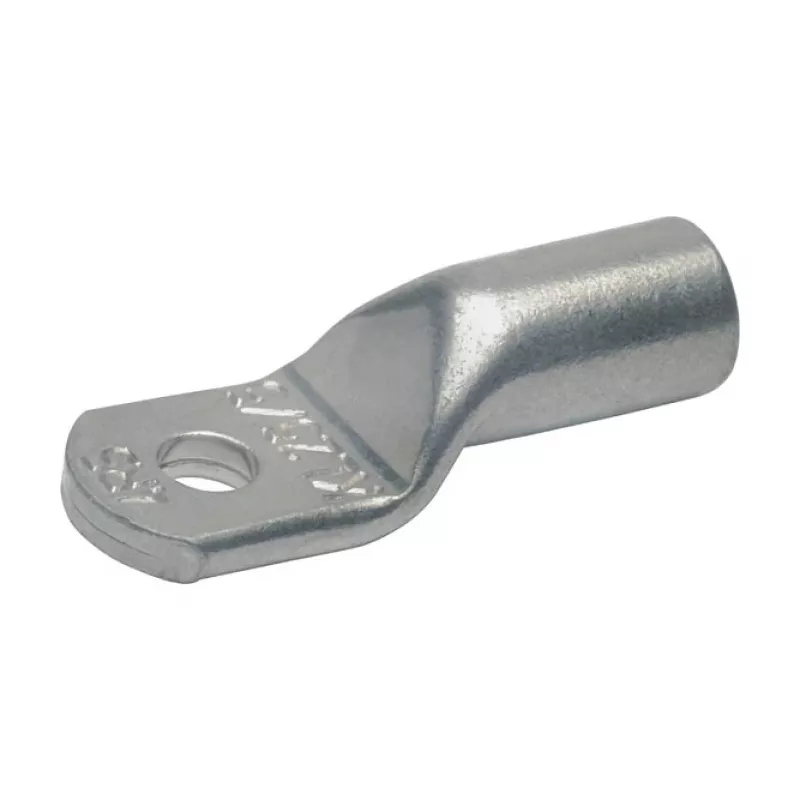

KLAU 7R12 Kupfer-Kabelschuh 70 mm² M12, elektrolytisch verzinnt, DIN 46235

In elektrischen Hochstrominstallationen können unzuverlässige Verbindungen zu Überhitzung, Spannungsabfällen und sogar Geräteausfällen führen. Der KLAU 7R12 Kupfer-Kabelschuh eliminiert diese Risiken, indem er eine dauerhafte, widerstandsarme Verbindung zwischen einem 70 mm² Kupferleiter und einem M12-Gewindebolzen herstellt. Hergestellt aus Elektrolytkupfer und elektrolytisch verzinnt für Korrosionsbeständigkeit, ist dieser Kabelschuh für anspruchsvolle industrielle und Energieverteilungsumgebungen ausgelegt.

Für wen ist er geeignet

Elektriker, Schaltschrankbauer und Wartungstechniker, die zuverlässige Anschlüsse für Kabel mit großem Querschnitt benötigen. Er eignet sich für Anwendungen in Schaltanlagen, Motorsteuerzentralen, Erdungssystemen und erneuerbaren Energieanlagen, wo Vibrationen, thermische Zyklen und Feuchtigkeit auftreten.

Hauptmerkmale

• Material: Elektrolytkupfer (E-Cu) für hervorragende Leitfähigkeit und Duktilität.
• Oberflächenbehandlung: Elektrolytisch verzinnt, um Oxidation zu widerstehen und langfristige Kontaktintegrität zu gewährleisten.
• Leiterquerschnitt: 70 mm², ideal für Hochstromkabel.
• Bohrung: 12,5 mm Durchmesser, kompatibel mit M12-Schrauben oder Bolzen.
• Normkonformität: DIN 46235, garantiert Maßgenauigkeit und Leistung.
• Verbindungsmethode: Crimpen, für eine gasdichte, vibrationsfeste Verbindung.
• Unisolierte Ausführung für die Verwendung mit Schrumpfschlauch oder anderen Isolationssystemen.

Technische Daten

• Produkttyp: Crimp-Kabelschuh
• Material: Elektrolytkupfer (E-Cu)
• Leiterquerschnitt: 70 mm²
• Bohrungsdurchmesser: 12,5 mm
• Schraubengrößenkompatibilität: M12
• Normkonformität: DIN 46235
• Oberflächenbehandlung: Elektrolytisch verzinnt
• Verbindungsmethode: Crimpen
• Leitermaterialkompatibilität: Kupfer (Cu)
• Isolation: Unisoliert
• Anzahl der Montagelöcher: 1
• Betriebstemperaturbereich: -55°C bis +150°C
• Nennspannung: Bis 1000 V (je nach Anwendung)
• Schafttyp: Standard-Rohrschaft
• Anwendung: Energieverteilung, industrielle Verdrahtung, Erdung
• Korrosionsschutz: Ja (durch Verzinnung)
• RoHS-konform: Ja
• Serie: 7R

Tipps

Verwenden Sie eine Sechskant-Crimpzange, die auf die Kabelschuhgröße abgestimmt ist, für eine zuverlässige Verbindung. Nach dem Crimpen Schrumpfschlauch aufbringen, um die Verbindung zu isolieren und abzudichten. Überprüfen Sie immer die Bohrungsgröße gegen Ihren Bolzen oder Ihre Schraube, um einen sicheren Sitz zu gewährleisten.
