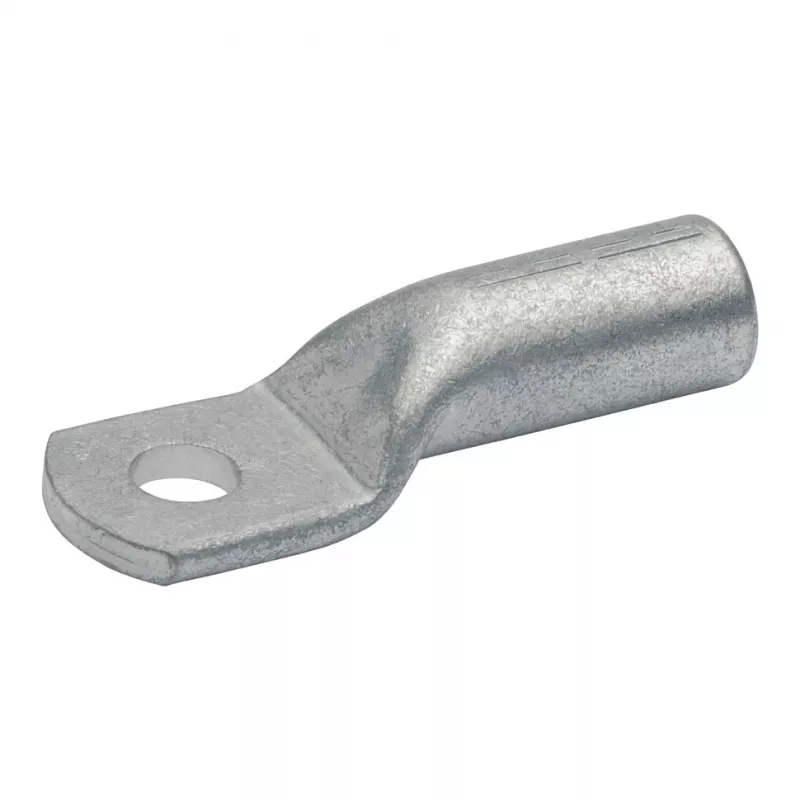

Gustav Klauke 107R8 70 mm² elektrolytisch verzinnte Kupfer-Presskabelschuh

Das Anschließen von 70 mm² Kupferkabeln kann eine Herausforderung sein: Die Verbindung muss hohe Ströme ohne Überhitzung bewältigen, korrosionsbeständig sein und über Jahre mechanisch sicher bleiben. Die Gustav Klauke 107R8 Presskabelschuh löst dieses Problem mit einem präzisionsgefertigten Elektrolytkupferkörper und einer elektrolytisch verzinnten Oberfläche, die Oxidation verhindert und den Kontaktwiderstand über die Zeit niedrig hält. Das Kontrollloch ermöglicht die sofortige Überprüfung der korrekten Crimpposition, sodass Sie bei kritischen Strominstallationen mit Zuversicht arbeiten können.

Für wen ist es geeignet

Elektriker und Schaltschrankbauer, die Ringkabelschuhe an M8-Gewindebolzen in Schaltschränken, Schaltanlagen, Sammelschienen, Maschinenverdrahtung und Stromverteilern befestigen müssen. Die Kompatibilität mit mehrdrähtigen und feindrähtigen Leitern macht es zu einer vielseitigen Wahl für flexible und starre Kabel in der Praxis.

Hauptmerkmale

• Hochleitfähiges Elektrolytkupfer (E-Cu) für kontinuierlichen Hochstromfluss
• Elektrolytisch verzinnte Oberfläche schützt vor galvanischer Korrosion und reduziert Kontaktwiderstandsdrift
• Präzisionsgebohrtes 8,4-mm-Loch passt für M8-Schrauben und -Bolzen
• Kontrollloch ermöglicht Stichprobenprüfung von Einstecktiefe und Crimpqualität
• Hergestellt nach DIN 46235 für Austauschbarkeit
• Kompatibel mit Standard-Sechskant-Crimpbacken (6-10 Tonnen) für gasdichte Crimps

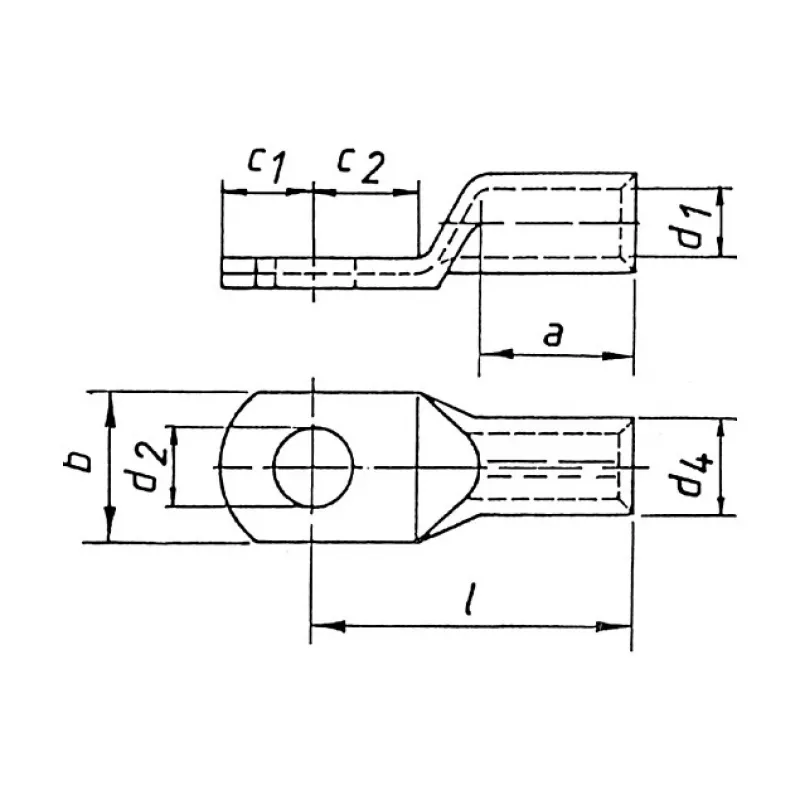

Technische Daten

• Leiterquerschnitt: 70 mm²
• Bolzenlochdurchmesser: 8,4 mm (für M8-Bolzen)
• Gesamtlänge: 56 mm
• Laschenbreite: 22 mm
• Außendurchmesser des Schafts: 14,5 mm
• Innendurchmesser des Schafts: 11,5 mm
• Laschenstärke: 2,5 mm
• Material: Elektrolytkupfer (E-Cu), elektrolytisch verzinnt
• Norm: DIN 46235
• Schafttyp: Standardlänge
• Kontrollloch: Ja
• Leiterkompatibilität: Mehrdrähtige und feindrähtige Kupferleiter
• Betriebstemperaturbereich: -55°C bis +150°C
• Herstellerserie: 107er Serie
• Crimpverfahren: Sechskantcrimp
• Anwendung: Stromverteilung, Schalttafeln, Industriemaschinen

Tipps

Verwenden Sie die richtige Sechskant-Crimpbacke für 70 mm² Leiter und eine Crimpkraft von 6-10 Tonnen. Schieben Sie die Kabelschuh immer vollständig auf den abisolierten Leiter, bis sie das Kontrollloch erreicht, und crimpen Sie dann. Für besten Korrosionsschutz in rauen Umgebungen erwägen Sie, Schrumpfschlauch über den Crimpbereich zu verwenden. Stellen Sie sicher, dass das Bolzenloch richtig mit dem M8-Gewindebolzen ausgerichtet ist, bevor Sie es festziehen.
