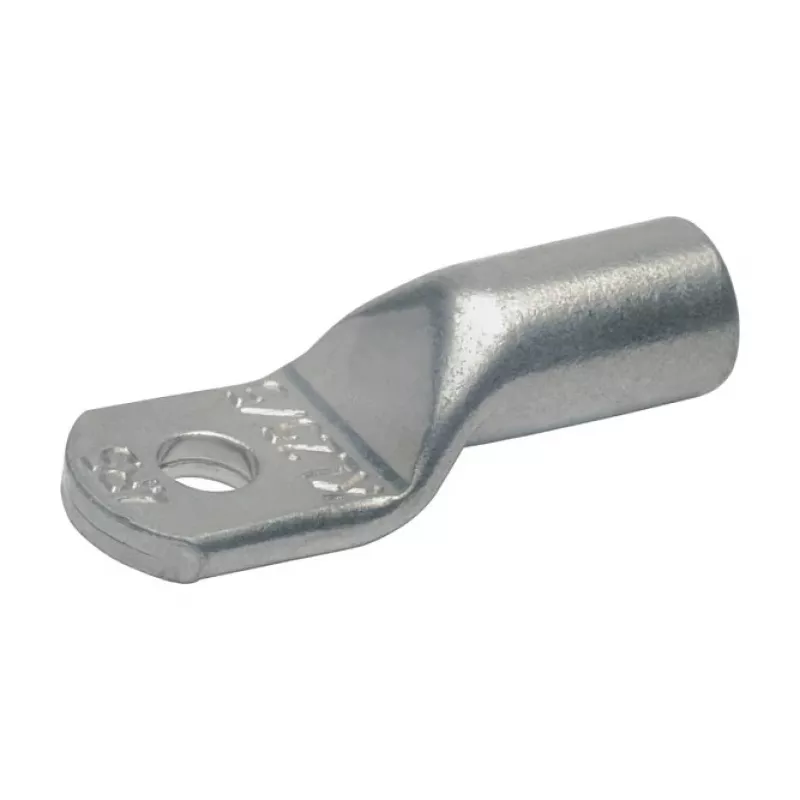

Klauke Kupfer-Rohrkabelschuh 6R12 50mm² M12

Für sichere, widerstandsarme elektrische Verbindungen wird eine Kabelschuh benötigt, die hohe Ströme ohne Überhitzung oder Lockerung bewältigt. Der Klauke Kupfer-Rohrkabelschuh 6R12 ist genau dafür entwickelt: ein robuster Crimpkabelschuh aus reinem Kupfer für 50 mm² Leiter mit M12-Bolzenloch, der eine dauerhafte und zuverlässige Verbindung in Energieverteilung, Schaltanlagen und Industrieanlagen gewährleistet.

Für wen ist er geeignet

Dieser Kabelschuh ist für professionelle Elektriker, Schaltschrankbauer und Wartungstechniker konzipiert, die zuverlässige Anschlüsse für feindrähtige Kupferleiter bis 50 mm² benötigen. Er eignet sich für Anwendungen, bei denen Vibrationen, Temperaturwechsel oder hohe Ströme eine feste mechanische und elektrische Verbindung erfordern – denken Sie an Motoranschlüsse, Erdungssysteme und Sammelschienenanschlüsse.

Hauptmerkmale

• Hergestellt aus hochreinem Elektrolytkupfer (>99,9 % Cu) für hervorragende Leitfähigkeit und Korrosionsbeständigkeit.
• Standard-Rohrdesign mit Inspektionsloch zur Überprüfung der vollständigen Leitereinführung vor dem Crimpen.
• Ein M12-Montageloch (12,5 mm Durchmesser) für sichere Schraubverbindungen.
• Kompatibel mit feindrähtigen Kupferleitern der Klassen 2, 5 und 6 (fein, feinstdrähtig und starr).
• Blankes Kupfer – ohne Oberflächenbehandlung – ideal für direktes Crimpen und optionale Verzinnung vor Ort.
• Weiter Betriebstemperaturbereich: -55 °C bis +150 °C, geeignet für raue Umgebungen.
• RoHS-konform und nach Klaukes strengen Qualitätsstandards gefertigt.

Technische Daten

• Marke: Gustav Klauke GmbH
• Modell: 6R12
• MPN: 6R12
• EAN: 4012078048743
• Material: Elektrolytkupfer (E-Cu)
• Leiterquerschnitt: 50 mm²
• Bolzengröße: M12
• Bolzenlochdurchmesser: 12,5 mm
• Anzahl der Montagelöcher: 1
• Verbindungsmethode: Crimpen
• Leiterkompatibilität: Feindrähtige Kupferleiter (Klasse 2, 5, 6)
• Oberflächenbehandlung: Unbehandelt / blankes Kupfer
• Inspektionsloch: Ja
• Rohrtyp: Standardrohr
• Temperaturbereich: -55 °C bis +150 °C
• RoHS-konform: Ja
• Fertigungsstandard: Klauke-Standard

Tipps

Verwenden Sie immer ein kalibriertes Crimpwerkzeug mit der richtigen Matrizengröße für 50 mm² Kabelschuhe, um eine gasdichte Verbindung zu erzielen. Isolieren Sie den Leiter auf die genaue Rohrlänge ab, führen Sie ihn vollständig ein, bis er durch das Inspektionsloch sichtbar ist, und crimpen Sie im vorgesehenen Bereich. Für Außenanwendungen oder korrosive Umgebungen sollten Sie nach dem Crimpen eine Oxidationsschutzpaste oder einen Schrumpfschlauch anbringen.
