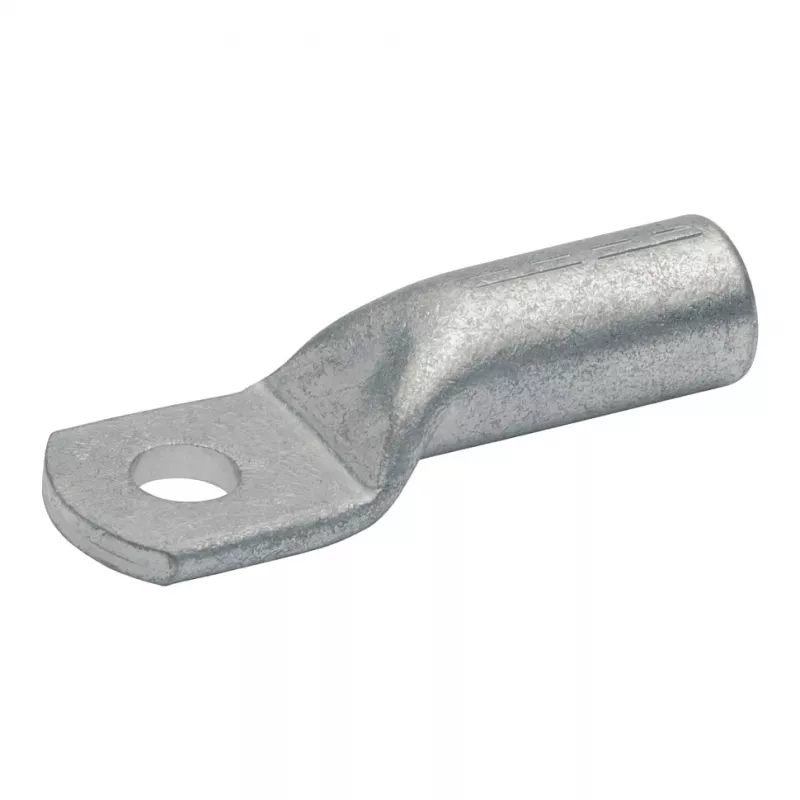

Klauke 109R12 Kabelschuh für Pressverbindung 120 mm² M12, verzinntes Kupfer

Mit einem Leiterquerschnitt von 120 mm² und einem M12-Bolzenloch bietet dieser Presskabelschuh eine robuste, niederohmige Verbindung für anspruchsvolle Elektroinstallationen. Der elektrolytische Kupferkörper, zur Korrosionsbeständigkeit verzinnt, gewährleistet langfristige Zuverlässigkeit in Nieder- und Mittelspannungsanwendungen.

Überblick

Der Klauke 109R12 ist ein hochwertiger Presskabelschuh zum Anschluss von Kupferleitern. Er eignet sich für mehrdrähtige und feindrähtige Leiter (Klasse 2, 5 und 6) mit einem Querschnitt von 120 mm². Der Kabelschuh verfügt über ein einzelnes M12-Bolzenloch und ein angeschrägtes Schaftende für einfaches Einführen des Kabels. Hergestellt aus elektrolytischem Kupfer (E-Cu) mit einer Reinheit von mehr als 99,9 %, ist er galvanisch verzinnt, um hervorragende Leitfähigkeit und Schutz vor Oxidation zu bieten. Der Kabelschuh entspricht DIN 46235 und ist RoHS-konform.

Besonderheiten

• Optimiert für 120 mm² Kupferleiter, gewährleistet eine sichere Crimpverbindung.
• M12-Bolzenloch für zuverlässige mechanische Befestigung.
• Elektrolytkupfer mit >99,9 % Reinheit für überlegene elektrische Leistung.
• Verzinnte Oberfläche widersteht Korrosion und verbessert die Lötbarkeit.
• Angeschrägter Schafteingang vereinfacht das Einführen des Kabels bei der Montage.
• Entspricht DIN 46235, garantiert Maß- und Leistungsstandards.
• Weiter Betriebstemperaturbereich von -5°C bis +105°C.

Technische Details

• Leiterquerschnitt: 120 mm²
• Bolzenlochdurchmesser: M12
• Material: Elektrolytkupfer (E-Cu), verzinnt
• Norm: DIN 46235
• Anschlussart: Crimpen / Pressen
• Anzahl der Bolzenlöcher: 1
• Leitermaterial-Kompatibilität: Kupfer
• Leitertyp-Kompatibilität: mehrdrähtig, feindrähtig (Klasse 2, 5, 6)
• Anwendung: Nieder- und Mittelspannungsanwendungen
• Temperaturbereich: -5°C bis +105°C

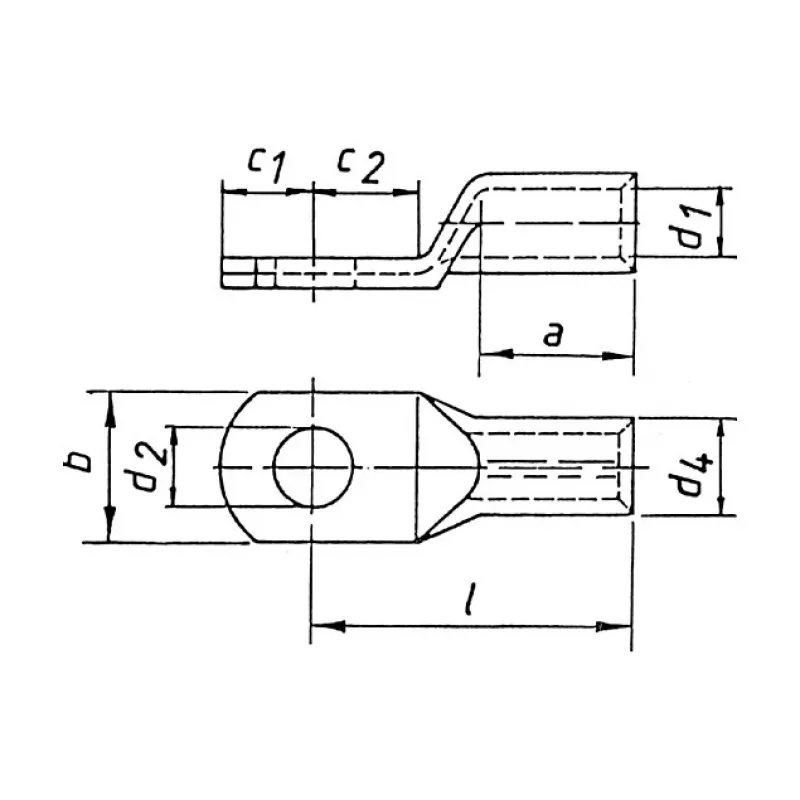

• Gesamtlänge (L): 65 mm
• Laschenbreite (b): 28 mm
• Schaftaußendurchmesser (d): 17,5 mm
• Schaftinnendurchmesser (d1): 15,0 mm
• Laschenstärke (s): 3,5 mm
• RoHS-konform: Ja
• Angeschrägtes Schaftende: Ja

Unser Fazit

Ein zuverlässiger, normgerechter Kabelschuh, der in der professionellen Elektroarbeit konstante Leistung bietet. Sein hochreines Kupfer und die Verzinnung gewährleisten Langlebigkeit und hervorragende Leitfähigkeit, was ihn zu einer soliden Wahl für anspruchsvolle Anwendungen macht.
