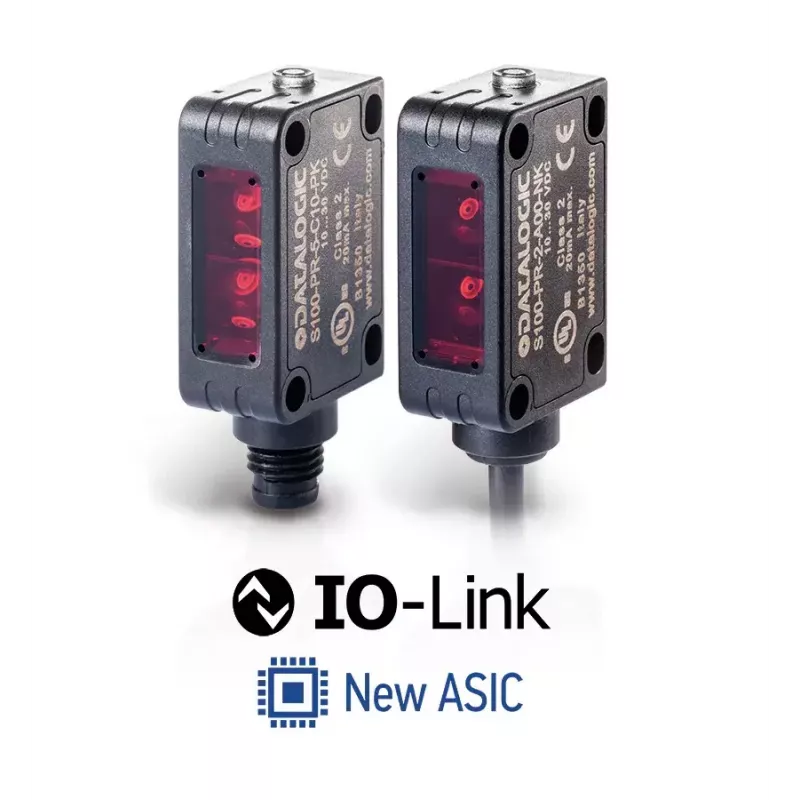

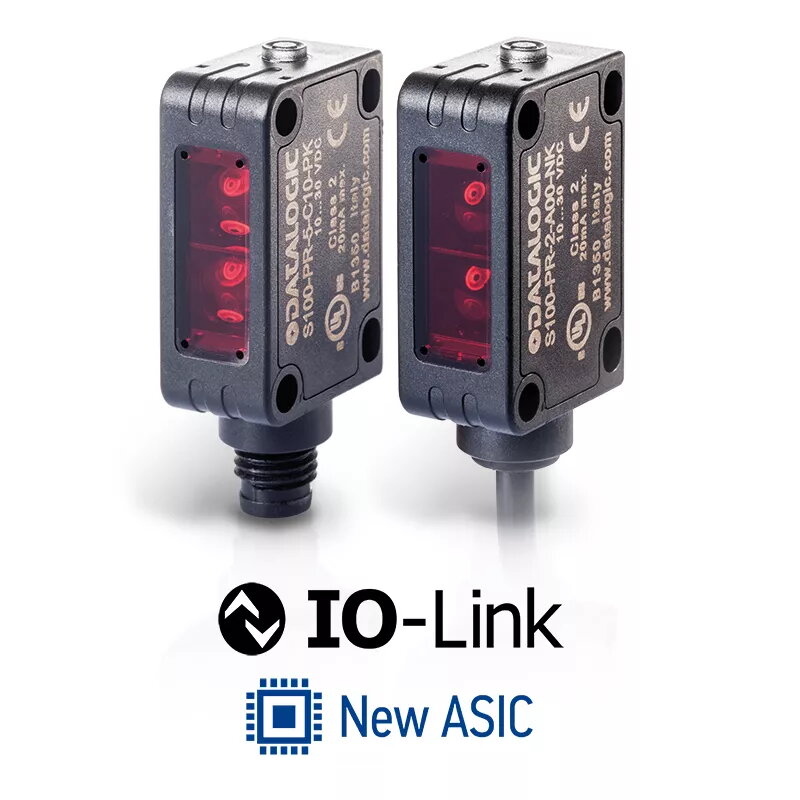

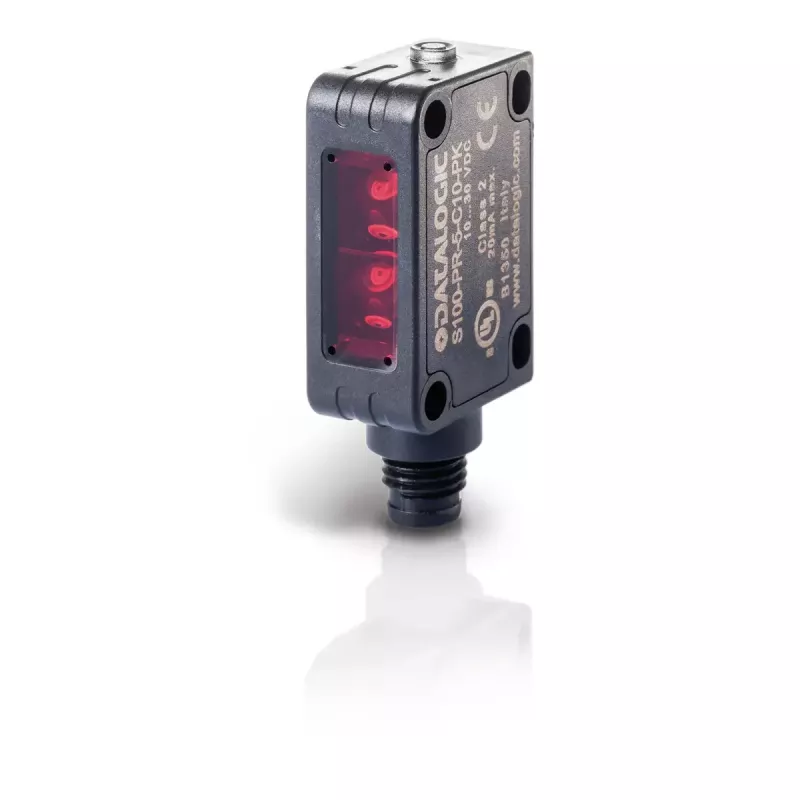

Fotoelektrischer Sensor Datalogic 950811050 — industrieller optischer Näherungssensor

Der Datalogic 950811050 ist ein fotoelektrischer Sensor der S100-Serie, der für kompakte industrielle Erkennungsaufgaben entwickelt wurde. Dieser optische Miniatur-Näherungssensor erkennt Anwesenheit, Abwesenheit oder Unterbrechung von Objekten mittels eines Lichtstrahls und eignet sich für Automatisierungslinien, Förderbandüberwachung, Objektzählung und grundlegende Positionserfassung in Fertigungs- und Logistikumgebungen. Die S100-Familie zeichnet sich durch kompakte Abmessungen und mehrere Befestigungspunkte für eine flexible Montage aus, und der Sensor ist über den ASIC von Datalogic IO-Link-programmierbar, was eine Fernkonfiguration und einen Zweifachausgangsbetrieb ohne digitales Ausgangsjitter ermöglicht.

Vorteile

Der Sensor vereint eine sehr kleine Bauform mit mehreren mechanischen Befestigungsmöglichkeiten und ermöglicht so die Installation in beengten Räumen und an unterschiedlichen Geräten. Der Verzicht auf manuelle Einstellungen vereinfacht die Inbetriebnahme und schließt das Risiko versehentlicher Manipulation aus. Die IO-Link-Programmierbarkeit erlaubt die ferngesteuerte Parametereinstellung, Diagnose und Konfiguration, während Zweifachausgänge eine flexible Signalisierung für typische industrielle Steuerungssysteme bieten. Die Serie umfasst auch Kontrastmodelle, die eine schnelle und präzise Erkennung dort ermöglichen, wo Reflexionsunterschiede gemessen werden müssen.

Geeignet für

• Förderbandüberwachung und Objekterkennung
• Teilezählung und Durchsatzmessung
• Anwesenheits-/Abwesenheitserkennung und grundlegende Positionserfassung an Montagelinien
• Integration in automatisierte Materialflusssysteme und Logistiksysteme

Wichtige Spezifikationen

• Sensortyp: fotoelektrisch (optischer Näherungssensor)
• Serienbauform: Miniatur der S100-Familie
• Typische Abmessungen: ca. 20 x 32 x 12 mm
• Montage: vier Befestigungslöcher (zwei mit Gewinde vorne, zwei Langlöcher hinten) für flexible Installation
• Ausgänge: zwei Ausgangskanäle zur Signalisierung an Steuerungssysteme
• Kommunikation/Konfiguration: IO-Link-programmierbar über integrierten ASIC
• Einstellung: feste Optik mit Fernprogrammierbarkeit (kein manuelles Potentiometer)
• Erkennungsmodi: Standard-Objekterkennung und Kontrasterkennungsvarianten verfügbar

Verwendung

Montieren Sie den Sensor mit den vorhandenen Befestigungslöchern in einer Position, die es dem optischen Strahl ermöglicht, das Zielobjekt ohne Behinderung zu erfassen. Schließen Sie Strom- und Signalleitungen gemäß dem Installationsschaltplan für das gewählte Modell an das Steuerungssystem an und prüfen Sie die IO-Link-Verbindung, falls eine Fernkonfiguration erforderlich ist. Nehmen Sie den Sensor in Betrieb, indem Sie Erkennungsschwellen, Zeitverhalten und Ausgangslogik über IO-Link oder die Systemsteuerung einstellen. Überprüfen Sie die Erkennungsfunktion, indem Sie Zielteile durch den Strahl führen oder Referenzflächen für Kontrastmodelle präsentieren.

Empfehlungen

Platzieren Sie den Sensor an einer Stelle, an der mechanische Vibrationen und Verschmutzung minimiert sind, und sorgen Sie für einen grundlegenden Schutz vor Staub und Feuchtigkeit entsprechend der Geräteumgebung. Nutzen Sie IO-Link für zentralisiertes Parameter-Management, Diagnosen und um die Notwendigkeit eines physischen Zugriffs auf den Sensor nach der Installation zu reduzieren. Wählen Sie für reflektierende oder kontrastbasierte Erkennungsaufgaben das spezielle Kontrastmodell und bestätigen Sie während der Einrichtung den Erfassungsabstand und -winkel.
