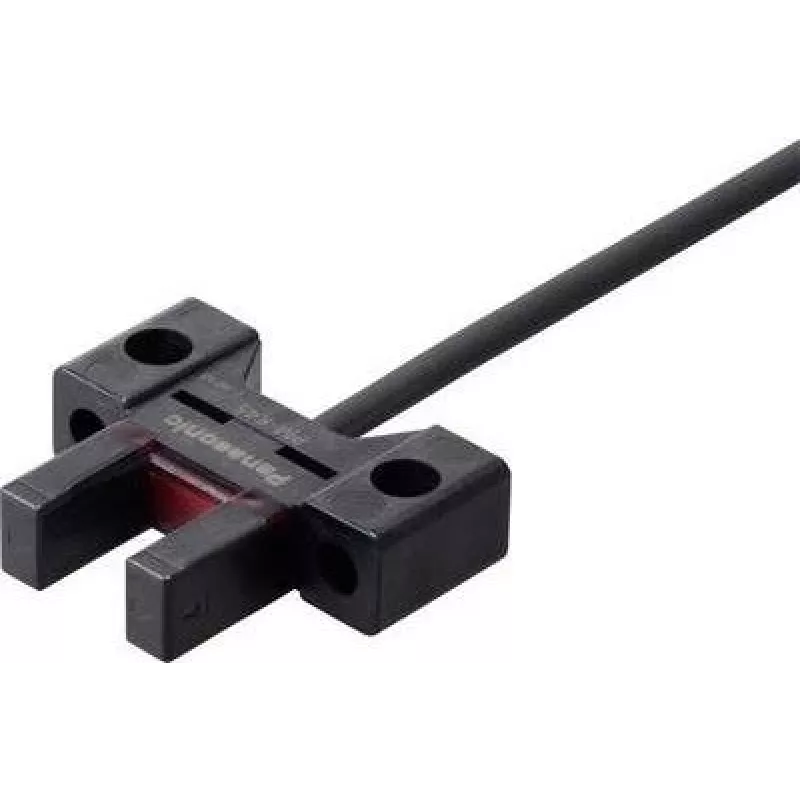

Fotoelektrischer Sensor Panasonic PM-K45 K-Typ Gabellichtschranke, 5–24 V DC, hell-/dunkelschaltend

Die Panasonic PM-K45 ist eine fotoelektrische K-Typ-Gabelsensorik, die für zuverlässige Objekterkennung in Automatisierungs- und Materialflusssystemen entwickelt wurde. Ihre gabelförmige Sender-Empfänger-Anordnung bietet eine stabile Erfassungszone für Kleinteile, Etiketten, Kanten oder ähnliche Objekte. Der Sensor arbeitet mit 5 bis 24 V DC und unterstützt wählbare hellschaltende (bright) und dunkelschaltende (dark) Schaltmodi, um unterschiedlichen Applikationslogiken gerecht zu werden.

Vorteile

Die kompakte Gabelbauform gewährleistet eine genaue, wiederholbare Erfassung kleiner oder dünner Objekte auf engstem Raum. Der Betrieb über einen weiten DC-Versorgungsspannungsbereich vereinfacht die Integration in bestehende Steuerungssysteme. Die Wahlmöglichkeit zwischen hell- und dunkelschaltendem Verhalten bietet Flexibilität für Schließer- oder Öffner-Signalverhalten ohne zusätzliche Verdrahtung. Die optische Konstruktion liefert gleichbleibende Leistung bei der Erkennung von opaken, transparenten und halbtransparenten Materialien innerhalb des Gabelschlitzes.

Geeignet für

• Erkennung von Kleinteilen auf Förderbändern in Verpackungs- und Montagelinien
• Etikettenanwesenheits- und Kantenerkennung in Druck- oder Etikettiersystemen
• Teilezählung und -positionierung für Pick-and-Place-Geräte
• Sortierung und Qualitätskontrolle, wo kompakte Sensorik erforderlich ist

Wichtige Spezifikationen

• Sensortyp: K-Typ-Gabel-Fotoelektrisch (Sender und Empfänger in Gabel)
• Versorgungsspannung: 5–24 V DC
• Schaltmodi: wählbar hellschaltend (bright) und dunkelschaltend (dark)
• Montageart: Gabel-/montierbares Gehäuse für feste Ausrichtung des Erfassungsspaltes
• Erfassungsobjekt: Kleinteile, Etiketten, Kanten, opake und halbtransparente Materialien

Verwendung

Installieren Sie den Sensor so, dass das zu erfassende Objekt den Gabelschlitz passiert, wobei Sender und Empfänger korrekt ausgerichtet sind. Schließen Sie die Stromversorgung innerhalb des spezifizierten Bereichs von 5–24 V DC an und verdrahten Sie den Schaltausgang entsprechend dem Eingang des Steuerungssystems unter Berücksichtigung des gewählten hell- oder dunkelschaltenden Modus. Passen Sie die Sensorposition an, um die Erfassungskonsistenz zu optimieren und unerwünschte Hintergrundreflexionen zu vermeiden. Überprüfen Sie die Funktion, indem Sie repräsentative Teile durch die Erfassungszone bewegen und das korrekte Ausgangsverhalten unter den erwarteten Produktionsbedingungen bestätigen.

Empfehlungen

Für gleichbleibende Ergebnisse halten Sie den Gabelschlitz frei von Verschmutzungen und stellen Sie sicher, dass der Sensor starr montiert ist, um Fehlausrichtungen zu vermeiden. Bei der Erkennung transparenter oder stark reflektierender Gegenstände testen Sie beide Schaltmodi, um die zuverlässigste Einstellung zu ermitteln. Beachten Sie die Herstellerangaben zu Umgebungsgrenzwerten und setzen Sie geeignete Schutzmaßnahmen in staubigen, feuchten oder stark vibrationsbelasteten Umgebungen ein.
