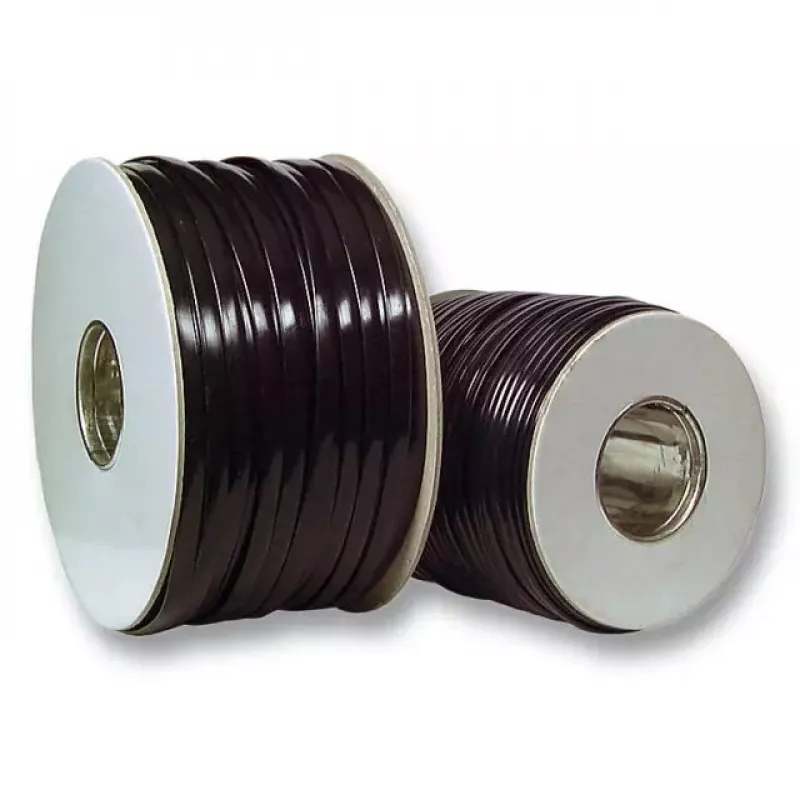

Flachbandkabel EFB Elektronik 91104.100, schwarzer PVC-Mantel, 100 m Länge

EFB Elektronik 91104.100 ist ein 100 m langes Flachbandkabel mit einem schwarzen Polyvinylchlorid (PVC)-Mantel. Es ist für die interne Verdrahtung, Prototyping und Signal- oder Datenführung in elektronischen Baugruppen vorgesehen. Die flache Mehrleiterkonstruktion hält die Leiter organisiert und vereinfacht die Führung auf engem Raum. Der PVC-Mantel bietet grundlegende mechanische Schutz- und Flexibilität für die Installation. Die Farbcodierung folgt dem Standard der Deutschen Bundespost zur Leiterkennzeichnung.

Vorteile

Das Flachbandkabel bietet ein kompaktes, flaches Profil, das die gemeinsame Führung mehrerer Leiter erleichtert. Der PVC-Mantel bietet grundlegende Abriebfestigkeit und Biegeflexibilität, die für interne elektronische Anwendungen geeignet ist. Die farbcodierte Leiterkennzeichnung nach dem Standard der Deutschen Bundespost unterstützt die Identifikation bei Montage und Prüfung. Geliefert in einer 100-m-Länge für erweiterte Strecken oder wiederholte Nutzung in Werkstätten und Produktion.

Geeignet für

• Interne Verdrahtung elektronischer Geräte
• Prototyping und Breadboard-Verbindungen
• Signal- und Niederspannungs-Datenführung in Baugruppen
• Werkstattbedarf und Kabelkonfektionierung

Technische Spezifikationen

• Länge: 100 m
• Mantelmaterial: Polyvinylchlorid (PVC)
• Farbe: Schwarz
• Produktcode (MPN): 91104.100
• EAN: 4049759054830
• Leiterkennzeichnung: Farbnummerierung der Deutschen Bundespost (1=weiß, 2=braun, 3=grün, 4=gelb, 5=grau, 6=rosa, 7=blau, 8=rot, 9=schwarz, 10=violett)
• Abschirmung: Ungeschirmt

Verwendung

Schneiden Sie das Flachbandkabel auf die benötigte Länge zu und trennen oder fächern Sie die Leiter je nach Anforderung für Steckverbinder, Stiftleisten oder Lötverbindungen auf. Entfernen Sie die Leiterisolation an den Anschlusspunkten mit einem geeigneten Werkzeug und achten Sie darauf, die Leiter nicht zu beschädigen. Führen Sie das Flachkabel auf dem kürzesten praktikablen Weg innerhalb des Gehäuses, vermeiden Sie enge Biegungen mit Radien unterhalb der Empfehlungen für PVC-isolierte Leitungen und befestigen Sie das Kabel mit geeigneten Klammern oder Klebehaltern, um Zugbelastungen an den Anschlüssen zu vermeiden.

Empfehlungen

Verwenden Sie dieses Flachbandkabel für Niederspannungs-Signal- und Datenanwendungen innerhalb von Geräten; setzen Sie es keinen korrosiven Chemikalien, hohen Temperaturen außerhalb der PVC-Nenngrenzen oder einer Außeninstallation aus. Für empfindliche Signale oder Umgebungen, die EMI-Schutz erfordern, wählen Sie eine geschirmte Kabelalternative.
