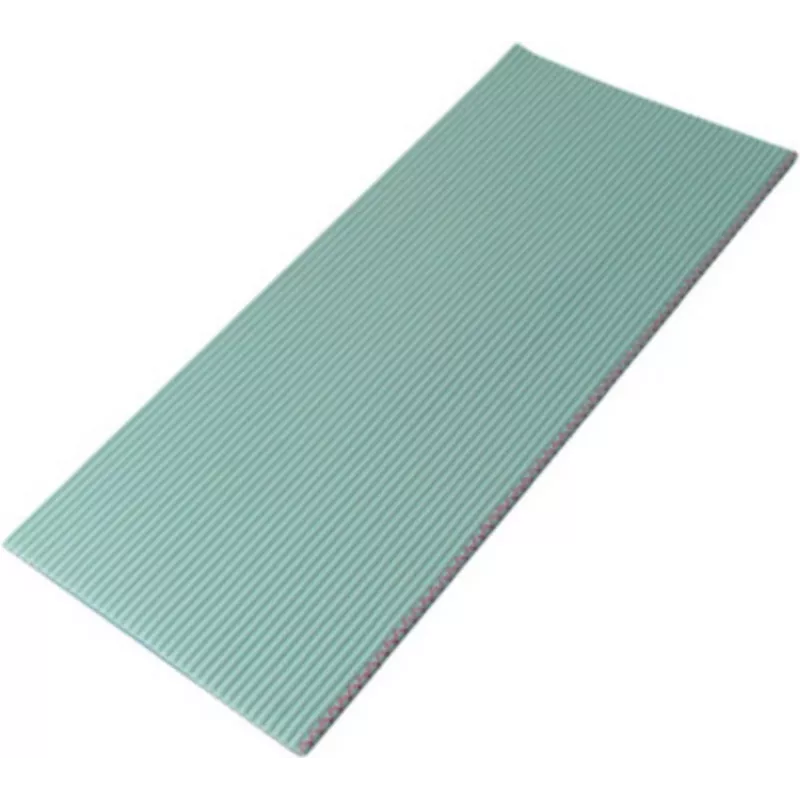

Kabel Tecline 71040R 1,27 mm AWG 28, 40 Leiter, 30,5 m Flachbandkabel

Tecline 71040R ist ein 1,27 mm Pitch-Flachbandkabel mit AWG 28-Leitern, das 40 parallele Drähte enthält und in einer durchgehenden Länge von 30,5 m geliefert wird. Das flache, flexible Bandformat ist für die mehradrige interne Verdrahtung, Signal- und Niederspannungsverbindungen sowie Kabelbaumkonfektionierungen vorgesehen, bei denen eine platzsparende Leitungsführung und parallele Leiterausrichtung erforderlich sind. Das Kabel eignet sich zur Verwendung mit PCB-Steckverbindern sowie IDC- oder kompatiblen Massenanschlusssystemen mit 1,27 mm Teilung und vereinfacht die Montage, wenn mehrere Signale gemeinsam geführt werden müssen.

Vorteile

Das Bandkabeldesign gewährleistet einen gleichbleibenden Leiterabstand und eine einfache parallele Führung, wodurch der Aufwand für die individuelle Aderverwaltung reduziert wird. AWG 28-Leiter bieten ein ausgewogenes Verhältnis zwischen Flexibilität und Strombelastbarkeit für Signal- und Niederspannungsanwendungen. Die lange Rolle von 30,5 m ermöglicht unterbrechungsfreie Strecken oder mehrere abgelängte Segmente für die Kabelbaumfertigung. Die 1,27 mm Teilung ist mit vielen kompakten PCB-Steckverbindern und IDC-Steckersystemen kompatibel und ermöglicht zuverlässige Massenanschlüsse sowie eine reproduzierbare Steckerausrichtung.

Geeignet für

• Interne Verdrahtung von elektronischen Geräten und Schaltschränken
• Verbindung von PCB-Steckverbindern und IDC- oder kompatiblen Steckern
• Signal- und Niederspannungsverteilung in Geräteschränken oder Gehäusen
• Kundenspezifische Kabelbaummontage und Massenanschlussverfahren

Wichtige technische Daten

• Leiterabstand: 1,27 mm
• Leiterquerschnitt: AWG 28
• Anzahl der Leiter: 40
• Gesamtlänge der Lieferung: 30,5 m
• Kabelformat: flaches Bandkabel, parallele Leiter
• Verwendungszweck: Signal- und Niederspannungsinterne Verbindungen

Verwendung

Messen und schneiden Sie das Flachbandkabel auf die für Ihre Anwendung erforderliche Länge zu und berücksichtigen Sie dabei ggf. Service-Schleifen und Zugentlastungen. Richten Sie die Leiter beim Anschließen auf den passenden IDC- oder kompatiblen Stecker für 1,27 mm Teilung aus und befolgen Sie die Einsteck- und Crimpverfahren des Steckerherstellers, um einen zuverlässigen Kontakt zu gewährleisten. Überprüfen Sie bei PCB-Steckverbindern vor dem Massenanschluss die Pin-Nummerierung und Ausrichtung, um Verdrahtungsfehler zu vermeiden. Verwenden Sie Kabelbinder, Kanäle oder selbstklebende Halterungen, um das Bandkabel zu sichern und Bewegungen oder Abrieb innerhalb der Baugruppe zu verhindern.

Empfehlungen

Vermeiden Sie das Überschreiten der empfohlenen Strom- und Spannungsgrenzwerte für AWG 28-Leiter in Niederspannungssystemen und scharfe Biegungen, die die Leiter beanspruchen könnten; halten Sie die für flexible Flachbandkabel empfohlenen Biegeradien ein. Lagern Sie die Rolle in trockener Umgebung und gehen Sie sorgfältig mit dem Bandkabel um, um eine Verunreinigung der Kontaktbereiche vor dem Anschluss zu vermeiden.
