Flachbandkabel Tecline 71034R – 1,27 mm Rastermaß, AWG 28, 34 Leiter, 30,5 m

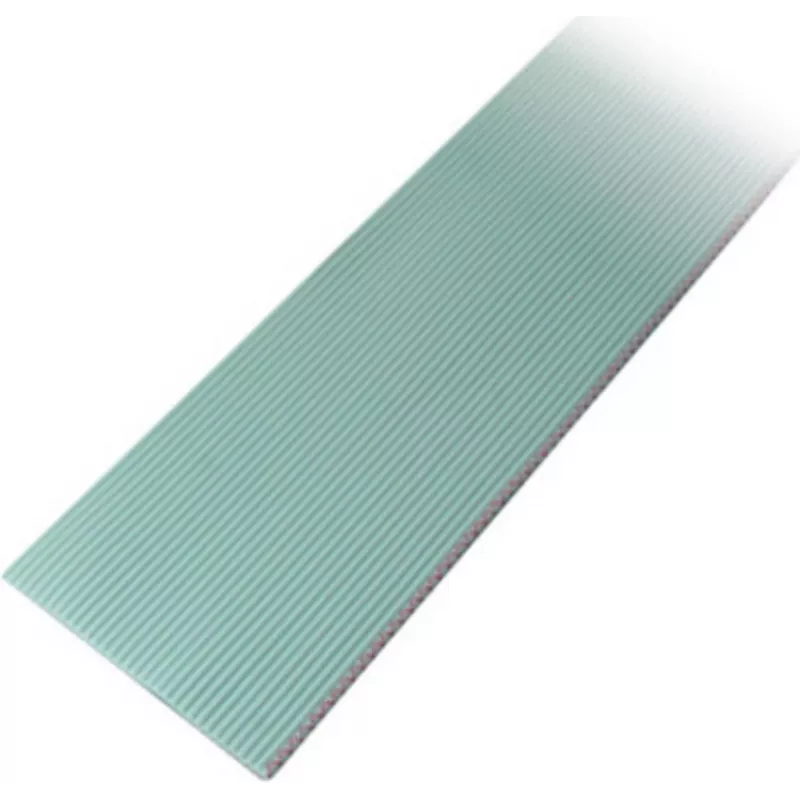

Das Flachbandkabel Tecline 71034R ist ein flexibles Mehrleiterkabel mit 34 parallelen Adern, 1,27 mm Leiterabstand und AWG 28 Drahtstärke. Dieses Bandkabel wird in einer Länge von 30,5 m geliefert und ist für die interne Verdrahtung, Signal- und Niederspannungsverbindungen vorgesehen, wo kompakte, geordnete parallele Leiter erforderlich sind. Die flache Konstruktion erhält die Leiterreihenfolge und vereinfacht den Anschluss an mehrpolige Stiftleisten und IDC-Steckverbinder, die üblicherweise auf Leiterplatten und in Elektronikgehäusen verwendet werden.

Vorteile

Das Bandformat bietet gleichbleibende Abstände und vorhersehbare Leitungsführung bei geringerem Platzbedarf im Vergleich zu gleichwertigen runden Kabeln. AWG 28 Leiter bieten ein ausgewogenes Verhältnis von Flexibilität und Strombelastbarkeit, das für Signal- und Niederspannungskreise geeignet ist. Der feste Rasterabstand von 1,27 mm entspricht dem standardmäßigen Platinen- und Steckverbinderabstand von 50 mil und ermöglicht einen einfachen Anschluss an IDC- oder Crimpsteckverbinder ohne Handhabung einzelner Leiter.

Geeignet für

• Interne Verdrahtung von elektronischen Geräten und Schalttafeln
• Verbindungen zwischen Leiterplatten mit IDC-Bandkabelsteckern oder Stiftleisten
• Prototyping und Prüfaufbauten, bei denen parallele Signalführung erforderlich ist
• Niederspannungs- und Logiksignalverteilung

Technische Daten

• Anzahl der Leiter: 34 parallele Adern
• Leiterabstand: 1,27 mm (50 mil)
• Drahtstärke: AWG 28
• Gesamtlänge: 30,5 m
• Kabeltyp: Flachbandkabel, parallele Leiter
• Typische Verwendung: interne Signal- und Niederspannungsverdrahtung

Verwendung

Schneiden Sie die benötigte Länge von der 30,5-m-Rolle ab und achten Sie auf einen geraden Schnitt senkrecht zu den Leitern. Richten Sie das Band so zum IDC- oder Crimpstecker aus, dass der 1,27 mm Rasterabstand zum Steckverbinderabstand passt, und drücken Sie den Stecker an, um die Isolierung zu durchdringen und Kontakt mit jedem Leiter herzustellen. Beim Löten an Stiftleisten trennen oder versetzen Sie die Leiter nach Bedarf für saubere Lötstellen und Zugentlastung. Befestigen Sie das Kabel in Gehäusen mit Kabelbindern oder Klebesockeln, um Bewegung und Abrieb zu verhindern.

Empfehlungen

Verwenden Sie das Kabel für Signal- und Niederspannungsanwendungen innerhalb der Strom- und Temperaturgrenzwerte der Leiter; vermeiden Sie Kontakt mit Flüssigkeiten, hohen Temperaturen und mechanischen Abrieb. Bei langen Leitungsführungen oder Umgebungen mit elektrischem Rauschen sollten Sie die Verlegung entlang von Erdungsleitern oder die Hinzufügung einer Abschirmung an den Steckverbinderenden in Betracht ziehen. Überprüfen Sie vor dem Zusammenbau die Kompatibilität des IDC-Steckverbinders mit 1,27 mm Rastermaß und AWG 28 Leitern.
