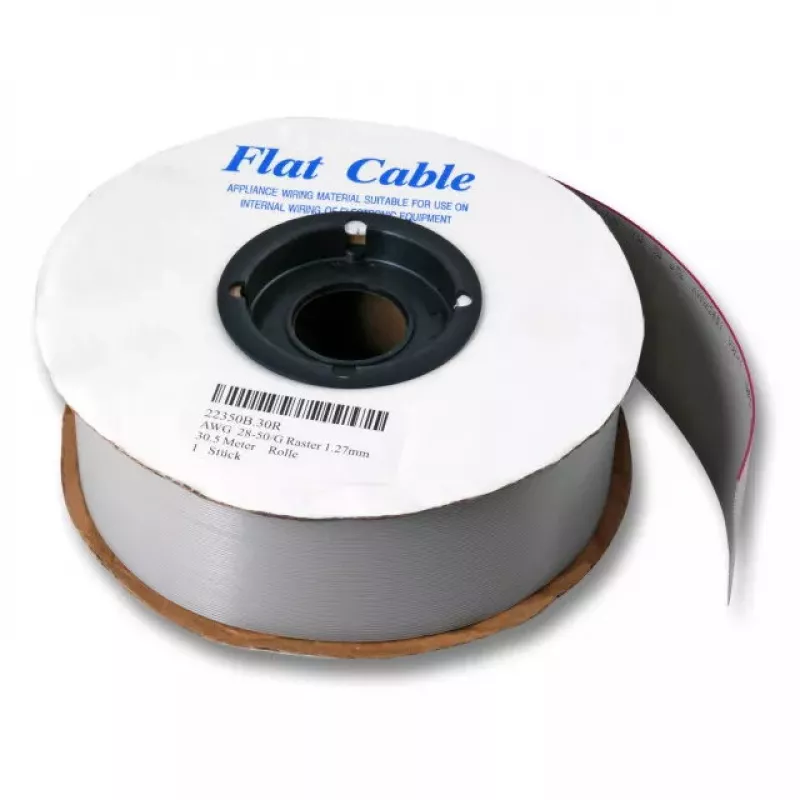

Flachbandkabel EFB Elektronik 22314B.30R

Das Flachbandkabel EFB Elektronik 22314B.30R ist ein 30,5 m langes mehradriges Kabel mit einzelnen verzinnten Drähten und einem grauen PVC-Mantel. Das Kabel verwendet AWG28/7-Leiter und umfasst einen Kern, der durch eine rote Markierung gekennzeichnet ist, um die korrekte Orientierung bei Anschlüssen zu unterstützen.

Vorteile

Der graue PVC-Mantel bietet Flexibilität und mechanischen Schutz und eignet sich dennoch für die Verlegung auf engem Raum. Die verzinnten Einzelleiter verbessern die Lötbarkeit und Korrosionsbeständigkeit. Der rot gekennzeichnete Kern vereinfacht die korrekte Pin-Ausrichtung beim Anschluss an Steckerleisten oder Steckverbinder.

Geeignet für

• Interne Verdrahtung von elektronischen Geräten und Schalttafeln
• Verbindungen zwischen Leiterplatten und Modulen
• Prototyping und Kabelkonfektionen, bei denen mehrere parallele Leiter erforderlich sind

Wichtige Spezifikationen

• Marke: EFB Elektronik
• Modell/MPN: 22314B.30R
• EAN: 4049759039752
• Länge: 30,5 m
• Leitertyp: AWG28/7, verzinnte Einzeldrähte
• Mantelmaterial: PVC (grau) mit einem rot gekennzeichneten Kern

Verwendung

Schneiden Sie das Flachbandkabel auf die erforderliche Länge zu und isolieren Sie die einzelnen Leiter vorsichtig ab, um ein Einkerben der Kupferlitzen zu vermeiden. Verwenden Sie geeignete Crimp-, Löt- oder IDC-Steckverbinder, die mit AWG28-Leitern kompatibel sind. Achten Sie auf die korrekte Orientierung, indem Sie den rot gekennzeichneten Kern mit dem entsprechenden Pin 1 oder der vorgesehenen Referenz am Gegenstecker ausrichten.

Empfehlungen

Für eine zuverlässige Langzeitleistung vermeiden Sie übermäßige Biegeradien und mechanische Belastungen an den Anschlusspunkten; sichern Sie das Kabel mit Kabelbindern oder Leitungsclips und halten Sie es von Wärmequellen fern. Verwenden Sie beim Löten eine angemessene Wärmekontrolle, um die PVC-Isolierung zu schützen.
