Fehlerstrom-Leitungsschutzschalter HiSmart NV821884 20A 30mA FI/LS-Schalter

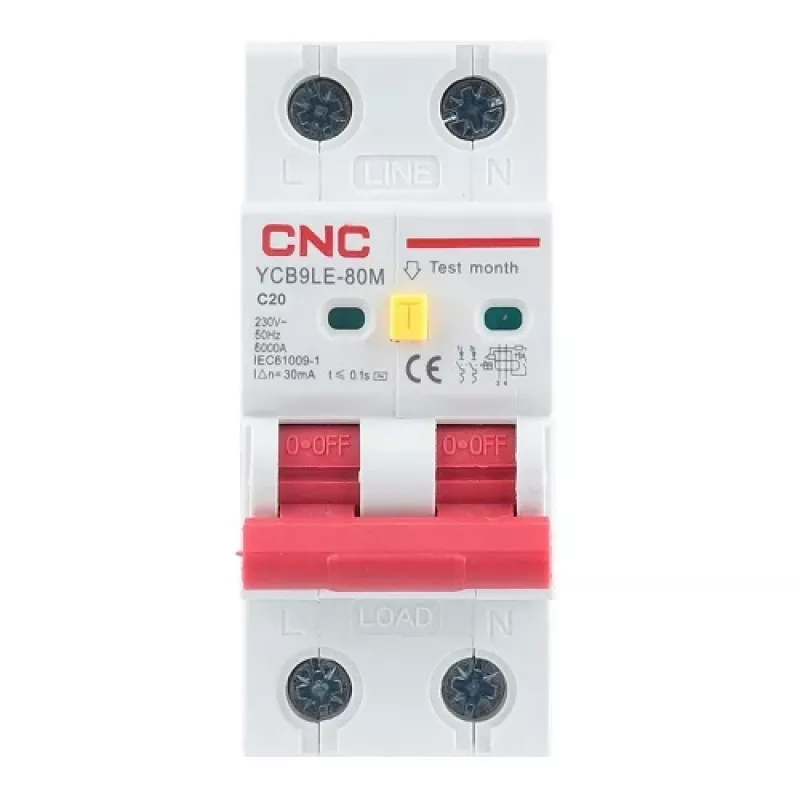

Der Fehlerstrom-Leitungsschutzschalter HiSmart NV821884 ist ein 2-poliges Schutzgerät mit einer Nennstromstärke von 20 A und einer Fehlerstromempfindlichkeit von 30 mA. Er kombiniert Überlastschutz und Erdschlusserkennung und trennt die Versorgung bei Überlastungen, Kurzschlüssen oder gefährlichen Ableitströmen. Das Gerät ist für die Montage auf einer 35-mm-DIN-Schiene ausgelegt, eignet sich für elektrische Stromkreise in Wohn- und leichten Gewerbebereichen und erfüllt die Normen IEC 61009-1 / EN 61009-1.

Vorteile

Der FI/LS-Schalter bietet kombinierten Schutz gegen Überlast, Kurzschluss und Erdschluss in einer kompakten Einheit. Er verfügt über einen verpolungssicheren Kontaktanschlussblock und eine eindeutige Schaltstellungsanzeige (rot = geschlossen, grün = offen). Das Gehäuse ist flammhemmend, temperaturbeständig und schlagfest, und das Gerät unterstützt sowohl Kabel- als auch Stift-Sammelschienenanschlüsse für flexible Installation.

Geeignet für

• Elektrische Verteiler in Wohngebäuden
• Leichte gewerbliche Stromkreise und kleine Büros
• Schutz von Abzweigstromkreisen mit kombinierten RCD- und MCB-Anforderungen
• DIN-Schienen-Montage, die einen 2-poligen 20-A-Schutz erfordert

Technische Daten

• Polzahl: 2
• Bemessungsstrom (In): 20 A
• Auslösecharakteristik: Klasse C
• Fehlerstromempfindlichkeit: 30 mA
• Bemessungsspannung (Ue): AC 230 V
• Bemessungskurzschlussausschaltvermögen (Icn): 6000 A
• Bemessungsstoßspannungsfestigkeit (Uimp): 4000 V
• Isolationsspannung (Ui): 500 V
• Frequenz: 50/60 Hz
• Ausschaltzeit: ≤ 0,1 s
• Elektrische Lebensdauer: 4000 Schaltspiele; Mechanische Lebensdauer: 10000 Schaltspiele
• Schutzart: IP20
• Anschlussart: Kabel oder Stift-Sammelschiene, Einspeisung von oben; Leiter/Sammelschiene bis 35 mm²
• Montage: DIN-Schiene EN 60715 (35 mm)
• Betriebstemperatur: -25 °C bis +70 °C
• Abmessungen: 82 x 36 x 78 mm
• Normen: IEC 61009-1 / EN 61009-1

Verwendung

Installieren Sie den HiSmart NV821884 auf einer standardmäßigen 35-mm-DIN-Schiene und schließen Sie die ankommenden und abgehenden Leiter gemäß dem Schaltplan an die oberen Klemmen an. Achten Sie auf die richtige Polarität und ziehen Sie die Klemmen mit dem vom Hersteller empfohlenen Drehmoment an. Verwenden Sie das Gerät in Stromkreisen bis zu 20 A und stellen Sie sicher, dass die Fehlerstromempfindlichkeit von 30 mA für die geschützten Lasten geeignet ist. Testen Sie nach der Installation die Auslösefunktion mit der integrierten Prüftaste oder einem geeigneten Prüfgerät.

Empfehlungen

Verwenden Sie diesen FI/LS-Schalter, wo ein kombinierter Überlast- und Erdschlussschutz erforderlich ist; überprüfen Sie die Kompatibilität mit vorgeschalteten und nachgeschalteten Schutzgeräten und führen Sie regelmäßige Prüfungen durch. Überschreiten Sie nicht die vom Hersteller angegebenen Nennstrom- oder Umgebungsgrenzwerte.
