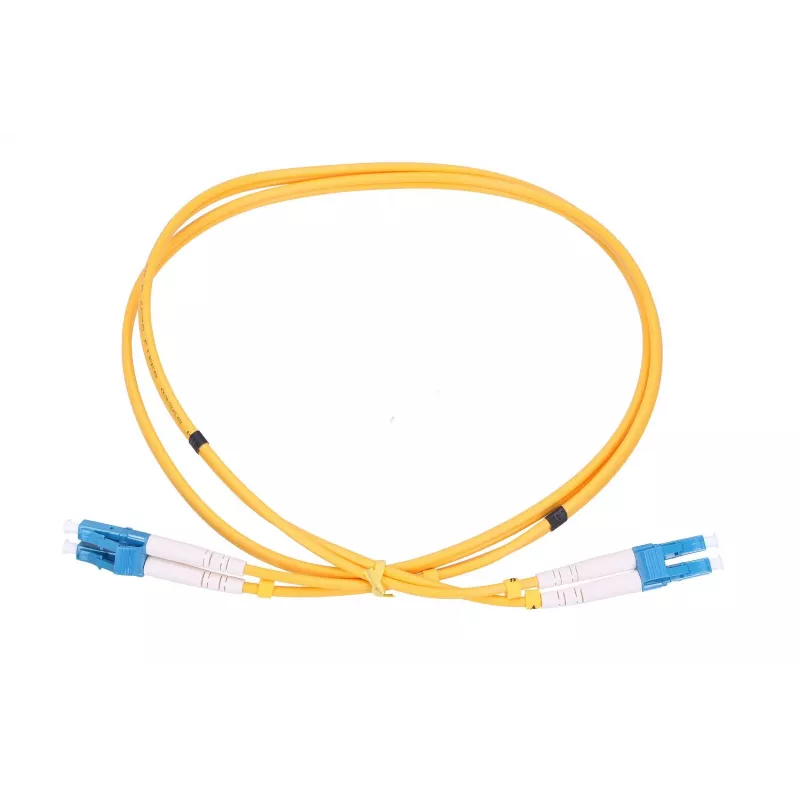

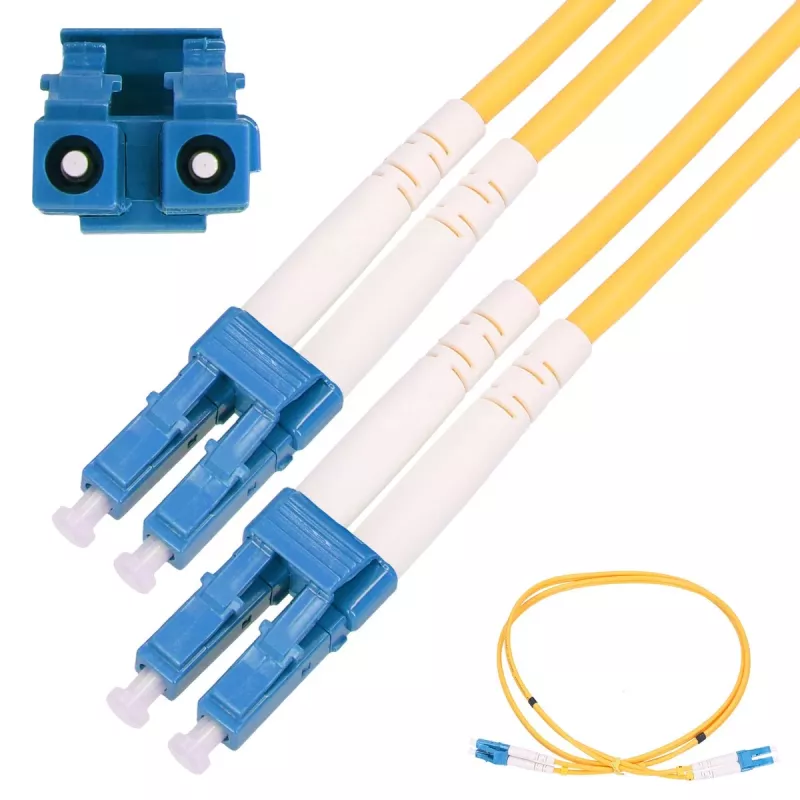

Extralink Patchkabel LC/UPC-LC/UPC 2m Single Mode Duplex 9/125µm 3mm

Das Extralink Patchkabel LC/UPC-LC/UPC 2m Single Mode Duplex 9/125µm 3mm ist ein Singlemode-Glasfaser-Duplexkabel für FTTH und allgemeine Netzwerkverbindungen. Mit einem Kern-/Mantelverhältnis von 9/125 µm und einem 3 mm Außenmantel bietet dieses 2 m lange Patchkabel eine kompakte, verlustarme Verbindung mit LC/UPC-Steckern an beiden Enden. Es wurde entwickelt, um optische Geräte wie Switches, Medienkonverter, OLTs und ONUs in Daten-, Telekommunikations- und Zugangsnetzen zu verbinden, wo eine zuverlässige Singlemode-Verbindung erforderlich ist.

Vorteile

Die LC/UPC-Abschlüsse sorgen für konstant niedrige Rückreflexion und stabile Leistung bei der Singlemode-Übertragung. Der 3 mm Mantel bietet ein ausgewogenes Verhältnis zwischen Flexibilität und mechanischem Schutz für die Verlegung in Racks, Patchpanels und FTTH-Installationen. Duplex-LC-Stecker ermöglichen eine klare A/B-Kanaltrennung und kompakte Anschlussdichte, während die standardisierte 9/125 µm Faser die Kompatibilität mit Singlemode-Systemen und -Geräten gewährleistet.

Geeignet für

• FTTH-Installationen und Teilnehmeranschlüsse
• Verbindung von Switches, Medienkonvertern und Patchpanels
• Kopplung von OLT- und ONU/ONT-Geräten in Zugangsnetzen
• Labor- und Rechenzentrums-Verkabelung, wo Singlemode-Leistung benötigt wird

Wichtige Spezifikationen

• Fasertyp: Singlemode (9/125 µm)
• Steckertyp: LC/UPC auf LC/UPC Duplex
• Länge: 2 Meter
• Kabelaußendurchmesser: 3,0 mm
• Mantelmaterial: strapazierfähiger, flexibler Mantel für Innenverlegung
• Politur: UPC (Ultra Physical Contact) für geringe Reflexion

Verwendung

Überprüfen Sie die Steckerstirnflächen vor der Installation auf Sauberkeit, um eine Signalverschlechterung zu vermeiden. Richten Sie jeden LC-Stecker mit dem entsprechenden LC-Port der Netzwerkgeräte aus und stecken Sie ihn ein, bis er einrastet. Beachten Sie dabei die Duplex-Ausrichtung für Sende- und Empfangskanäle. Verlegen Sie das Kabel ohne scharfe Biegungen und sichern Sie es in Kabelmanagement-Vorrichtungen oder Patchpanels. Zum Entfernen drücken Sie die LC-Verriegelung und ziehen den Stecker vorsichtig aus dem Port.

Empfehlungen

Verwenden Sie ein Faserinspektionsmikroskop und geeignete Reinigungswerkzeuge, um die LC/UPC-Stirnflächen staub- und schmutzfrei zu halten. Vermeiden Sie enge Biegungen unterhalb des Mindestbiegeradius des Kabels und schützen Sie die Stecker mit Schutzkappen, wenn sie nicht verwendet werden.
