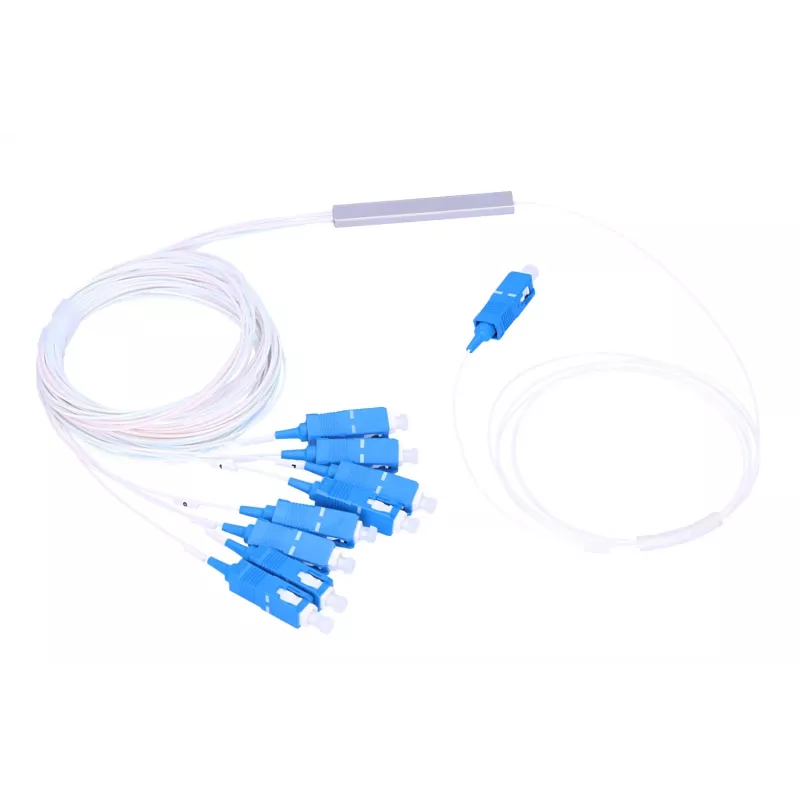

Kabel-Splitter Extralink Splitter 1:8 PLC SC/UPC 900um 1,5m

EXTRALINK PLC 1:8 0,9-mm-Glasfaser-Splitter mit SC/UPC-Steckverbindern ist für die passive optische Signalverteilung in FTTH-Netzen konzipiert. Das Gerät teilt einen einzelnen optischen Eingang mithilfe der planaren Lichtwellenschaltkreis-Technologie (PLC) in acht gleichwertige Ausgänge auf. Untergebracht in einer kompakten Stahlbox und aufgebaut auf einer 0,9-mm-Pigtail, bietet der Splitter eine platzsparende Lösung für Installationen in Switches und Glasfaser-Abschlusseinrichtungen.

Vorteile

Der PLC-Splitter bietet eine symmetrische 1:8-Leistungsverteilung mit SC/UPC-Steckverbindern an Ein- und Ausgängen und gewährleistet so eine gleichmäßige Signalaufteilung. Das 0,9-mm-Pigtail-Kabel vereinfacht die Führung und Organisation in Glasfaser-Ordnern, während das kompakte Stahlgehäuse eine sichere Montage und Schutz ermöglicht. Verpackt in Blisterverpackungen, um ein Verheddern der Kabel während Transport und Lagerung zu verhindern.

Geeignet für

• FTTH-Installationen (Glasfaser bis ins Haus)
• Optische Verteilung in Mehrfamilienhäusern und Geschäftsräumen
• Installation in Glasfaser-Abschlusseinrichtungen und Patchpanels
• Passive optische Netze, bei denen eine Eins-zu-viele-Aufteilung erforderlich ist

Wichtige Spezifikationen

• Typ: PLC-Splitter
• Teilungsverhältnis: 1:8 (symmetrisch)
• Steckverbindertyp: SC/UPC (Eingang und Ausgänge)
• Pigtail-Durchmesser: 0,9 mm
• GehäVerwendung: kompakte Stahlbox
• Verpackung: Blisterverpackung
• Marke: Extralink
• MPN: EX.0677
• EAN: 5902560360677

Anwendung

Verbinden Sie die eingehende Glasfaser (Server- oder Verteilerleitung) mit dem SC/UPC-Eingangsstecker des PLC-Splitters. Führen Sie die acht SC/UPC-Ausgangs-Pigtails zu den entsprechenden Client-Fasern oder Patchpanel-Ports und sichern Sie das 0,9-mm-Pigtail im Organizer, um Spannungen auf den Fasern zu vermeiden. Montieren Sie das kompakte Stahlgehäuse je nach Installationsort in einem Schaltschrank oder einer Glasfaser-Abschlusseinrichtung. Überprüfen Sie die optischen Leistungspegel an jedem Ausgang, um eine korrekte Aufteilung und akzeptable Verlustmargen sicherzustellen.

Empfehlungen

Behandeln Sie das 0,9-mm-Pigtail vorsichtig, um ein Biegen unter den vom Hersteller angegebenen Radius zu vermeiden. Verwenden Sie ein ordnungsgemäßes Fasermanagement und Zugentlastung bei der Montage des Splitters. Reinigen Sie die SC/UPC-Steckverbinder vor dem Zusammenstecken und führen Sie nach der Installation Leistungsmessungen durch, um die Leistungsfähigkeit zu bestätigen.
