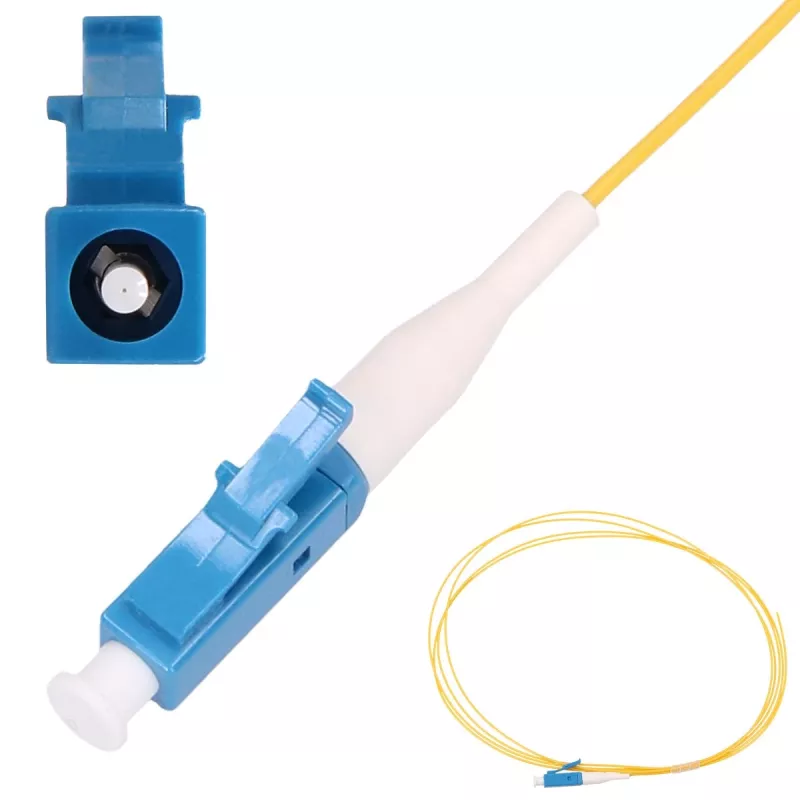

Extralink LC/UPC Pigtail, Singlemode G.652D, 900 µm PVC, 1 m, FTTH, gelb

Extralink LC/UPC Pigtail ist ein Singlemode-Glasfaser-Pigtail, das für FTTH-Installationen entwickelt wurde. Es verfügt an einem Ende über einen LC/UPC-Stecker und an dem anderen über eine 1 m lange, fest gepufferte 900 µm G.652D-Singlemode-Faser mit einem gelben PVC-Mantel zur einfachen Identifizierung. Die G.652D-Faser bietet eine verbesserte Biegeleistung mit minimaler Zusatzdämpfung und macht das Pigtail geeignet für beengte Räume wie Verteilerschränke, Kundenräumlichkeiten und kleine Gehäuse. Das vorkonfektionierte LC-Ende ist für das Fusionsspleißen in Verteilerpanels, Adapter oder Anschlussboxen vorgesehen und ermöglicht eine schnelle, standardisierte Endmontage optischer Leitungen.

Vorteile

Das LC/UPC Pigtail bietet einen werkseitig gefertigten und polierten Stecker, der die Zeit für die Feldmontage reduziert und eine gleichbleibende optische Leistung sicherstellt. Die 900 µm fest gepufferte Konstruktion mit PVC-Mantel bietet mechanischen Schutz und eine einfache Handhabung während der Installation. Singlemode-G.652D-Faser minimiert die Biegeverlustempfindlichkeit, was dazu beiträgt, die Signalintegrität bei Installationen mit engen Biegungen und häufigen Richtungsänderungen aufrechtzuerhalten. Die gelbe Mantelfarbe erleichtert die Identifizierung des Fasertyps in Umgebungen mit mehreren Fasern.

Geeignet für

• FTTH-Teilnehmeranschlüsse und Innenbereichs-Drop-Verbindungen
• Fusionsspleißen in Patchpanels, Adapter oder Verteilerschränke
• Endverschluss in optischen Verteilerrahmen und kleinen Gehäusen
• Labortests und Geräteverbindungen, die eine LC/UPC-Schnittstelle erfordern

Wichtige Spezifikationen

• Fasertyp: Singlemode G.652D
• Stecker: LC/UPC an einem Ende, das andere Ende unkonfektioniert zum Spleißen
• Kabelkonstruktion: 900 µm fest gepufferte Faser mit PVC-Mantel
• Länge: 1 m
• Mantelfarbe: Gelb (Singlemode-Kennzeichnung)
• Anwendung: Innenbereich FTTH/FTTx-Installationen

Anwendung

Bereiten Sie das Pigtail vor, indem Sie den schützenden Außenmantel entfernen und die Faser gemäß den Anweisungen des Herstellers des Fusionsspleißgeräts spleißen. Richten Sie das unkonfektionierte Faserende aus und spleißen Sie es mittels Fusionsspleißen mit der ankommenden Drop- oder Zuleitungsfaser, schützen Sie dann die Spleißstelle mit einer Schrumpfschutzhülle oder einem Spleißschutz und platzieren Sie sie in einem Spleißgehäuse oder Verteilerkasten. Führen Sie das LC/UPC-Steckverbinder zum Patchpanel oder Adapter und sichern Sie ihn im entsprechenden Adapter-Slot. Führen Sie eine optische Verlustmessung durch, um die Spleißqualität und die gesamte Streckendämpfung zu überprüfen.

Empfehlungen

Gehen Sie vorsichtig mit dem LC-Stecker um, um eine Kontamination der Ferrulenstirnfläche zu vermeiden; verwenden Sie immer geeignete Reinigungswerkzeuge und Schutzkappen, wenn der Stecker nicht verwendet wird. Vermeiden Sie es, die 900 µm Faser während der Installation über die empfohlenen Biegeradien hinaus zu biegen und stellen Sie sicher, dass Spleiße und Steckverbinder mechanisch in Gehäusen geschützt sind, um eine langfristige optische Leistung zu gewährleisten.
