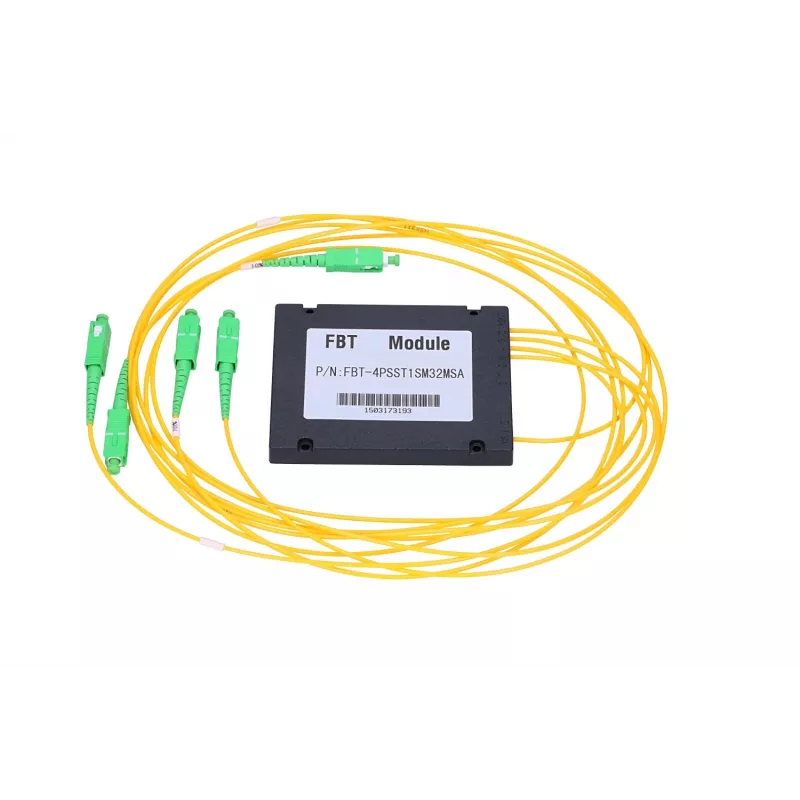

Kabel-Splitter Extralink Splitter 1:4 FBT SC/APC 70:10:10:10 2,0 mm 1 m

Der Extralink Splitter 1:4 FBT SC/APC 70:10:10:10 2,0 mm 1 m ist eine passive optische Komponente, die ein eingehendes Fasersignal in vier Ausgangskanäle mit asymmetrischer Leistungsverteilung aufteilt. Untergebracht in einem robusten ABS-Gehäuse und abgeschlossen mit SC/APC-Steckern nutzt dieser Splitter die Fused-Biconical-Taper-Technologie (FBT), um eine stabile Aufteilung für FTTH- und andere Glasfasernetz-Projekte zu gewährleisten. Der kompakte 1-m-Pigtail mit einem 2,0-mm-Manteldurchmesser erleichtert die Handhabung und Führung innerhalb von Verteilerverschlüssen und Innenbereich-Gehäusen.

Vorteile

Der Splitter bietet eine niedrige Einfügedämpfung für den Hauptkanal und gleichbleibende, reproduzierbare Aufteilungsverhältnisse über alle Ausgänge. Sein ABS-Gehäuse bietet mechanischen Schutz bei gleichzeitig geringem Gewicht und einfacher Montage. SC/APC-Stecker gewährleisten zuverlässigen physischen Kontakt und reduzierte Rückreflexion, geeignet für Netze mit Anforderungen an niedrige Rückflussdämpfung. Die einteilige FBT-Konstruktion minimiert zusätzliche Komponenten und trägt zur Langzeitstabilität bei.

Geeignet für

• FTTH-Teilnehmerverteilung, bei der eine Faser mehrere Endpunkte versorgt
• Passive optische Netze (PON) und lokale Zugangsnetze
• Optische Innenbereich-Splitter in Verteilergestellen und wandmontierten Gehäusen
• Signalverteilung in Telekommunikations- und Datenübertragungsstrecken

Technische Daten

• Aufteilungsverhältnis: 1 Eingang auf 4 Ausgänge mit asymmetrischer Verteilung (ca. 70:10:10:10)
• Steckertyp: SC/APC an den Pigtail-Enden
• Technologie: Fused Biconical Taper (FBT)
• Kabelmanteldurchmesser: 2,0 mm
• Leitungslänge: 1 Meter
• Gehäusematerial: ABS

Verwendung

Schließen Sie die eingehende Glasfaser an den Splitter-Eingang an und stellen Sie sicher, dass der SC/APC-Stecker sauber und vollständig eingesteckt ist, um optimalen Kontakt und geringe Rückreflexion zu gewährleisten. Führen Sie die vier Pigtail-Ausgänge zu den Zielfasern oder Patchpanel-Ports und achten Sie auf sanfte Biegungen und vermeiden Sie enge Radien, um eine erhöhte Dämpfung zu verhindern. Befestigen Sie das Splittergehäuse in einem Gehäuse oder auf einer Montagefläche, um die Einheit vor mechanischer Belastung zu schützen und eine stabile Faserführung zu erhalten.

Empfehlungen

Reinigen Sie vor der Installation alle Steckerstirnflächen und überprüfen Sie die Durchgängigkeit und Dämpfung mit geeigneten Testgeräten. Setzen Sie den Splitter keiner längeren Feuchtigkeit oder direkten Sonneneinstrahlung aus; installieren Sie ihn für beste Leistung in einem geschützten Gehäuse. Berücksichtigen Sie bei Netzen mit empfindlicher Leistungsbilanz das asymmetrische Aufteilungsverhältnis bei der Planung der Streckenbudgets.
