Drahtanschluss D-Sub DeLOCK 66719

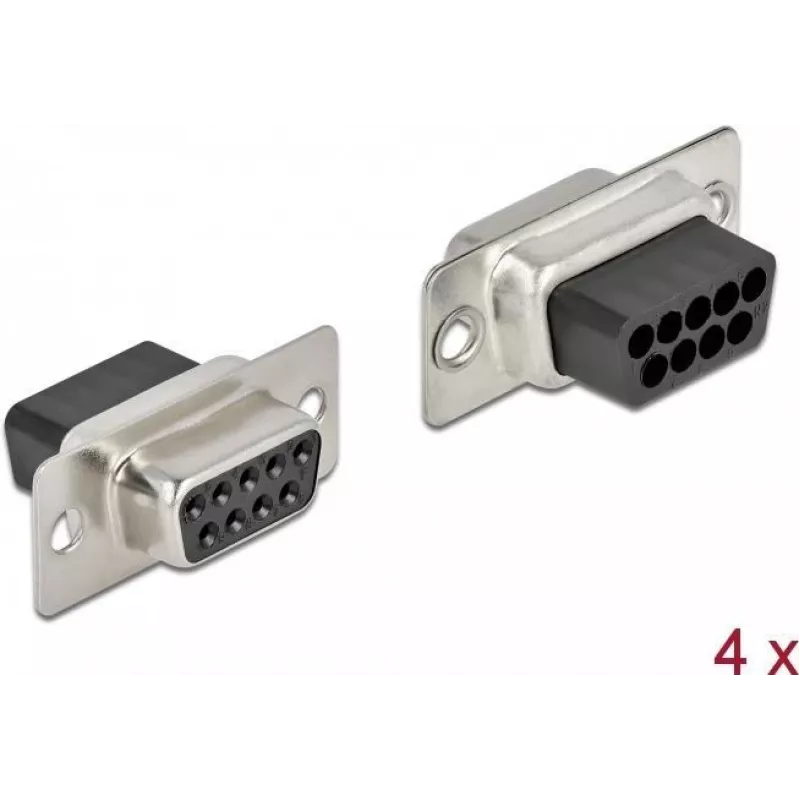

Der Drahtanschluss DeLOCK 66719 ist eine D-Sub-Buchse, die für die Kabelmontage entwickelt wurde. Sie verfügt über ein kompaktes Gehäuse in Schwarz und Silber und enthält Durchgangslöcher auf der Rückseite zum Einsetzen von Crimpkontakten. Der Steckverbinder wird in Packungen zu je vier Stück geliefert und eignet sich für Installationen, bei denen eine kleine, panel- oder kabelmontierte D-Sub-Buchse erforderlich ist.

Vorteile

Der Steckverbinder bietet eine platzsparende D-Sub-Buchsenform mit rückseitigen Durchgangslöchern, die die Verwendung von Crimpkontakten vereinfachen. Seine kompakten Abmessungen (30,8 x 17,5 x 12,5 mm) ermöglichen eine einfache Integration in beengte Baugruppen, und die enthaltene Viererpackung stellt mehrere Anschlüsse für kleine Projekte oder Reparaturen zur Verfügung.

Geeignet für

• Kabelmontage von D-Sub-Buchsen
• Individuelle Kabelkonfektionierung mit Crimpkontakten
• Kleine elektronische Geräte und Gehäuse mit begrenztem Platz
• Reparatur oder Austausch vorhandener D-Sub-Buchsen

Wichtige Spezifikationen

• Marke: DELOCK
• Modell / MPN: 66719
• EAN: 4043619667192
• Typ: D-Sub-Buchse
• Montage: Kabelmontage
• Rückseite: Durchgangslöcher für Crimpkontakte
• Farbe: Schwarz, Silber
• Abmessungen (B x T x H): 30,8 x 17,5 x 12,5 mm
• Menge pro Packung: 4 Steckverbinder

Verwendung

Bereiten Sie das Kabel vor und crimpen Sie die passenden Crimpkontakte gemäß den Anweisungen des Kontaktherstellers auf die Drähte. Führen Sie die Crimpkontakte durch die rückseitigen Durchgangslöcher des DeLOCK 66719 ein, bis sie vollständig sitzen. Befestigen Sie den Steckverbinder wie für die vorgesehene Kabelbaugruppe oder Installation erforderlich und achten Sie auf korrekte Pin-Ausrichtung und mechanische Zugentlastung.

Empfehlungen

Verwenden Sie Crimpkontakte, die zur Kontaktgröße des Steckverbinders passen, und befolgen Sie die empfohlenen Crimpwerkzeuge und -verfahren. Überprüfen Sie die Pinbelegung und mechanische Fixierung, bevor Sie das konfektionierte Kabel in Betrieb nehmen, um zuverlässige elektrische und mechanische Leistung sicherzustellen.
