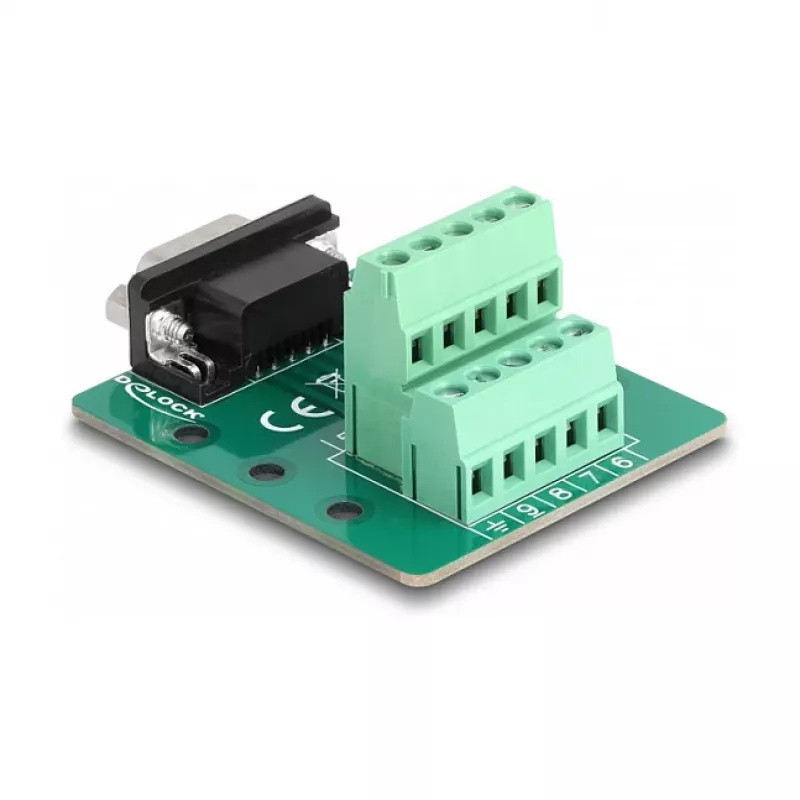

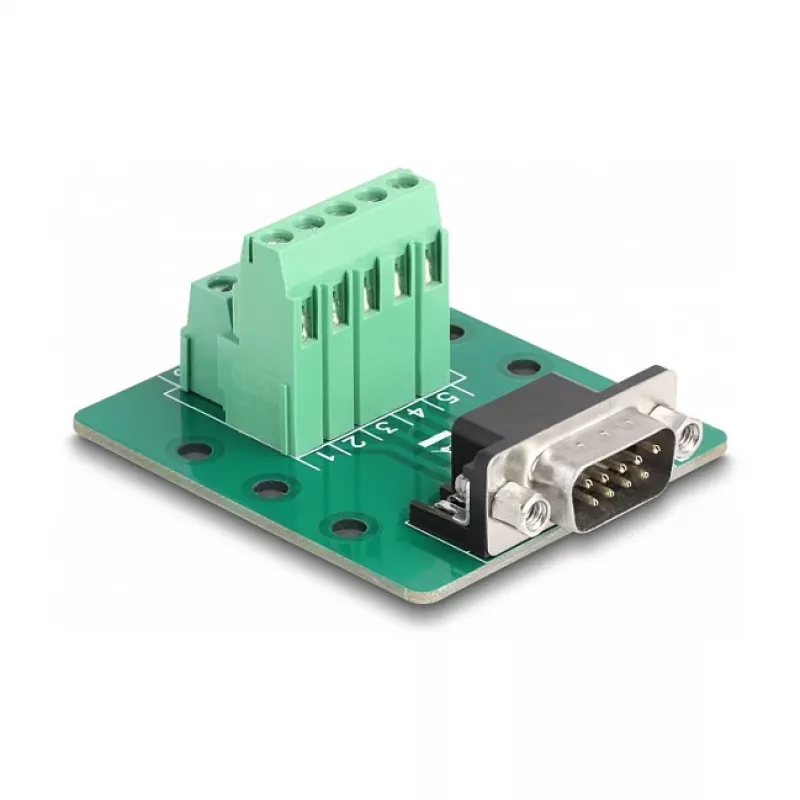

DeLOCK D-Sub 9-polig Stecker auf Klemmleiste für Hutschiene Breite 51 mm Tiefe 58 mm Höhe 30 mm

Der DeLOCK D-Sub 9-polig Stecker auf Klemmleiste ist ein Adapter, der einen D-Sub 9-Stecker in eine abnehmbare Klemmleiste zum Anschluss von Drähten mit abisolierten Enden umwandelt. Er ist für die Montage auf Hutschienen ausgelegt und verfügt über ein kompaktes Gehäuse in Grün mit den Abmessungen 51 mm (Breite) × 58 mm (Tiefe) × 30 mm (Höhe).

Vorteile

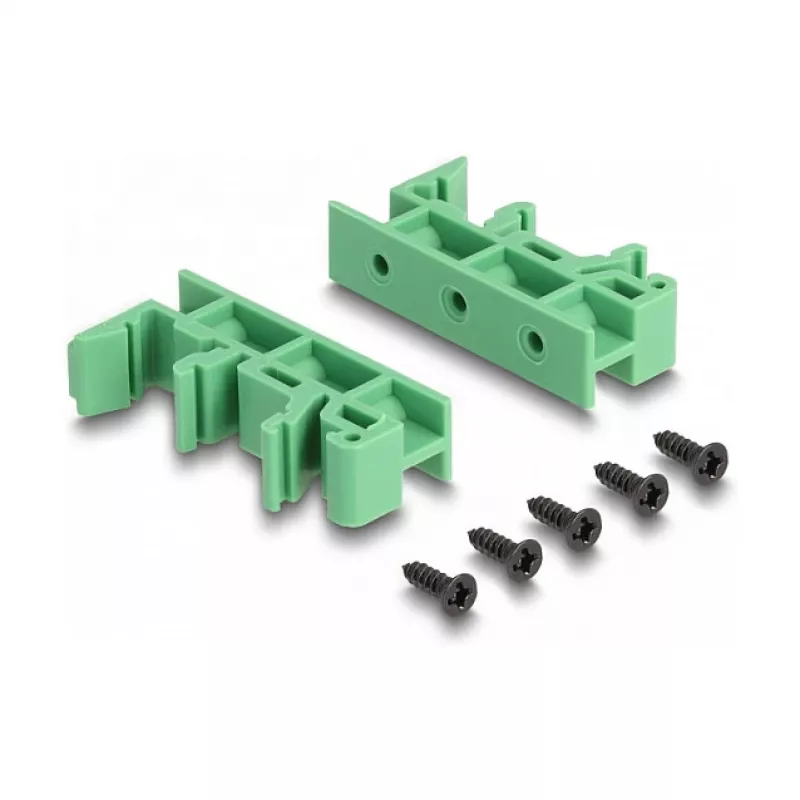

Der Adapter ermöglicht eine sichere, lötfreie Verbindung zwischen D-Sub 9-Signalen und einzelnen Litzen- oder Massivdrähten. Die mitgelieferten Hutschienen-Clips ermöglichen eine einfache Installation auf 15-mm- oder 35-mm-Schienen. Die kompakte Bauweise spart Platz im Schaltschrank und das grüne Gehäuse dient der visuellen Kennzeichnung.

Geeignet für

• Anschluss von D-Sub 9-Signalleitungen an die Feldverkabelung
• Industrielle Schaltschränke und Automatisierungsausrüstung
• Prototyping und Prüfaufbauten, bei denen abnehmbare Drahtanschlüsse erforderlich sind
• Umgebungen, die eine Hutschienenmontage erfordern (15 mm oder 35 mm)

Wichtige Spezifikationen

• Anschlusstyp: D-Sub 9-polig Stecker auf Klemmleiste
• Montage: Hutschiene (Clips für 15 mm und 35 mm im Lieferumfang)
• Abmessungen: 51 mm (B) × 58 mm (T) × 30 mm (H)
• Produktfarbe: Grün
• Marke: DELOCK, MPN: 66907, EAN: 4043619669073

Verwendung

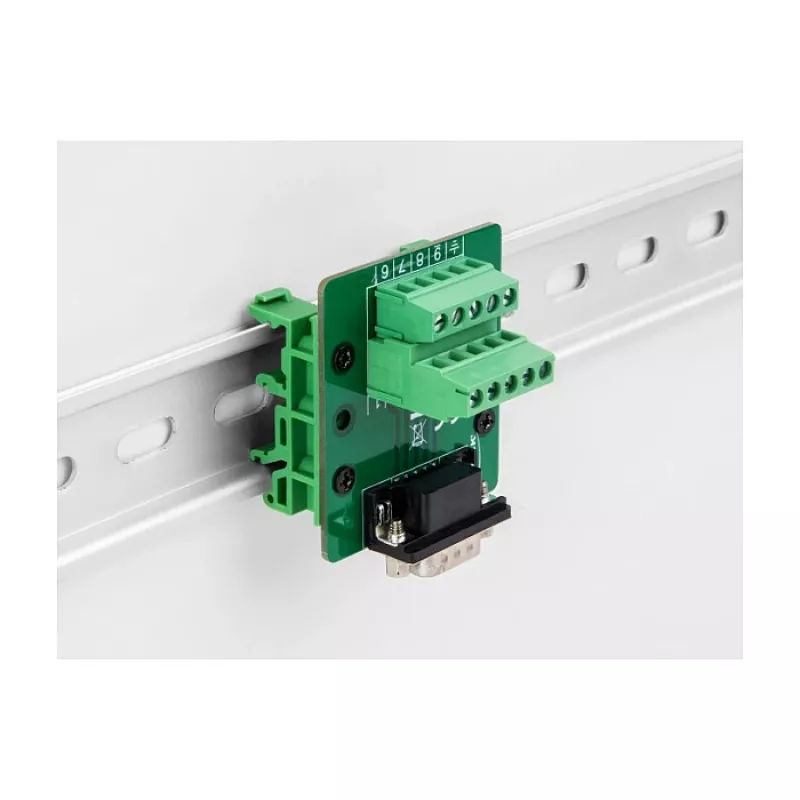

Befestigen Sie die mitgelieferten Clips am Adapter und rasten Sie ihn auf einer kompatiblen 15-mm- oder 35-mm-Hutschiene ein. Isolieren Sie die Drahtenden auf die entsprechende Länge ab, führen Sie die Leiter in die Klemmleistenpositionen entsprechend der D-Sub-Pinbelegung ein und sichern Sie sie gemäß der Befestigungsmethode der Klemmleiste. Verbinden Sie den D-Sub 9-Stecker mit dem passenden Anschluss Ihres Geräts, um den Stromkreis zu schließen.

Empfehlungen

Überprüfen Sie vor der Installation den für den Klemmleistentyp geeigneten Leitungsquerschnitt und das Anzugsdrehmoment der Klemmen; stellen Sie sicher, dass die Stromkreise während der Verdrahtung spannungsfrei sind, um Schäden oder Verletzungen zu vermeiden.
