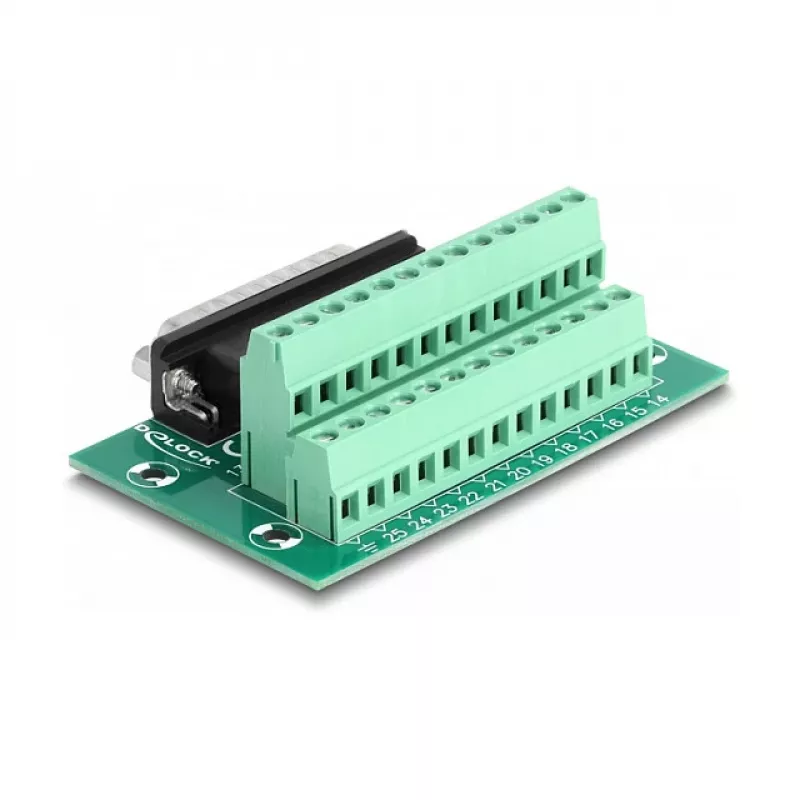

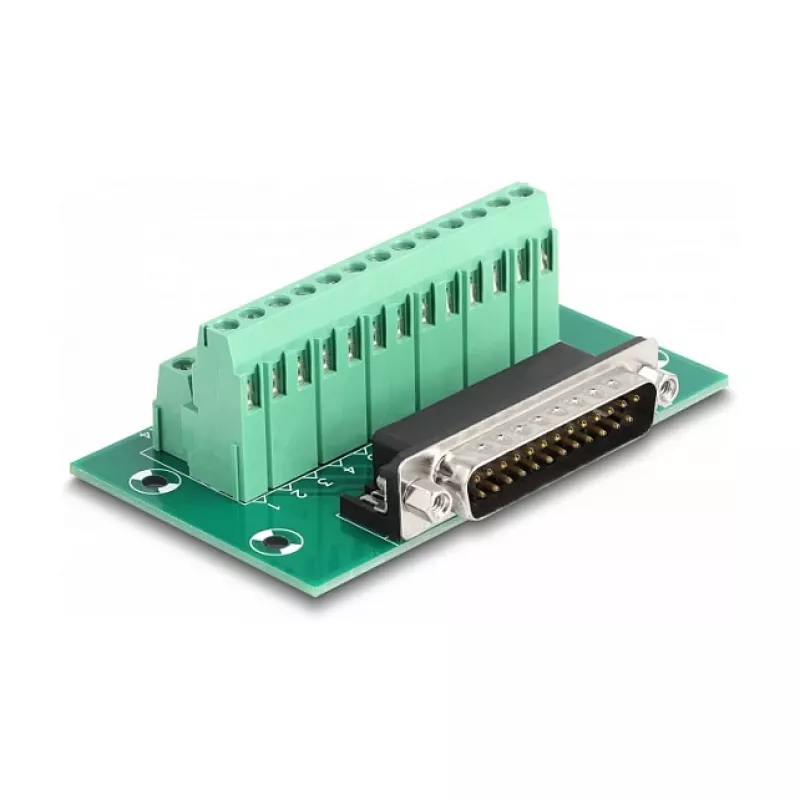

DeLOCK D-Sub 25-polig Stecker auf Klemmleiste für DIN-Schiene 51 mm × 86 mm × 30 mm

Die DeLOCK D-Sub 25-polig Stecker auf Klemmleiste ist ein Adapter zum Anschluss eines 25-poligen D-Sub-Steckers an eine Klemmleiste mit abisolierten Drähten. Sie ist für die Montage auf einer DIN-Schiene ausgelegt und hat eine kompakte Grundfläche von 51 mm (B) × 86 mm (T) × 30 mm (H). Der Adapter ist grün und für industrielle Anwendungen und Schaltschränke vorgesehen, wo eine zuverlässige, wartungsfreundliche Verbindung zwischen D-Sub-Signalen und einzelnen Adern erforderlich ist.

Vorteile

Dieser Adapter ermöglicht den einfachen Anschluss einzelner Leiter an eine D-Sub 25-polige Steckverbindung ohne Löten. Er unterstützt die sichere mechanische Montage auf 15-mm- oder 35-mm-DIN-Schienen mit den mitgelieferten Klemmen. Die kompakten Abmessungen sparen Platz im Schaltschrank und bieten gleichzeitig einen übersichtlichen Zugang zu jeder Klemme für Wartung und Verdrahtungsänderungen.

Geeignet für

• Anschluss von D-Sub 25-Signalen an einzelne Drähte in Schaltschränken
• Industrielle Automatisierung und SPS-Verdrahtung mit DIN-Schienenmontage
• Prototyping oder Servicearbeiten, die einen einfachen Drahtwechsel oder eine Inspektion erfordern

Wichtige Spezifikationen

• Typ: D-Sub 25-polig Stecker auf Klemmleisten-Adapter

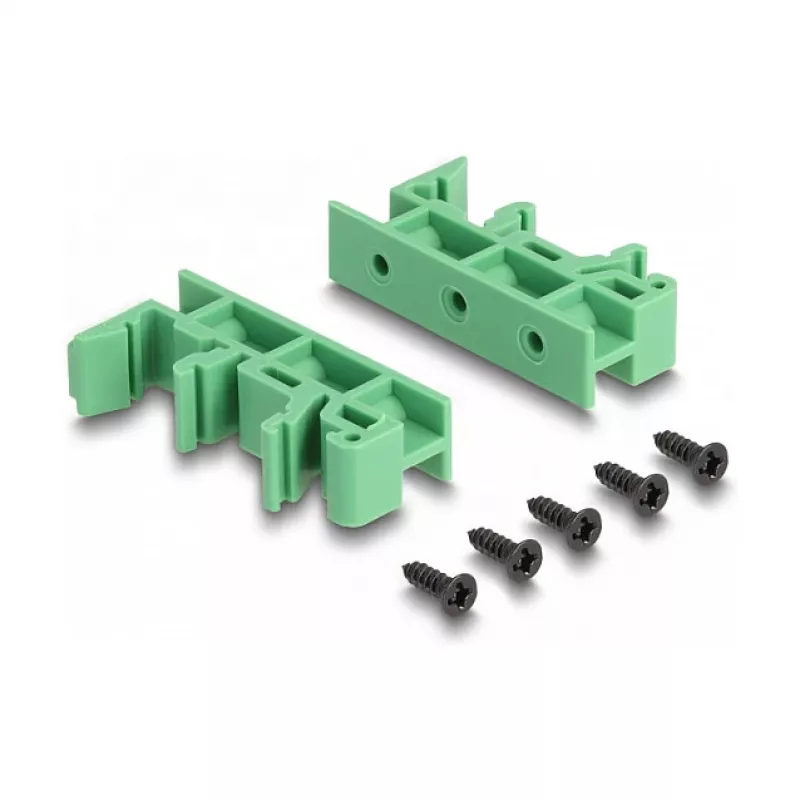

• Montage: DIN-Schiene (Klemmen für 15 mm und 35 mm Schienen enthalten)
• Abmessungen: 51 mm × 86 mm × 30 mm (B × T × H)
• Farbe: Grün
• Marke: DELOCK, MPN: 66911, EAN: 4043619669110

Verwendung

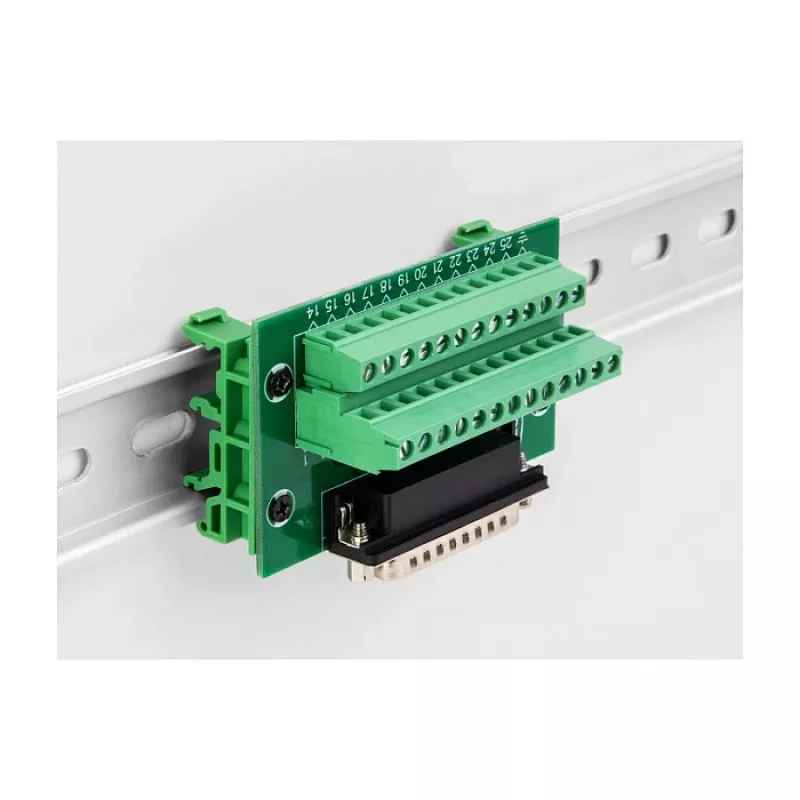

Befestigen Sie die mitgelieferten Klemmen am Adapter und rasten Sie ihn auf einer kompatiblen 15-mm- oder 35-mm-DIN-Schiene ein. Isolieren Sie die Drahtenden auf die empfohlene Länge ab, führen Sie jeden Leiter in die entsprechende Klemme am Adapter ein und ziehen Sie die Klemmschrauben an, um die Verbindung zu sichern. Stecken Sie den 25-poligen D-Sub-Stecker in die passende Buchse Ihres Geräts.

Empfehlungen

Überprüfen Sie die Abisolierlänge und das Schraubendrehmoment gemäß Ihren Verdrahtungsstandards. Stellen Sie sicher, dass die DIN-Schiene und das umgebende Gehäuse ausreichend Freiraum und Schutz für Signal- und Stromleitungen bieten. Trennen Sie die Stromversorgung, bevor Sie Verbindungen herstellen oder ändern.
