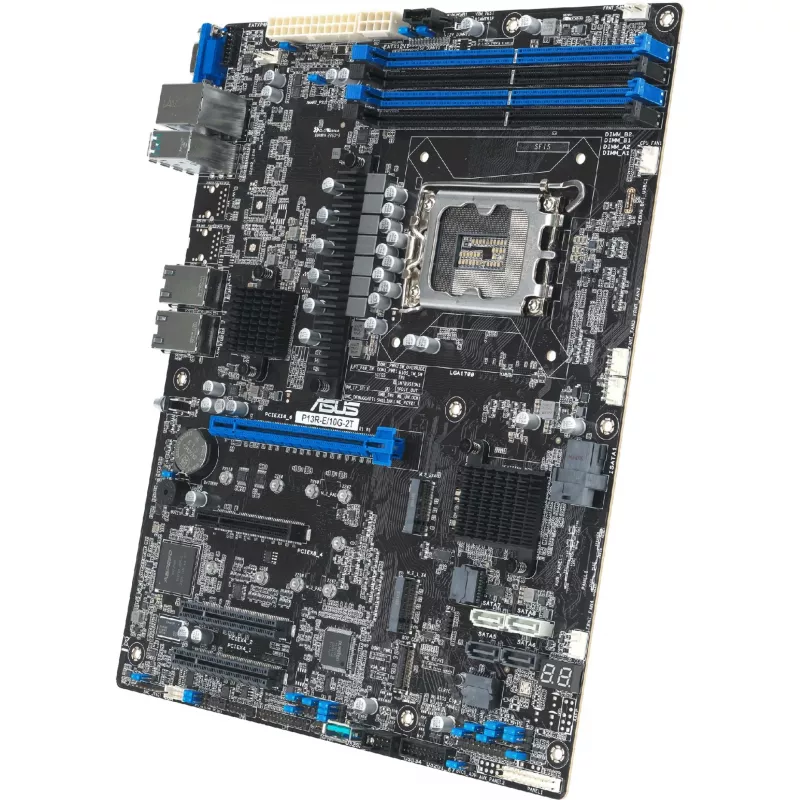

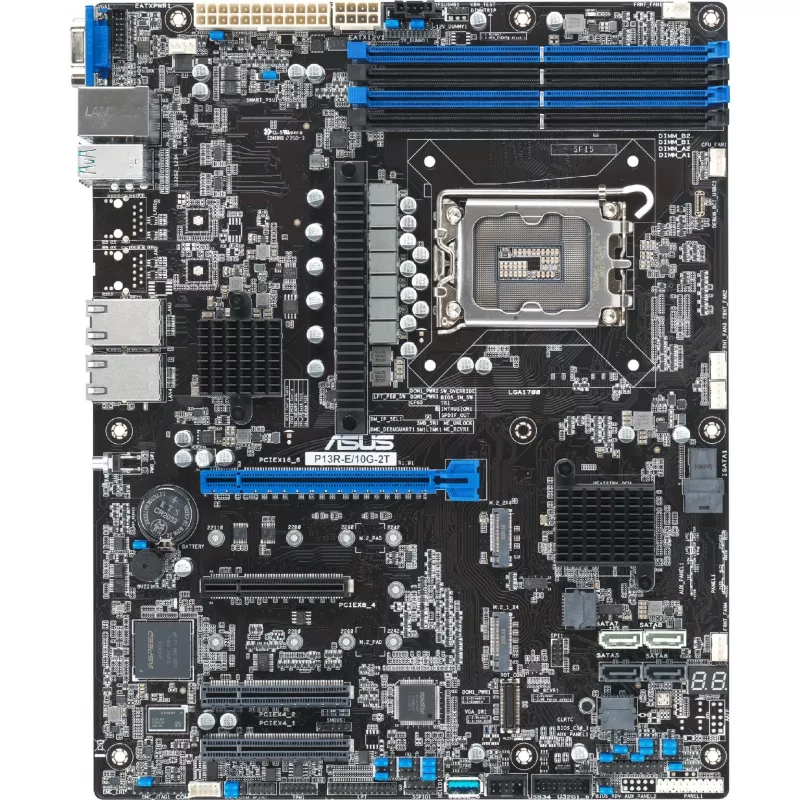

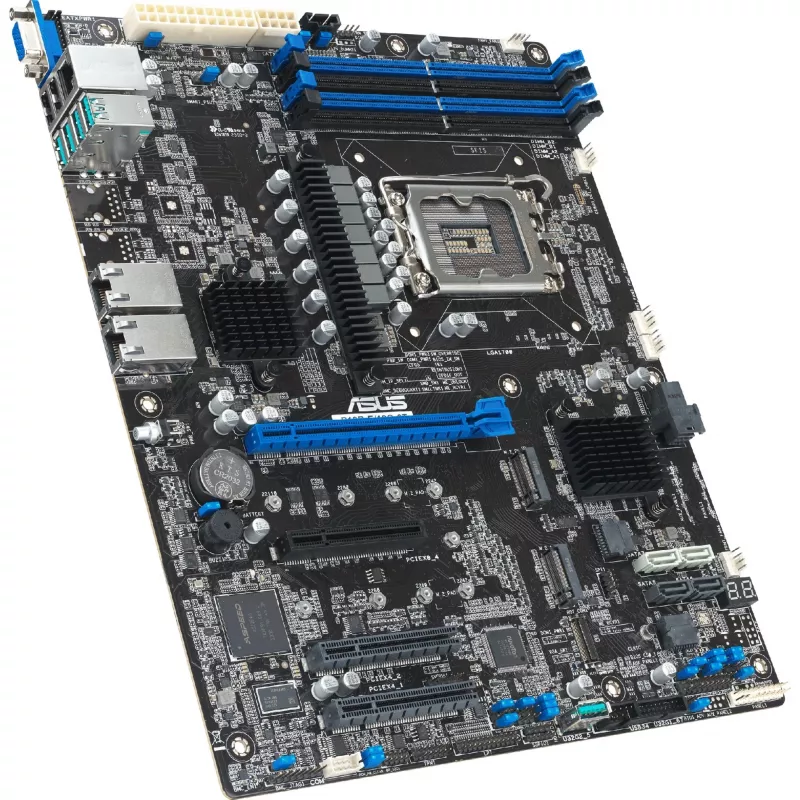

Server-Motherboard ASUS P13R-E/10G-2T LGA 1700 ATX, Intel-Chipsatz, DDR5 ECC UDIMM, 4x DIMM, 2x 10Gb RJ-45, 8x SATA III, 2x M.2

ASUS P13R-E/10G-2T ist ein ATX-Server-Motherboard mit einem LGA 1700-Sockel und einem Intel-Chipsatz. Es unterstützt Intel® Pentium®-Prozessoren und bietet eine integrierte Aspeed AST2600-Grafik mit 64 MB dediziertem On-Board-Grafikspeicher. Das Board akzeptiert bis zu 128 GB DDR5 ECC UDIMM über vier DIMM-Steckplätze in einer Dual-Channel-Konfiguration und unterstützt Speichertaktgeschwindigkeiten von bis zu 3600 MT/s. Zu den Speicheroptionen gehören acht SATA III-Anschlüsse und zwei M.2-Steckplätze, mit Unterstützung für insgesamt bis zu zehn Laufwerke (HDD und SSD). Die rückseitigen E/A-Anschlüsse umfassen zwei Ethernet RJ-45-Ports (einschließlich 10Gb), vier USB 3.2 Gen 2 Typ-A-Ports, einen VGA-Port und zwei USB 2.0-Ports. Das Board bietet außerdem mehrere interne Header für Lüfter, USB, TPM und COM und passt mit Abmessungen von 305 × 244 mm in standardmäßige ATX-Gehäuse.

Vorteile

Das Motherboard kombiniert LGA 1700-Kompatibilität und einen Intel-Server-Chipsatz, um servertauglichen DDR5 ECC-Speicher und zuverlässige Speichererweiterbarkeit zu unterstützen. Die integrierte Aspeed AST2600-Grafik ermöglicht Fernverwaltung und grundlegende Bildausgabe ohne eine dedizierte GPU. Mehrere Hochgeschwindigkeits-Netzwerkanschlüsse, eine große Anzahl von SATA-Anschlüssen und M.2-Steckplätze ermöglichen flexible Speicherkonfigurationen, während zahlreiche interne Lüfter- und Stromanschlüsse die Gehäusekühlung und Systemstabilität unterstützen.

Geeignet für

• Server für kleine und mittlere Unternehmen
• Netzwerkgeräte und Netzwerk-Gateway-Geräte, die 10Gb-Konnektivität benötigen
• Speicherorientierte Server mit mehreren SATA- und M.2-Laufwerken
• Systeme, die ECC-Speicher für Datenintegrität erfordern

Wichtige Spezifikationen

• Formfaktor: ATX — 305 × 244 mm
• CPU-Sockel: LGA 1700; kompatibel mit Intel Pentium-Prozessoren
• Chipsatzfamilie: Intel-Server-Chipsatz
• Speicher: bis zu 128 GB DDR5 ECC UDIMM, 4 DIMM-Steckplätze, Dual-Channel, bis zu 3600 MT/s
• Integrierte Grafik: Aspeed AST2600 mit 64 MB On-Board-Speicher
• Speicher: 8 × SATA III-Anschlüsse; 2 × M.2-Steckplätze; unterstützt HDD und SSD (insgesamt bis zu 10 Laufwerke)
• Erweiterung: 1 × PCIe x16, 3 × PCIe x8
• Interne E/A: TPM-Anschluss; 1 × COM-Header; mehrere Lüfter-Header (einschließlich 6 Gehäuselüfteranschlüsse); interne USB 3.2 Gen 1 und USB 3.2 Gen 2 Typ-A-Header; Netzlüfteranschluss
• Rückseitige E/A: 2 × RJ-45 Ethernet-Ports (einschließlich 10Gb), 4 × USB 3.2 Gen 2 Typ-A, 1 × VGA (D-Sub), 2 × USB 2.0
• Betriebstemperaturen: Betrieb 10–50 °C; Lagerung −40–70 °C; relative Luftfeuchtigkeit bei Lagerung 20–90%

Anwendung

Installieren Sie das Motherboard in einem ATX-kompatiblen Gehäuse und befestigen Sie es mit standardmäßigen Abstandshaltern. Montieren Sie eine LGA 1700-kompatible Intel Pentium-CPU und installieren Sie einen geeigneten LGA 1700-Kühler gemäß den Anweisungen des Kühlerherstellers. Bestücken Sie die Steckplätze mit bis zu vier DDR5 ECC UDIMM-Modulen in den empfohlenen Dual-Channel-Steckplätzen. Schließen Sie Speichergeräte nach Bedarf an SATA III-Anschlüsse oder M.2-Steckplätze an und verbinden Sie die Stromanschlüsse vom Netzteil. Verwenden Sie die rückseitigen und internen USB-, COM-, TPM- und Lüfter-Header, um Peripheriegeräte, Verwaltungsmodule und Gehäuselüfter anzuschließen. Konfigurieren Sie die BIOS-/UEFI-Einstellungen für CPU, Speicher und Speicherfunktionen, bevor Sie ein für den Servereinsatz geeignetes Betriebssystem installieren.

Empfehlungen

Um Datenintegrität und Stabilität zu gewährleisten, verwenden Sie DDR5 ECC UDIMM-Module, die für den Servereinsatz zertifiziert sind, halten Sie Firmware und BIOS auf dem neuesten Stand und sorgen Sie für einen ausreichenden Luftstrom im Gehäuse, um den kontinuierlichen Betrieb im angegebenen Temperaturbereich von 10–50 °C sicherzustellen. Vermeiden Sie Kontakt mit Flüssigkeiten und Feuchtigkeit, um Geräteschäden zu vermeiden.
