Interne serielle Schnittstellenkarte Sunix SER5056AL — PCI, Low-Profile, serielle Ausgänge, Orange

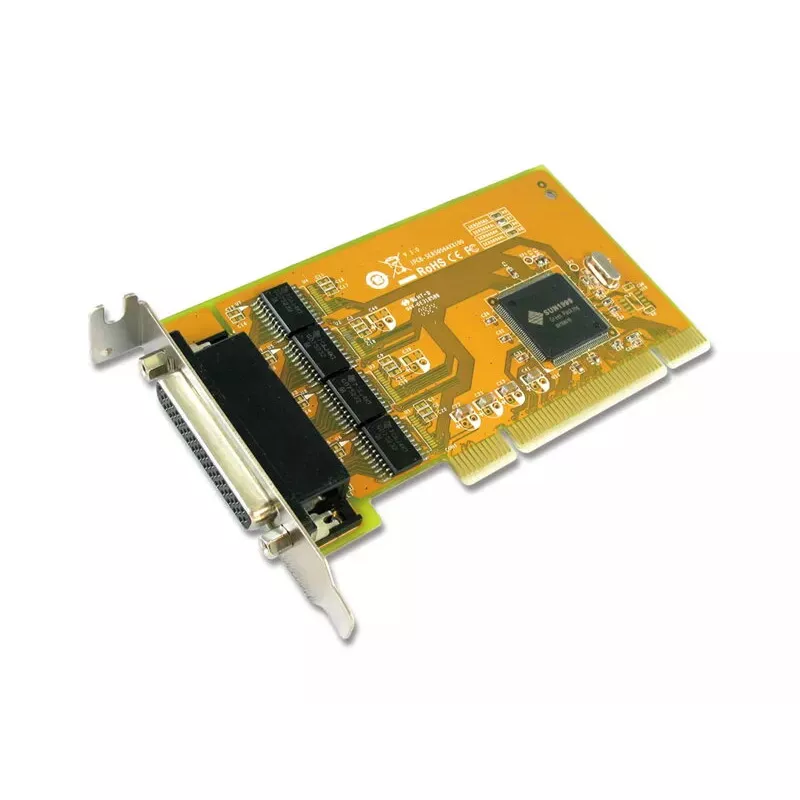

Sunix SER5056AL ist eine interne Low-Profile-PCI-Seriell-Schnittstellenkarte, die vier unabhängige RS-232-Ports zu PC-Systemen hinzufügt. Untergebracht in einem orangefarbenen Low-Profile-Bracket, unterstützt die Karte sowohl 3,3-V- als auch 5-V-PCI-Bussteckplätze und ist mit 32-Bit- und 64-Bit-PCI-Architekturen kompatibel. Sie integriert einen SUN1999-UART-Steuergerät, kompatibel mit der 16C950-Spezifikation, bietet 128-Byte-FIFO-Pufferung und On-Chip-Hardware-Auto-Flusssteuerung, um Datenverlust zu reduzieren, und beinhaltet integrierten ESD-Schutz für zuverlässige Kommunikation mit Legacy- und industriellen seriellen Geräten.

Vorteile

Die Karte erweitert die Systemkonnektivität, indem sie vier serielle RS-232-Ausgänge mit Kommunikationsgeschwindigkeiten von bis zu 115,2 kbps bereitstellt und dabei die Kompatibilität mit Standard-PCI-Steckplätzen und schlanken Gehäusen dank ihres Low-Profile-Brackets aufrechterhält. Der integrierte 128-Byte-FIFO und die Hardware-Flusssteuerung verbessern die Datenintegrität bei Hochdurchsatz- oder Burst-Übertragungen. Integrierter ±2-kV-ESD-Schutz und Konformität mit CE, FCC und RoHS gewährleisten zuverlässigen Betrieb in Büro- und Industrieumgebungen. Plug-and-Play-Unterstützung mit vom BIOS zugewiesener I/O-Adresse und IRQ vereinfacht die Installation auf mehreren Betriebssystemen, einschließlich Windows, Linux und DOS.

Geeignet für

• Anschluss von seriellen Legacy-Peripheriegeräten wie Barcode-Scannern und Modems
• Point-of-Sale (POS)-Systeme, die mehrere serielle Ports benötigen
• Integration von industrieller Automatisierungs- und Steuerungsausrüstung
• Eingebettete oder schlanke Desktop-Systeme, die Low-Profile-Erweiterung benötigen

Wichtige Spezifikationen

• Schnittstelle: PCI-Host-Schnittstelle, unterstützt 33-MHz-Bus
• Formfaktor: interne Low-Profile-Erweiterungskarte mit Low-Profile-Bracket
• Serielle Ports: 4 unabhängige RS-232-Ausgänge
• UART: SUN1999-Steuergerät, 16C950-kompatibel
• Puffer: 128-Byte-Onboard-FIFO pro Karte
• Datenrate: bis zu 115,2 kbps pro Port
• Bus-Spannungsunterstützung: 3,3-V- und 5-V-PCI-Steckplätze; kompatibel mit 32-Bit- und 64-Bit-PCI
• Schutz: integrierter ±2-kV-ESD-Schutz auf seriellen Signalen
• Kompatibilität: unterstützt Windows-, Linux- und DOS-Treiber

Verwendung

Installieren Sie die SER5056AL in einen freien PCI-Steckplatz auf der Systemplatine und verwenden Sie das Low-Profile-Bracket, falls das Gehäuse schlank ist. Stellen Sie sicher, dass das Host-System einen kompatiblen 3,3-V- oder 5-V-PCI-Steckplatz bereitstellt und dass die Karte fest sitzt. Lassen Sie nach dem Einschalten das BIOS automatisch I/O-Adressen und IRQs zuweisen. Installieren oder überprüfen Sie die entsprechenden Treiber für Ihr Betriebssystem (Windows, Linux oder DOS), damit Anwendungen auf die hinzugefügten COM-Ports zugreifen können. Verbinden Sie RS-232-Geräte mit den seriellen Ausgängen der Karte unter Verwendung von seriellen Standardkabeln und konfigurieren Sie Kommunikationsparameter (Baudrate, Parität, Datenbits, Stoppbits und Flusssteuerung) in der Host-Software.

Empfehlungen

Verwenden Sie geschirmte serielle Kabel für längere Strecken oder elektrisch rauschbehaftete Umgebungen und aktivieren Sie die Hardware-Flusssteuerung, wenn Sie große oder kontinuierliche Datenströme übertragen, um Datenverlust zu minimieren. Überprüfen Sie die Gehäusekompatibilität mit Low-Profile-Brackets vor der Installation und stellen Sie sicher, dass Sie aktualisierte Treiber von Ihrem Systemanbieter für beste Stabilität in modernen Betriebssystemen verwenden.
