DeLOCK D-Sub 9 Buchse auf RJ12 Buchse Montagesatz blau

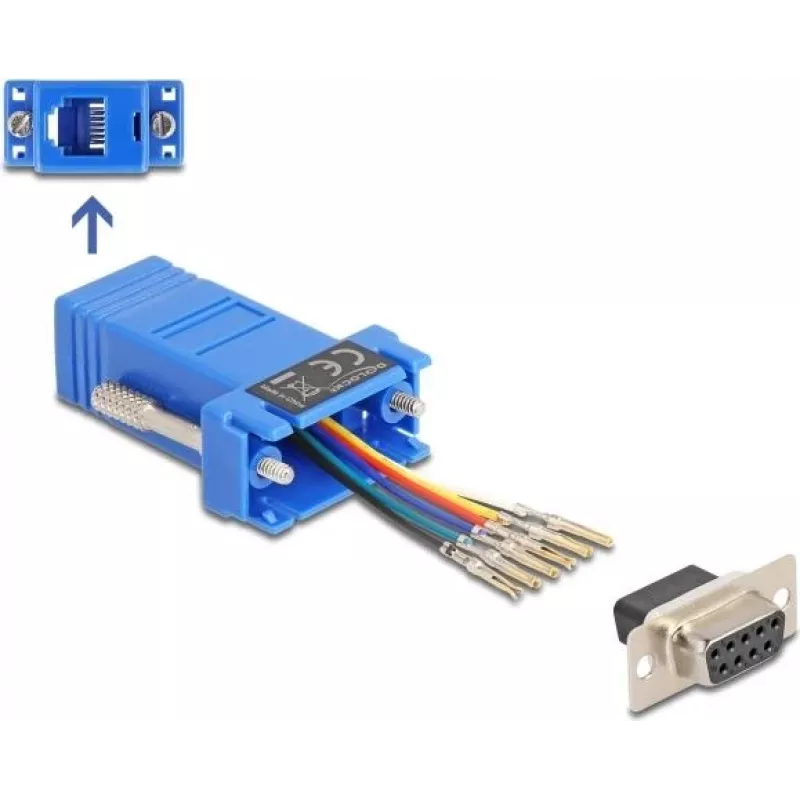

Der DeLOCK D-Sub 9 Buchse auf RJ12 Buchse Montagesatz blau ist ein Adapterkit, mit dem eine serielle D-Sub 9 Schnittstelle über ein ISDN-, Telefon- oder RJ12-Kabel verlängert werden kann. Das Kit enthält ein D-Sub 9 Buchsengehäuse und eine RJ12 Buchse, wobei die Kontakte je nach erforderlicher Pinbelegung in das D-Sub-Gehäuse eingesetzt werden können. Die Produktfarbe ist blau und es ist für den Aufbau zuverlässiger, kundenspezifisch konfigurierter serieller Verbindungen vorgesehen.

Vorteile

Der Adapter unterstützt die flexible und individuelle Belegung der D-Sub 9 Kontakte und ermöglicht kundenspezifische Pinbelegungen für verschiedene Anwendungen. Die Kontakte rasten mit einem leichten Klick in das D-Sub-Gehäuse ein und gewährleisten so eine stabile mechanische und elektrische Verbindung. Die Kombination aus einer Standard-D-Sub 9 Schnittstelle und einer RJ12 Buchse ermöglicht die Verwendung von allgemein erhältlichen ISDN- oder Telefonkabeln zur Signalverlängerung oder -umsetzung.

Geeignet für

• Verlängerung von seriellen D-Sub 9 Verbindungen über RJ12-/Telefonkabel
• Kundenspezifische Pinbelegungen für serielle Kommunikationsgeräte
• Reparatur oder Nachrüstung von Geräten mit D-Sub 9 und RJ12 Verkabelung

Technische Daten

• Anschluss 1: D-Sub 9 (Buchse)
• Anschluss 2: RJ12 (Buchse)
• Produktfarbe: Blau
• Hersteller: DELOCK
• MPN: 67080
• EAN: 4043619670802

So verwenden Sie es

Wählen Sie die gewünschte Pinbelegung und setzen Sie die Kontakte entsprechend in das D-Sub 9 Gehäuse ein. Platzieren Sie die RJ12 Buchse im Kit und fixieren Sie alle Komponenten im Gehäuse. Verbinden Sie den zusammengebauten D-Sub 9 Stecker mit Ihrem Gerät und verwenden Sie ein ISDN-, Telefon- oder RJ12-Kabel, um die Verbindung zum anderen Ende herzustellen. Stellen Sie sicher, dass die Pinbelegungen an beiden Enden übereinstimmen, bevor Sie die Spannung zuschalten oder Daten übertragen.

Empfehlungen

Überprüfen Sie die Pinbelegung und Durchgängigkeit vor der endgültigen Installation mit einem Multimeter. Verwenden Sie keine Kabel oder Verbindungen außerhalb ihres vorgesehenen Zwecks und sorgen Sie für eine mechanische Zugentlastung, um Kontaktschäden zu vermeiden.
