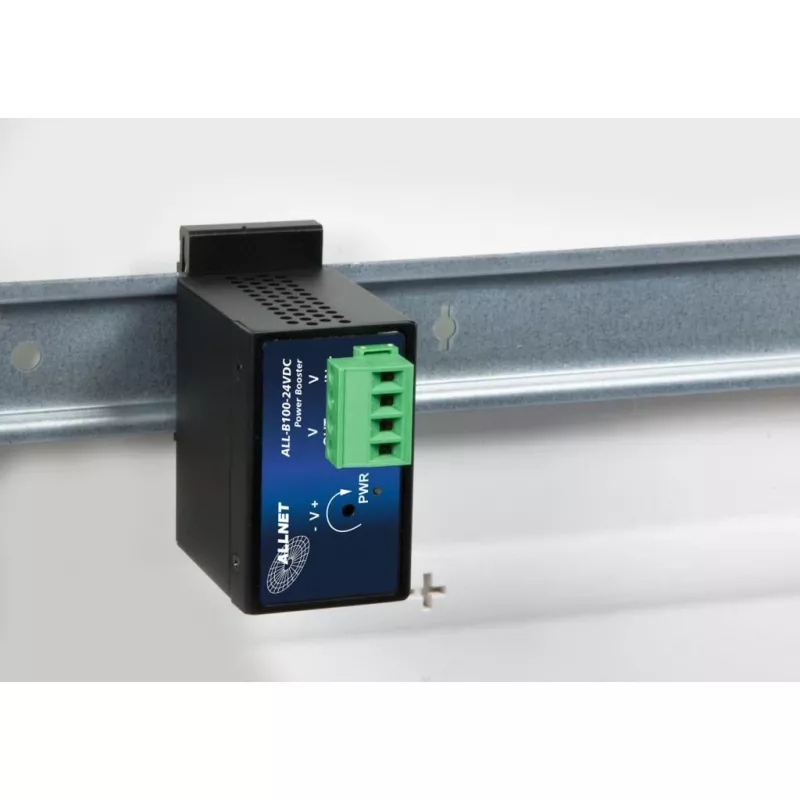

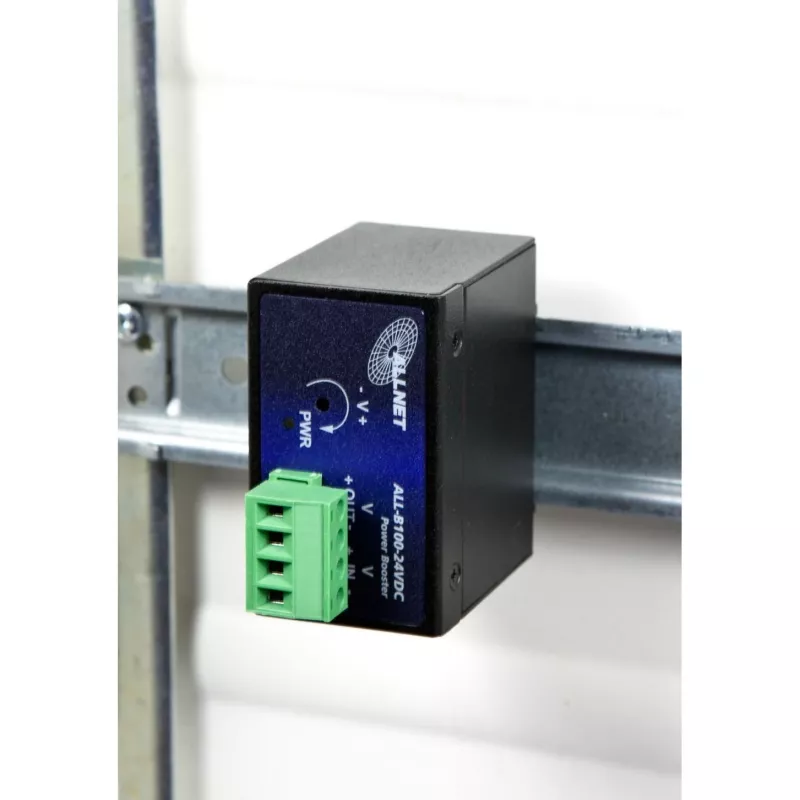

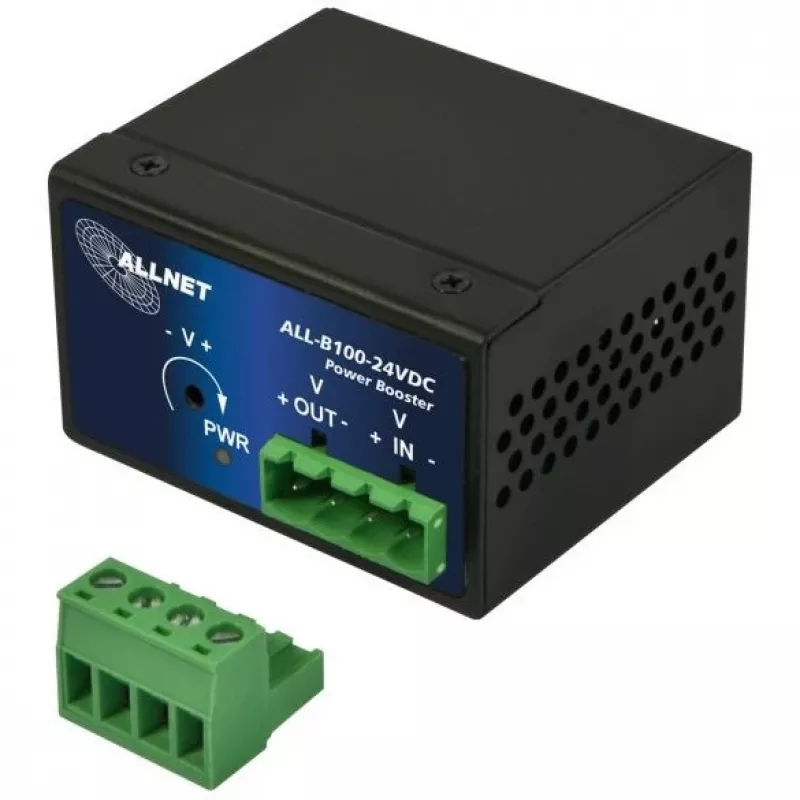

DC-DC Power Booster ALLNET ALL-B100-24VDC: 24VDC-Eingang auf 48–55VDC-Ausgang, bis zu 95W

Der ALLNET ALL-B100-24VDC ist ein DC-DC-Power-Booster, der eine 24-VDC-Eingangsspannung in eine höhere Ausgangsspannung von 48–55 VDC mit einer maximalen Leistung von 95 W umwandelt. Der Konverter ist für Installationen vorgesehen, bei denen vorhandene 24-V-Versorgungen Geräte speisen müssen, die eine erhöhte Gleichspannung erfordern. Er bietet eine kompakte Step-Up-Lösung mit geregelter Ausgangsspannung und ausreichender Leistungskapazität, um Netzwerkausrüstung, Kommunikationsfunkgeräte und industrielle Steuerungsmodule zu unterstützen, während die ursprüngliche 24-V-Quelle erhalten bleibt.

Vorteile

Das Gerät ermöglicht eine stabile Spannungserhöhung von 24 V auf einen einstellbaren Bereich von 48–55 V und unterstützt bis zu 95 W Ausgangsleistung. Sein kompaktes Format ermöglicht die Installation in beengten Räumen oder Gehäusen. Der geregelte Ausgang minimiert Spannungsschwankungen unter Last und gewährleistet einen zuverlässigen Betrieb empfindlicher Geräte. Ausgestattet mit Standard-Eingangs- und Ausgangsklemmen, lässt sich der Booster ohne aufwändige Neuverkabelung in bestehende 24-V-Systeme integrieren.

Geeignet für

• Versorgung von Netzwerkgeräten, die ~48–54 VDC aus einer 24-V-Versorgung benötigen
• Versorgung von Kommunikationsfunkgeräten und entfernten Transceivern
• Speisung industrieller Module, Steuerungen oder Sensoren, die eine erhöhte Gleichspannung erfordern
• Nachrüstinstallationen, bei denen das Hinzufügen einer höheren Spannungsversorgung unpraktisch ist

Technische Spezifikationen

• Eingangsspannung: 24 VDC nominal
• Ausgangsspannungsbereich: 48–55 VDC (einstellbar)
• Maximale Ausgangsleistung: bis zu 95 W
• Wandlertyp: DC-DC-Step-Up- (Boost-) Konverter
• Ausgangsregelung: ausgelegt für stabile Spannung unter variabler Last
• Physisch: kompaktes Modul, geeignet für den Einbau in Gehäuse

Verwendung

Schließen Sie die 24-VDC-Eingangsklemmen unter Beachtung der korrekten Polarität an eine kompatible 24-V-Versorgung an. Verbinden Sie die Ausgangsklemmen mit dem Gerät oder der Last, die 48–55 VDC benötigt, und nehmen Sie gegebenenfalls eine Einstellung des Ausgangs vor. Stellen Sie sicher, dass die Gesamtlast die maximale Leistung von 95 W nicht überschreitet. Messen Sie nach dem Einschalten des Boosters die Ausgangsspannung, um den korrekten Betrieb zu bestätigen, und nehmen Sie eventuelle Feineinstellungen vor, bevor das System in den Dauerbetrieb übergeht.

Empfehlungen

Installieren Sie den Booster an einem gut belüfteten Ort und sichern Sie die elektrischen Verbindungen mit angemessenem Kabelquerschnitt und Zugentlastung. Stellen Sie sicher, dass die 24-V-Quelle ausreichend Eingangsstrom für die gewünschte Ausgangsleistung liefern kann, und beachten Sie die Sicherheitspraktiken für Gleichstrominstallationen. Bei Verwendung mit empfindlicher Netzwerk- oder Funkausrüstung achten Sie auf Erdung und Abschirmung, um Störungen zu reduzieren. Konsultieren Sie die Gerätedokumentation für Umgebungstemperaturgrenzen und Montageausrichtung.
