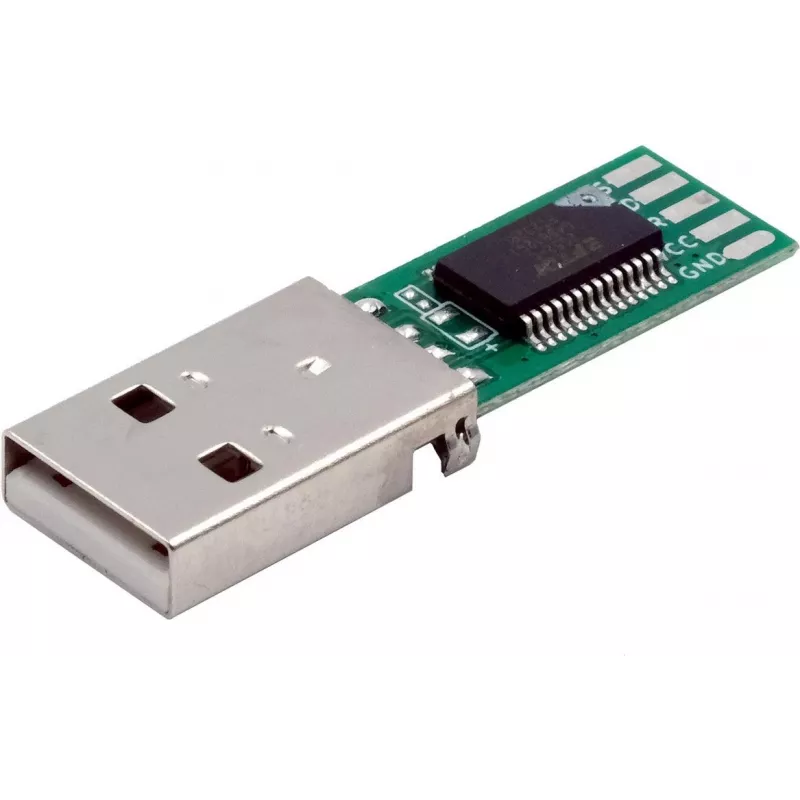

USB-zu-RS-232-Seriell-Konverterplatine Exsys EX-13101 mit FTDI-Chipsatz, USB-zu-Seriell-Adapterplatine

Die Exsys EX-13101 USB-zu-RS-232-Seriell-Konverterplatine ist eine kompakte Adapterplatine mit einem FTDI-Chipsatz, der eine USB-zu-Seriell-Kommunikation auf einer Board-Level-Einheit ermöglicht. Die Platine bietet auf der einen Seite eine USB-Schnittstelle und auf der anderen RS-232-Signalleitungen und ermöglicht so den Anschluss von älteren seriellen Geräten, industriellen Steuerungen, Modems oder POS-Terminals an einen Host-Computer über USB. Das Design eignet sich für die Integration in Geräte, Entwicklungsprototypen und Prüfvorrichtungen, bei denen eine kleine, zuverlässige USB-zu-RS-232-Schnittstelle erforderlich ist.

Vorteile

Der FTDI-Chipsatz gewährleistet eine stabile Treiberunterstützung, konsistente Baudratenverarbeitung und breite Kompatibilität mit verschiedenen Betriebssystemen ohne aufwändige Konfiguration. Das Platinenformat bietet platzsparende Integration und einfachen Zugriff auf die RS-232-Signalleitungen zum Löten oder für Stiftleistenanschlüsse. Der stromsparende USB-Betrieb und die zuverlässige Signalpegelumsetzung ermöglichen die direkte Schnittstellenbildung mit Standard-RS-232-Geräten bei minimalem Zusatzschaltungsaufwand.

Geeignet für

• Anschluss älterer RS-232-Geräte (Modems, serielle Drucker, Barcodescanner) an moderne Hosts mit ausschließlich USB
• Integration in industrielle Steuerungen und Automatisierungssysteme für Datenaustausch und Steuerung
• Prototypenentwicklung, Prüfvorrichtungen und Debugging, bei denen serieller Zugriff erforderlich ist
• Firmware-Updates und Konfiguration von eingebetteten Geräten mit RS-232-Anschlüssen

Technische Daten

• Schnittstelle: USB auf Host-Seite, RS-232-Signalleitungen auf Geräteseite
• Chipsatz: FTDI-Familie USB-zu-Seriell-Controller
• Signalpegel: Standard-RS-232-Spannungssignalisierung für Sende-/Empfangs- und Handshake-Leitungen
• Stromversorgung: Bus-gespeist über USB, stromsparender Betrieb
• Formfaktor: Platinenmodul, geeignet für Integration oder Montage in Gehäusen
• Unterstützte Baudraten: Große Bandbreite einschließlich standardmäßiger serieller Raten (konfigurierbar über Treiber)

Verwendung

Montieren Sie die Konverterplatine im Zielgerät oder in der Vorrichtung und verbinden Sie den USB-Anschluss mithilfe eines geeigneten Kabels mit einem Host-Computer. Verdrahten Sie die RS-232-Signalleitungen mit dem seriellen Stecker oder direkt mit der seriellen Schnittstelle des Zielgeräts gemäß der RS-232-Pinbelegung. Installieren Sie geeignete FTDI-Treiber auf dem Host-System, falls diese nicht bereits vorhanden sind; viele moderne Betriebssysteme bieten native FTDI-Unterstützung. Konfigurieren Sie die COM-Port-Parameter (Baudrate, Datenbits, Parität, Stoppbits, Flusssteuerung) in der Host-Anwendung oder der Terminal-Software entsprechend dem angeschlossenen Gerät.

Empfehlungen

Verwenden Sie in elektrisch gestörten Umgebungen abgeschirmte USB- und serielle Kabel, um Interferenzen zu reduzieren. Überprüfen Sie die Erdung und den Signalbezug bei der Integration in Industrieanlagen. Für eine zuverlässige Kommunikation stimmen Sie die UART-Einstellungen an beiden Enden ab und verwenden Sie, sofern verfügbar, Hardware- oder Software-Flusssteuerung, um Datenverluste bei hohen Übertragungsraten zu vermeiden.
