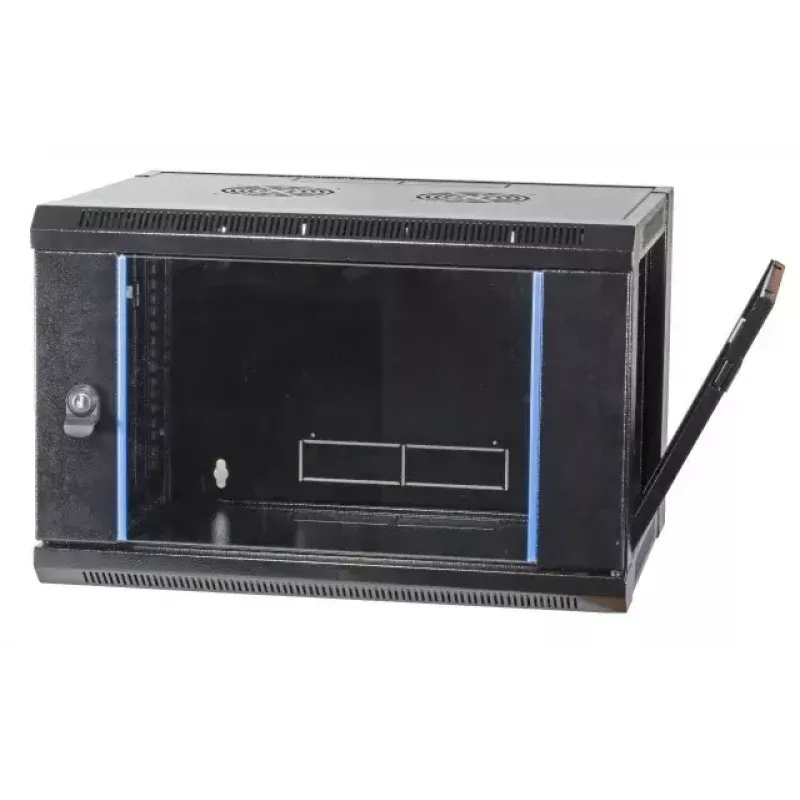

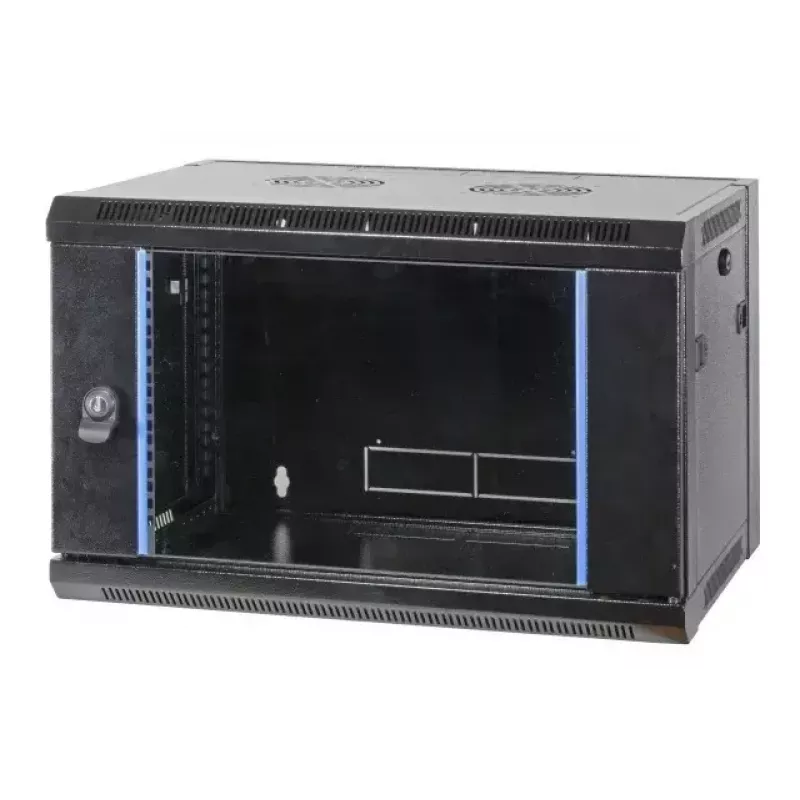

Wandmontage-Gehäuse EFB Elektronik 691706FTS.1

Das EFB Elektronik 691706FTS.1 Wandmontage-Gehäuse ist ein Stahlblechgehäuse mit verschraubtem Rahmen, das zur Montage von Netzwerk- und Elektronikgeräten an Wänden konzipiert ist. Es wird unmontiert geliefert und ist selbstbelüftet; Dach, Boden und Rückwand verfügen über vorgestanzte Öffnungen für die Kabeleinführung (230 x 41 mm) und das Dach ist für die Montage von zwei Einzellüftern (Art.-Nr. 691664) vorbereitet. Im Inneren befinden sich zwei frontseitige, tiefenverstellbare 19"-Profilschienen. Die Fronttür verfügt über ein 4 mm starkes zertifiziertes Sicherheitsglasfenster und ein Schloss. Die Gehäuseteile sind vollständig geerdet, die Oberflächenbeschichtung ist RAL9005 tiefschwarz und das Gehäuse hat die Schutzart IP20 bei einer maximalen Belastung von 60 kg. Zwei Schlüssel sind im Lieferumfang enthalten.

Vorteile

Das Stahlblechgehäuse mit verschraubtem Rahmen bietet stabilen mechanischen Schutz und bleibt dennoch kompakt für die Wandmontage. Abnehmbare Seitenwände mit Schnellverschlüssen ermöglichen schnellen Zugang für Installation und Wartung. Vorgestanzte Kabeleinführungen und ein für die Lüftermontage vorbereitetes Dach vereinfachen das Kabelmanagement und die Kühlungserweiterungen. Tiefenverstellbare 19"-Profilschienen erlauben die flexible Montage von Netzwerkgeräten. Die Fronttür mit zertifiziertem Sicherheitsglas und Schloss bietet Sichtbarkeit und physische Sicherheit für installierte Geräte.

Geeignet für

• Montage von Switches, Patchpanels und kleinen Servern in Büro- und Telekommunikationsschränken
• Wandmontierte Installationen in IT-Räumen, Serverräumen und Netzwerkanschlusspunkten
• Gehäuse für strukturierte Verkabelung und kleine Netzwerkknoten

Wichtige Spezifikationen

• Marke: EFB Elektronik, Modell 691706FTS.1
• Abmessungen (B x T x H): 570 x 450 x 370 mm
• Montage: Wandmontage, wird unmontiert geliefert
• Profilschienen: 2 x 19" frontseitig, tiefenverstellbar

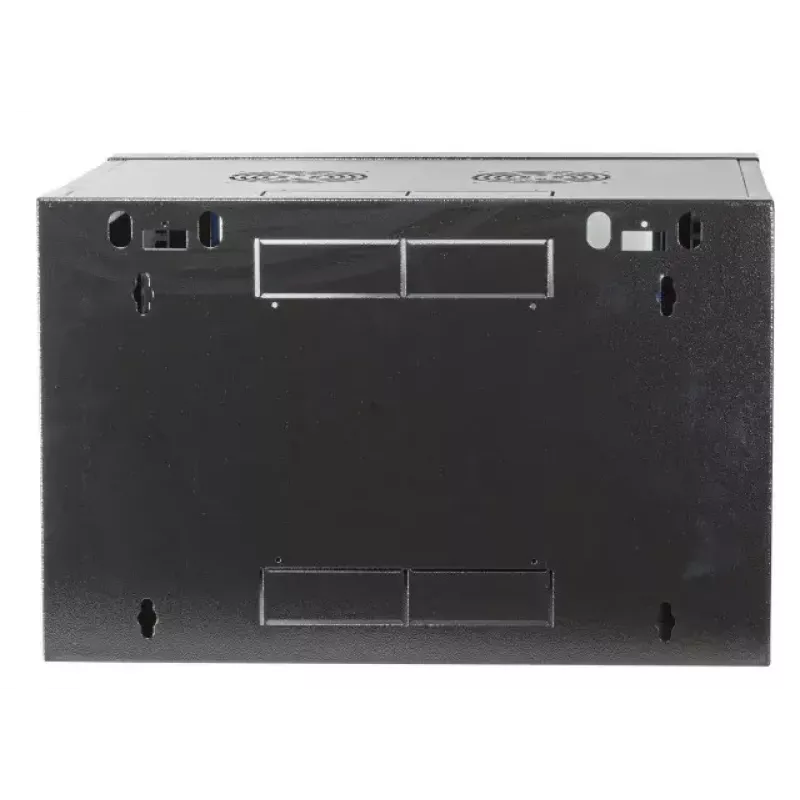

• Kabeleinführungen: Vorgestanzte Öffnungen 230 x 41 mm (Dach, Boden, Rückwand)
• Lüfterunterstützung: Dach vorbereitet für 2 x Einzellüfter (Art.-Nr. 691664)

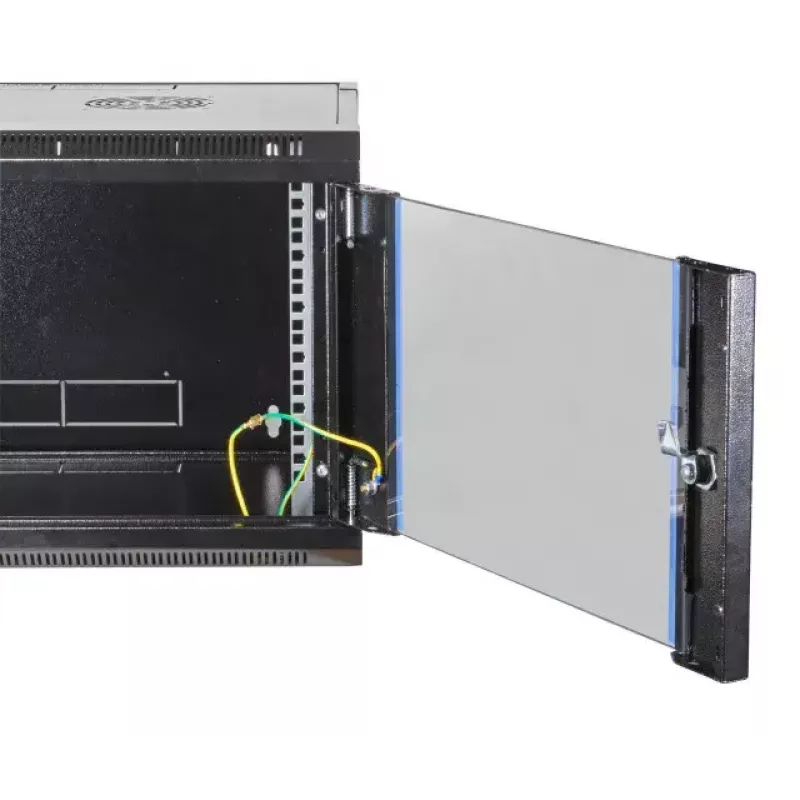

• Tür: Fronttür mit 4 mm zertifiziertem Sicherheitsglas und Schloss
• Schutzart: IP20
• Max. Belastung: 60 kg
• Oberfläche: Lackierung RAL9005 (tiefschwarz)
• Zubehör: 2 x Schlüssel

Verwendung

Packen Sie das Gehäuse aus der Transportverpackung aus und montieren Sie es gemäß der beiliegenden Montageanleitung. Befestigen Sie das Gehäuse an einer geeigneten Wandstruktur mit für das Gehäusegewicht und die geplante Belastung geeigneten Dübeln und Befestigungen. Entfernen Sie die Seitenwand über den Schnellverschluss, um Zugang zum Innenraum zu erhalten und die 19"-Profilschienen auf die für Ihre Geräte erforderliche Tiefe einzustellen. Führen Sie die Kabel durch die vorgestanzten Öffnungen (230 x 41 mm) in Dach, Boden oder Rückwand und installieren Sie optionale Lüfter an den vorbereiteten Dachpositionen, falls eine aktive Belüftung erforderlich ist. Schließen und verriegeln Sie die Fronttür nach der Installation; halten Sie das Gehäuse gemäß den örtlichen Elektrovorschriften geerdet.

Empfehlungen

Installieren Sie das Gehäuse an einer tragfähigen, vibrationsfreien Wand und stellen Sie sicher, dass die Dübel und Befestigungen für das Gesamtgewicht von Gehäuse und Geräten geeignet sind. Sorgen Sie für ausreichend Freiraum zur Luftzirkulation und für Wartungszugang; fügen Sie Lüfter hinzu, wenn die Geräte erhebliche Wärme erzeugen. Stellen Sie eine ordnungsgemäße Erdung während der Installation sicher und befolgen Sie die örtlichen Sicherheits- und Verkabelungsvorschriften.
