Wandmontage-Rack Digitus DN-10-SET-3

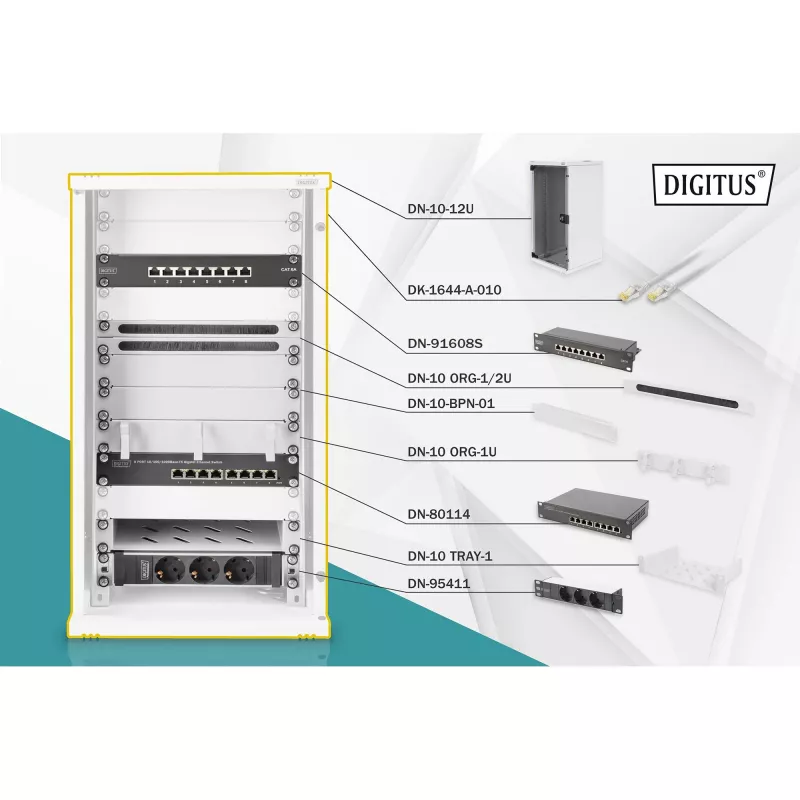

Komplettset zum Aufbau eines kompakten 254-mm-(10")-Netzwerks, bestehend aus einem Wandgehäuse (12HE), Fachboden, Steckdosenleiste, Gigabit-Ethernet-Switch, geschirmtem 8-Port-CAT6-Patchpanel, Patchkabeln, Blindabdeckung und Kabelmanagement-Zubehör. Das Paket enthält aufeinander abgestimmte Komponenten für eine schnelle Installation und ordentliche Kabelführung, geliefert in einer einzigen kompakten Box.

Vorteile

Das 254-mm-(10")-Format ist für Installationen mit begrenztem Platz konzipiert und eignet sich für Zuhause, das Büro oder kleine Verteilerpunkte. Vorausgewählte Komponenten wie das Wandgehäuse DN-10-12U, der Fachboden DN-10 TRAY-1 und der 8-Port-Switch DN-80114 vereinfachen den Aufbau und reduzieren die Planungszeit. Das enthaltene geschirmte CAT6-Patchpanel und die S-FTP-Patchkabel verbessern die Signalintegrität und reduzieren Störungen. Das Set bietet Montagezubehör und Kabelmanagement, um eine organisierte Rack-Umgebung aufrechtzuerhalten.

Technische Daten

• WandgehäVerwendung: DN-10-12U, 12HE, Maße 592 x 312 x 300 mm
• Fachboden: DN-10 TRAY-1, 1HE
• Steckdosenleiste: DN-95411, 1HE, 3x Schutzkontakt-Steckdose

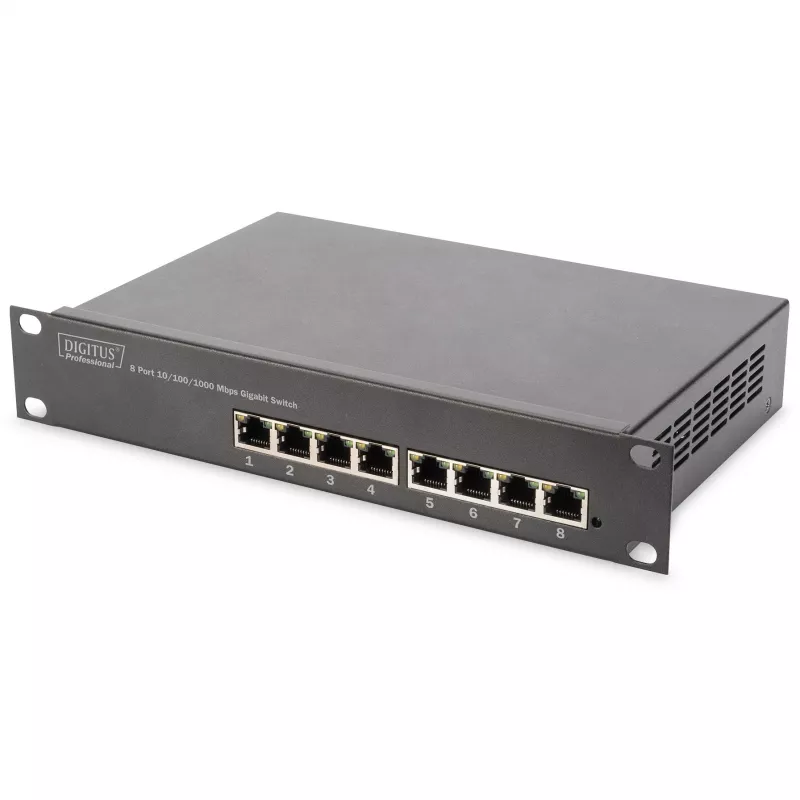

• Switch: DN-80114, Gigabit Ethernet, 8 Ports

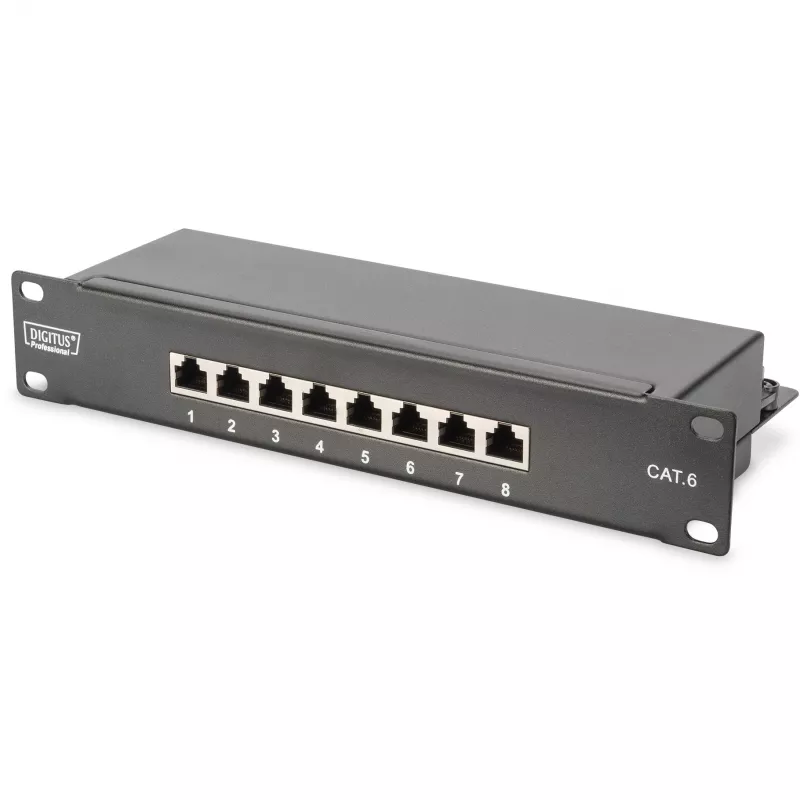

• Patchpanel: DN-91608S, CAT6 Klasse E, 8-Port, geschirmt
• Patchkabel: 10 × DK-1644-010, CAT6, S-FTP, 1 m
• Blindabdeckung: DN-10-BPN-01, 1 Höheneinheit
• Kabelbürstenleiste: DN-10-ORG-1/2U
• Kabelmanagement-Panel: DN-10-ORG-1U

Verwendung

Montieren Sie das Wandgehäuse DN-10-12U an einem geeigneten Ort und installieren Sie dann die DIN-genormten 12HE-Schienen. Setzen Sie den Fachboden DN-10 TRAY-1 ein, installieren Sie den Switch DN-80114 und befestigen Sie das Patchpanel DN-91608S in den entsprechenden Höheneinheiten. Verbinden Sie die Geräte mit den mitgelieferten CAT6-S-FTP-Patchkabeln DK-1644-010 und führen Sie die Kabel durch die Kabelbürstenleiste und das Management-Panel, um Ordnung zu halten. Schließen Sie die Geräte an die Steckdosenleiste DN-95411 an und decken Sie ungenutzte Höheneinheiten mit der Blindabdeckung DN-10-BPN-01 ab.

Empfehlungen

Für optimale Leistung verwenden Sie geschirmte Verkabelung für Verbindungen zu externen Metallrohren und sorgen Sie für Belüftung von Switch und Stromanschlüssen. Prüfen Sie vor der Montage die Kompatibilität der installierten Geräte mit der 254-mm-(10")-Rackbreite.
