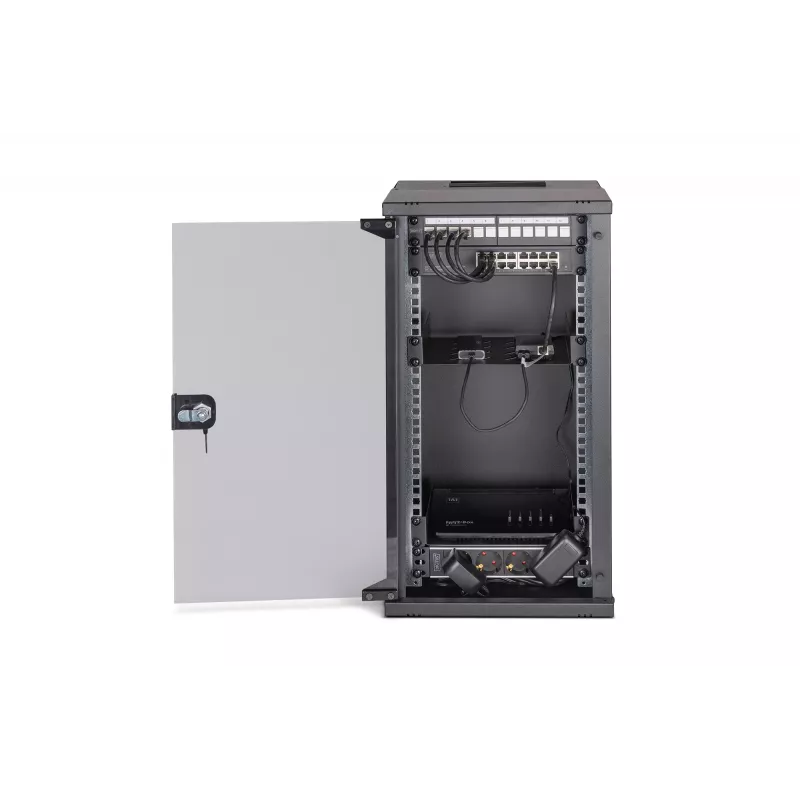

Wandmontierter Rack Digitus DN-49105-SET 12U 60 kg IP20

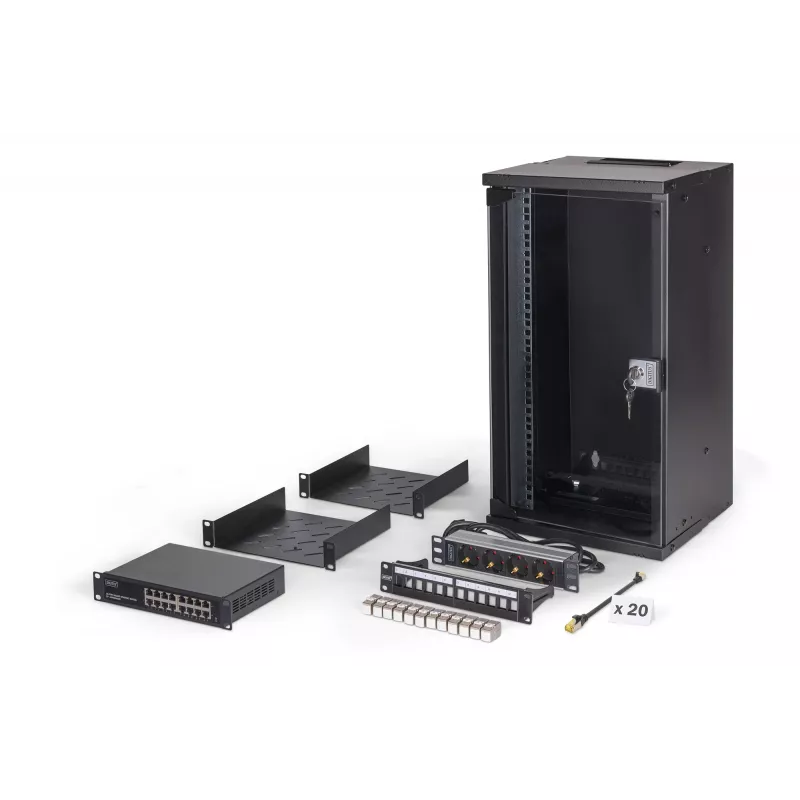

Komplettset zum Aufbau eines kompakten 254-mm-(10-Zoll)-Netzwerks, bestehend aus einem wandmontierbaren SOHO-PRO-Gehäuse (12U, 595 x 315 x 300 mm, unmontiert geliefert), zwei 1U-Fachböden, einer 1U-Steckdosenleiste mit Schutzkontakt, einem 16-Port-Gigabit-Ethernet-Switch, einem modularen 12-Port-Patchpanel, zwölf geschirmten CAT-6A-Keystone-Modulen und zwanzig 0,25 m langen CAT-6A-S/FTP-Patchkabeln. Die Komponenten sind aufeinander abgestimmt für eine schnelle Installation und werden in einem kompakten Karton geliefert, der einfachen Transport und Lagerung ermöglicht.

Vorteile

Die SOHO-Pro-10-Zoll-Lösung bietet einen platzsparenden Netzwerkschrank, der für Privathaushalte, kleine Büros oder enge Unterverteilungen konzipiert ist. Alle wesentlichen aktiven und passiven Komponenten sind enthalten und hinsichtlich der Kompatibilität vorausgewählt, um die Verkabelung zu vereinfachen und die Installationszeit zu verkürzen. Das Gehäuse wird unmontiert geliefert, um Versandraum zu sparen, und eine Schritt-für-Schritt-Anleitung macht den Aufbau unkompliziert.

Technische Spezifikationen

• Abmessungen des Wandgehäuses (H x B x T): 595 x 315 x 300 mm (unmontiert geliefert)
• Gehäusehöhe: 12U; Tragfähigkeit: bis 60 kg
• Rahmentyp: geschlossen; Material: Stahl; Farbe: schwarz
• Steckdosenleiste: 1U mit 4 Schutzkontaktsteckdosen, 250 VAC 50/60 Hz, 16 A, 4000 W; Anschlusskabel H05VV-F 3G 1,5 mm², 2 m, mit Schutzkontaktstecker
• Switch: Gigabit-Ethernet, 16 Ports; konform mit IEEE 802.3, 802.3u, 802.3ab und 802.3x
• Patchpanel: modular, 12-Port
• Keystone-Module: 12 × CAT 6A geschirmt (10GBase-T, 500 MHz), geeignet für PoE/PoE+/4PPoE (IEEE 802.3af/at/bt), GHM-T-Verdrahtung
• Patchkabel: 20 × CAT 6A S/FTP, Kupfer, LSZH, AWG 26/7, Länge 0,25 m, Farbe schwarz

Verwendung

Packen Sie die Komponenten aus dem Karton aus und folgen Sie der beiliegenden Schritt-für-Schritt-Anleitung, um das Wandgehäuse zu montieren und zu befestigen. Installieren Sie die 1U-Fachböden und montieren Sie das modulare 12-Port-Patchpanel in der gewünschten Höhe. Rasten Sie die geschirmten CAT-6A-Keystone-Module in das Patchpanel ein und verbinden Sie die Patchkabel mit den entsprechenden Ports am Patchpanel und am Gigabit-Switch. Montieren Sie den Switch im Schrank und schließen Sie die Steckdosenleiste mit dem mitgelieferten 2-m-Kabel an die Stromversorgung an. Verlegen Sie die Kabel ordentlich, um Zugbelastung zu vermeiden, und stellen Sie eine ordnungsgemäße Erdung der geschirmten Komponenten sicher.

Empfehlungen

Für eine zuverlässige Netzwerkleistung verwenden Sie geschirmte Verkabelung und stellen Sie sicher, dass Gehäuse und Keystone-Module ordnungsgemäß geerdet sind. Installieren Sie den Schrank an einem trockenen, belüfteten Ort und vermeiden Sie eine Überlastung des Racks über seine Tragfähigkeit von 60 kg hinaus. Überprüfen Sie vor der Integration die Firmware- und Normenkompatibilität von Switch und Keystone-Modulen mit der vorhandenen Ausrüstung.
