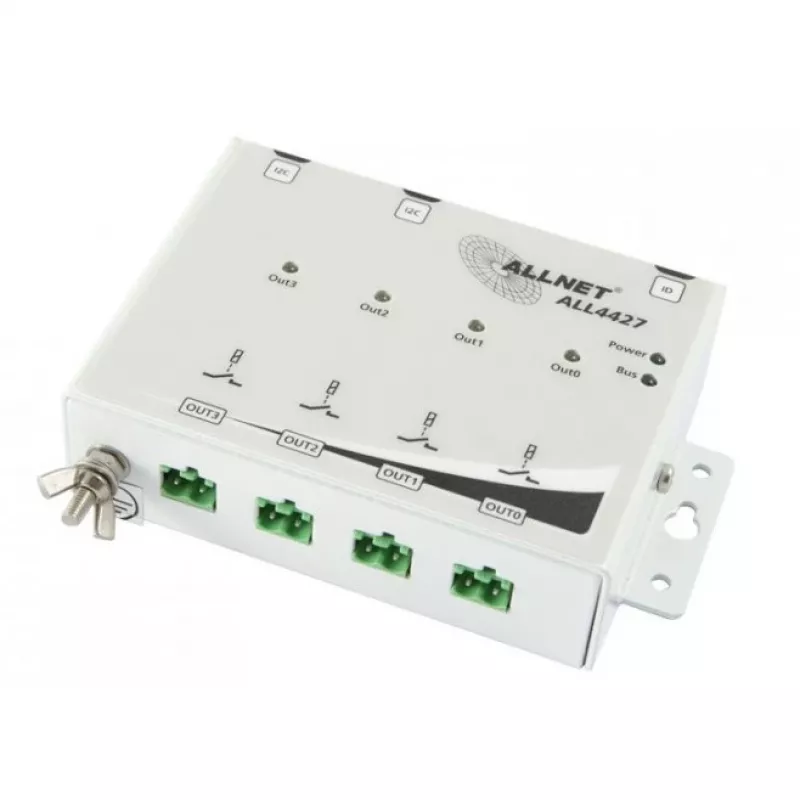

Elektrisches Relais ALLNET ALL4427 Weiß

Das ALLNET ALL4427 Weiß ist ein kompaktes 4-Port-Relaisausgabemodul in einem Metallgehäuse, das für die Wandmontage konzipiert wurde. Kompatibel mit Geräten der Serien ALL3418v2, ALL3500, ALL4500 und ALL5000 ermöglicht es zuverlässiges Schalten von Wechselstromkreisen bis zu 250 V und 10 A pro Relais. Das Gerät ist in Weiß ausgeführt und für den Einsatz dort vorgesehen, wo ein langlebiges Relaisausgabemodul mit ansprechendem Erscheinungsbild benötigt wird.

Vorteile

Das Metallgehäuse bietet mechanischen Schutz und unterstützt die Wandmontage. Vier unabhängige Relaiskanäle ermöglichen eine separate EIN/AUS-Steuerung mehrerer Stromkreise. Jedes Relais ist für das Schalten von 250 V AC bei bis zu 10 A ausgelegt und eignet sich für eine Vielzahl von Lasten. Das kompakte Design vereinfacht die Installation in Schalttafeln oder kleinen Elektrogehäusen.

Geeignet für

• Fernschaltung von Beleuchtungskreisen
• Steuerung von Kleinmotoren und Pumpen innerhalb der 10-A-Grenze
• Integration mit ALL3418v2 / ALL3500 / ALL4500 / ALL5000 Systemen
• Hausautomations- und Gebäudesteuerungsprojekte

Technische Daten

• Marke: ALLNET
• Modell / MPN: ALL4427
• EAN: 4038816988256
• Anzahl der Relaisausgänge: 4
• Schaltvermögen: 250 V AC, 10 A pro Relais
• GehäVerwendung: Metall, Option zur Wandmontage
• Kompatibel mit: ALL3418v2, ALL3500, ALL4500, ALL5000 (nicht kompatibel mit älteren ALL3000/ALL4000 Serien)

Verwendung

Montieren Sie das ALL4427 an einer geeigneten Wand oder in einem Elektrogehäuse unter Verwendung der integrierten Befestigungspunkte. Schließen Sie die Steuereingänge und die Lastkreise gemäß dem Schaltplan des Systems an, mit dem Sie es integrieren (ALL3418v2 / ALL3500 / ALL4500 / ALL5000). Stellen Sie sicher, dass die gesamte Stromversorgung vor der Verdrahtung unterbrochen ist. Schalten Sie nach der Installation die Stromversorgung ein und betätigen Sie jedes Relais über die kompatible Steuerung, um die angeschlossenen Lasten EIN- oder AUSzuschalten. Befolgen Sie bei Installation und Inbetriebnahme die üblichen elektrischen Sicherheitsverfahren.

Empfehlungen

Überschreiten Sie nicht die angegebenen Grenzwerte von 10 A pro Relais und 250 V AC. Überprüfen Sie vor der Installation die Kompatibilität mit Ihrer Steuerungsserie und vermeiden Sie die Verwendung des Geräts mit älteren ALL3000- oder ALL4000-Geräten. Bei dauerhaften Installationen sichern Sie die Verdrahtung und verwenden Sie entsprechend dimensionierte Schutzeinrichtungen (Sicherungen oder Leitungsschutzschalter).
