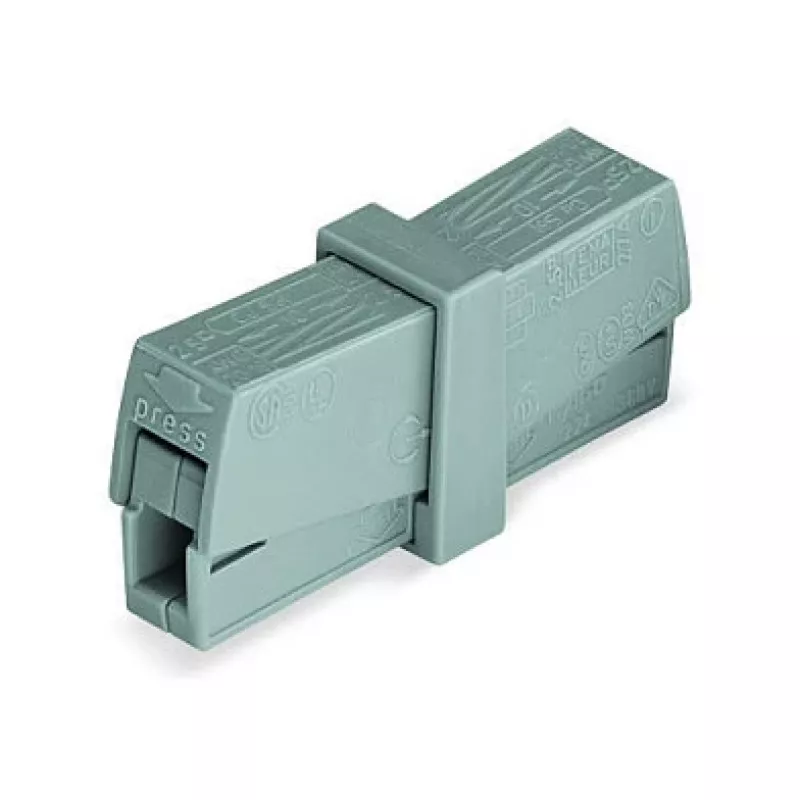

WAGO 224-201 Service Connector 2-Leiter Push-in Klemme

Der WAGO 224-201 ist ein kompakter 2-Leiter Service Connector für schnelle und zuverlässige Verdrahtung in elektrischen Installationen. Mit der innovativen Push-in CAGE CLAMP®-Anschlusstechnik ermöglicht er das werkzeuglose Einführen von massiven und feindrähtigen Leitern, was die Installationszeit erheblich verkürzt. Das transparente Gehäuse ermöglicht die Sichtprüfung des Anschlusses, während der orangefarbene Betätigungshebel eine einfache Handhabung gewährleistet. Ideal für Abzweigdosen, Beleuchtungskörper und Schaltschränke, bietet diese Klemme eine Bemessungsspannung von 400 V und einen Bemessungsstrom von 24 A, was sie für eine Vielzahl industrieller und gewerblicher Anwendungen geeignet macht.

Vorteile

Werkzeugloser Push-in-Anschluss für massive und feindrähtige Leiter bis 2,5 mm² spart Zeit und Mühe. Kompaktes Design mit transparentem Gehäuse ermöglicht einfache Kontrolle der Leitereinführung. Orangefarbener Betätigungshebel zeigt den Schaltzustand deutlich an. Ausgelegt für 400 V und 24 A, geeignet für anspruchsvolle Umgebungen. Vibrationssicherer und wartungsfreier Anschluss gewährleistet langfristige Zuverlässigkeit.

Geeignet für

• Abzweigdosen und Verteiler
• Beleuchtungs- und Leuchtenanschlüsse
• Schaltschränke und Automatisierungssysteme
• HLK- und Gebäudetechnik
• Industriemaschinen und -anlagen

Technische Daten

• Anschlusstechnik: Push-in CAGE CLAMP®
• Anzahl der Anschlusspunkte: 2
• Anzahl der Potentiale: 1
• Bemessungsspannung (EN): 400 V
• Bemessungsstoßspannung: 4 kV
• Bemessungsstrom (EN): 24 A
• Leiterquerschnitt: 0,5 ... 2,5 mm² (20 ... 14 AWG)
• Abisolierlänge: 11 mm (0,43 in)
• Farbe: Transparentes Gehäuse, orangefarbener Betätigungshebel
• Isolierstoff: Polycarbonat (PC)
• Brennbarkeitsklasse (UL94): V2
• Betriebstemperatur: -20 ... +85 °C
• Verschmutzungsgrad: 2
• Montageart: Freiverdrahtung
• Zulassungen: ENEC, VDE, UL, CSA, KEMA/KEUR, PSE, RCM, CCC, EAC, RoHS, REACH

Empfehlungen

Für optimale Leistung verwenden Sie WAGO-Leiter ohne Aderendhülse oder Aderendhülsen für feindrähtige Drähte. Achten Sie auf eine korrekte Abisolierlänge von 11 mm für einen sicheren Anschluss. Geeignet für den Einsatz in Umgebungen mit Verschmutzungsgrad 2.
