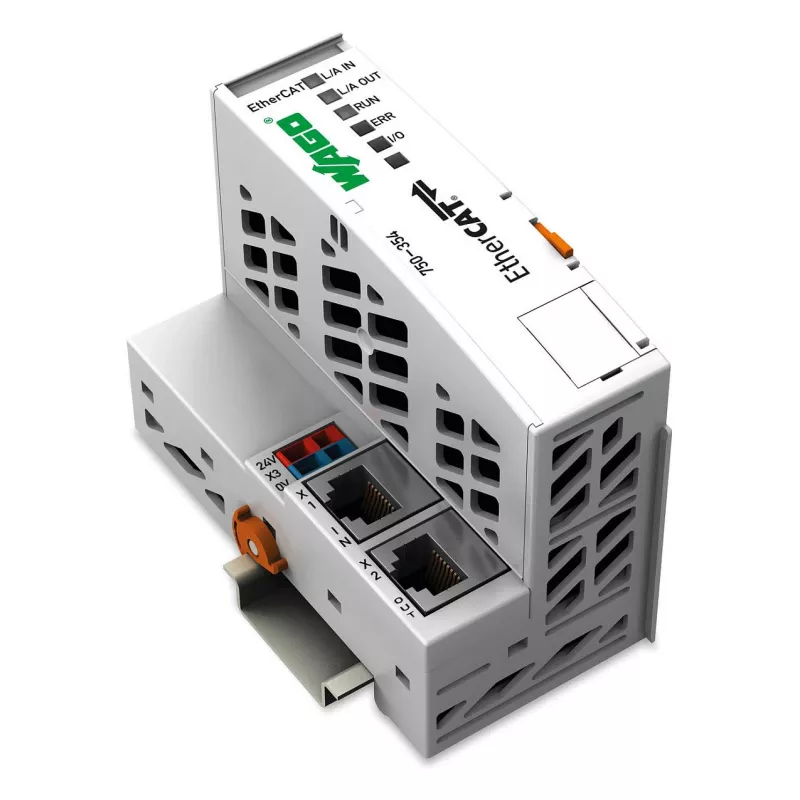

WAGO 750-354 EtherCAT Fieldbus Koppler, 100 Mbit/s, 24 VDC, DIN-Schiene

Der WAGO 750-354 EtherCAT-Feldbuskoppler verbindet ein EtherCAT-Netzwerk mit dem kompakten I/O-System von WAGO. Mit einer Datenrate von 100 Mbit/s überträgt dieser Koppler Prozessdaten schnell und effizient, was ihn ideal für Hochleistungs-Automatisierungsaufgaben macht. Er wird direkt auf der DIN-Schiene 35 montiert und bietet ein robustes IP20-Gehäuse für den Schaltschrankeinbau.

Vorteile

Dieser Koppler unterstützt bis zu 64 I/O-Module lokal und kann mit Busverlängerungsmodulen auf 250 erweitert werden. Seine 24-VDC-Systemversorgung verfügt über einen weiten Bereich von 18,5...30 V, was die Betriebsstabilität gewährleistet. Die integrierte CAGE CLAMP®-Anschlusstechnik bietet eine zuverlässige, vibrationsfeste Verdrahtung für die Feldversorgung.

Geeignet für

• Industrielle Automatisierung und Maschinensteuerung
• Gebäudeautomationssysteme
• Prozesssteuerungs- und Überwachungsnetzwerke
• Verteilte I/O-Anwendungen über EtherCAT

Wichtige technische Daten

• Kommunikationsprotokoll: EtherCAT
• Datenübertragungsrate: 100 Mbit/s
• Anzahl der direkt anschließbaren I/O-Module: 64 (bis zu 250 mit Busverlängerung)
• Systemversorgungsspannung: 24 VDC (18,5...30 V)
• Feldversorgungsstrom: 10 A
• Stromaufnahme (intern): 100 mA bei 24 V
• Betriebstemperatur: 0...55 °C
• Lagertemperatur: -40...85 °C
• Montageart: DIN-Schiene 35
• Schutzart: IP20
• Gehäusematerial: Polycarbonat, Polyamid 6.6
• Abmessungen (B x H x T): 49,5 x 96,8 x 71,9 mm
• Gewicht: 102,88 g

Empfehlungen

Für einen vollständigen EtherCAT-Knoten kombinieren Sie diesen Koppler mit passenden WAGO-I/O-Modulen und einem Busverlängerungsmodul, wenn mehr als 64 Kanäle benötigt werden. Stellen Sie sicher, dass die Stromversorgung für den gesamten Feldstrom richtig dimensioniert ist, und beachten Sie die Installationsanforderungen für PELV-Trennung.
