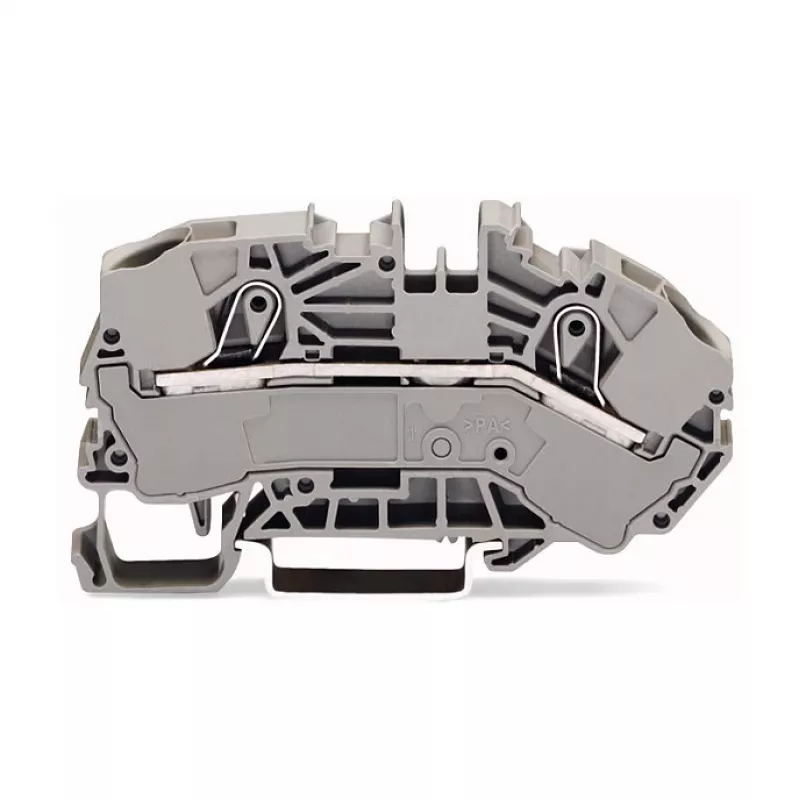

WAGO 2016-7604 Durchgangsklemme, 4-Leiter, 16 mm², 800 V, grau

Die WAGO 2016-7604 ist eine hochwertige Durchgangsklemme für zuverlässige und sichere elektrische Verbindungen. Mit 4 Leitern und einer Bemessungsspannung von 800 V ist sie ideal für industrielle und gewerbliche Anwendungen. Die CAGE CLAMP®-Anschlusstechnik ermöglicht eine schnelle, wartungsfreie Verdrahtung.

Vorteile

• CAGE CLAMP®-Federanschluss für vibrationssichere und gasdichte Verbindungen
• Kompakte Bauform spart Platz auf der Tragschiene 35
• Bemessungsstrom bis 76 A für anspruchsvolle Lasten
• Weiter Leiterquerschnittsbereich von 0,5 bis 16 mm² (20-6 AWG)
• Gehäuse aus grauem Polyamid 66 mit Brennbarkeitsklasse V0 für Sicherheit

Geeignet für

• Schaltschränke und Verteiler
• Industrieautomation und Maschinenbau
• Gebäudeinfrastruktur und Energieverteilung
• Beleuchtungs- und HLK-Systeme

Wichtige technische Daten

• Produkttyp: Durchgangsklemme
• Anzahl der Leiter: 4
• Anschlusstechnik: CAGE CLAMP®
• Befestigungsart: Tragschiene 35
• Bemessungsspannung (IEC/EN 60947-7-1): 800 V
• Bemessungsstoßspannung: 8 kV
• Bemessungsstrom (IEC/EN 60947-7-1): 76 A
• Nennquerschnitt: 16 mm² (6 AWG)
• Massiver Leiter: 0,5 - 16 mm² (20 - 6 AWG)
• Mehrdrähtiger Leiter: 0,5 - 16 mm² (20 - 6 AWG)
• Feindrähtiger Leiter: 0,5 - 16 mm² (20 - 6 AWG)
• Feindrähtig mit Aderendhülse: 0,5 - 10 mm² (20 - 8 AWG)
• Abisolierlänge: 20 - 22 mm
• Isolierstoff: Polyamid 66 (PA 66)
• Farbe: Grau
• Betätigungsart: Push-in, Betätigungswerkzeug
• Verschmutzungsgrad: 3
• Brennbarkeitsklasse (UL94): V0
• Abmessungen (BxHxT): 12 mm x 85,7 mm x 40,8 mm

Empfehlungen

Für optimale Leistung verwenden Sie WAGO-Betätigungswerkzeuge und Zubehör. Achten Sie auf die richtige Abisolierlänge (20-22 mm) für sichere Verbindungen. Geeignet für den Einsatz in Umgebungen mit Verschmutzungsgrad 3.
