WAGO 2016-1304 TOPJOB S Durchgangsklemme, 4-Leiter, 16 mm², 800 V, grau

Die WAGO 2016-1304 ist eine hochwertige Durchgangsklemme aus der TOPJOB S-Serie, ausgelegt für zuverlässige und effiziente elektrische Verbindungen. Mit der CAGE CLAMP® S-Anschlusstechnik ermöglicht sie eine schnelle, werkzeuglose Verdrahtung von massiven und feindrähtigen Leitern. Diese 4-Leiter-, 1-Potential-Klemme ist für 800 V und 76 A ausgelegt und eignet sich für eine Vielzahl von Industrie- und Gebäudeautomationsanwendungen.

Vorteile

Steckbetätigung reduziert die Installationszeit; kompaktes Design spart Platz auf der DIN-35-Schiene; erschütterungssichere und wartungsfreie Verbindungen; hohe Temperaturbeständigkeit und UL 94 V-0-Brandschutzklasse für Sicherheit.

Geeignet für

• Schaltschränke und Schaltanlagen
• Gebäudeautomation und Beleuchtungssysteme
• Industriemaschinen und -anlagen
• Stromverteilung und Abzweigdosen

Wichtige technische Daten

• Klemmentyp: Durchgangsklemme
• Serie: TOPJOB S
• Anzahl der Leiter: 4
• Anzahl der Potentiale: 1
• Anschlusstechnik: CAGE CLAMP® S
• Betätigungsart: Steckbetätigung
• Nennquerschnitt: 16 mm² (AWG 6)
• Massivleiterbereich: 0,5 ... 25 mm² (20 ... 4 AWG)
• Feindrähtiger Leiterbereich: 0,5 ... 16 mm² (20 ... 6 AWG)
• Abisolierlänge: 18 ... 20 mm
• Montageart: DIN-35-Schiene
• Farbe: Grau
• Bemessungsspannung (EN): 800 V
• Bemessungsstoßspannung: 8 kV
• Bemessungsstrom (EN): 76 A
• Verschmutzungsgrad: 3
• Überspannungskategorie: III
• Isolierstoff: Polyamid (PA 66)
• Brandschutzklasse: UL 94 V-0
• Betriebstemperatur: -35 ... +105 °C

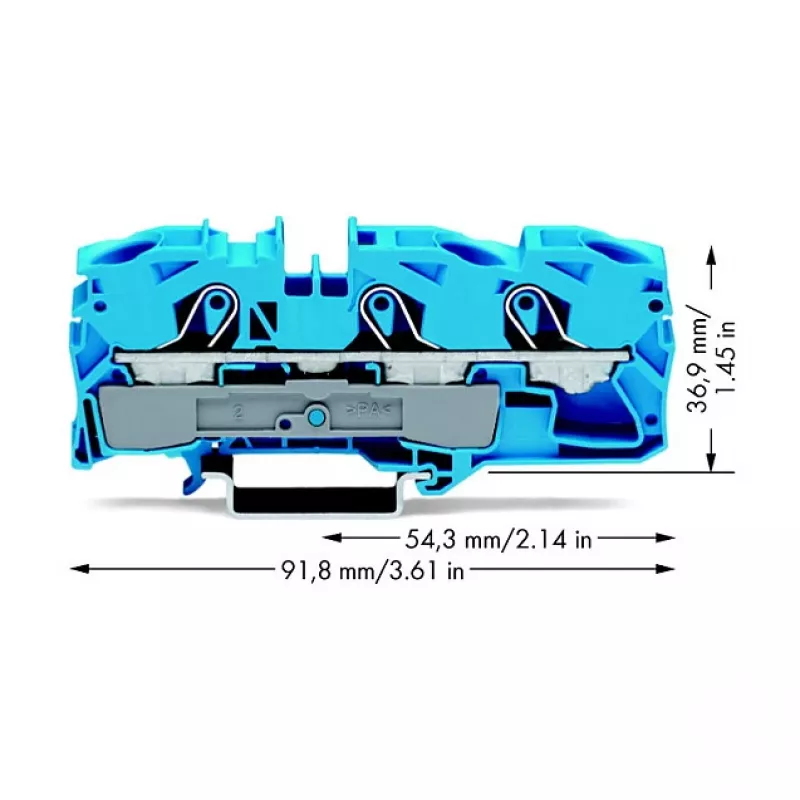

• Abmessungen (BxHxT): 12 mm x 91,8 mm x 36,9 mm

Empfehlungen

Für optimale Leistung verwenden Sie WAGO-Beschriftungsstreifen und Zubehör. Achten Sie auf die richtige Abisolierlänge und Leitereinführung für sichere Verbindungen.
