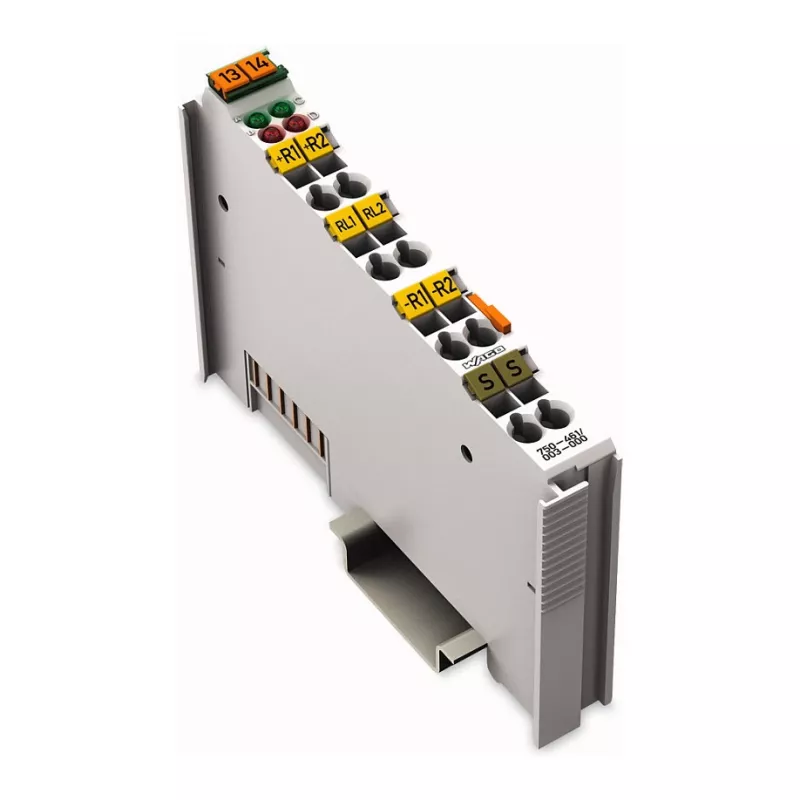

WAGO 750-461/003-000 2-Kanal-Analogeingangsklemme 0,08-2,5 mm²

In der industriellen Automatisierung ist die zuverlässige Erfassung analoger Signale entscheidend für präzise Steuerung und Überwachung. Die WAGO 750-461/003-000 2-Kanal-Analogeingangsklemme löst diese Herausforderung, indem sie ein kompaktes, auf DIN-Schiene montierbares Modul bereitstellt, das analoge Spannungs- oder Stromsignale in digitale Daten für Ihre SPS umwandelt. Mit der CAGE CLAMP®-Anschlusstechnik ist die Verdrahtung schnell, sicher und wartungsfrei, selbst in rauen Umgebungen.

Für wen ist es geeignet

Diese Klemme ist ideal für Systemintegratoren, Maschinenbauer und Instandhaltungsingenieure, die analoge Sensoren wie Temperaturtransmitter, Drucksensoren oder Durchflussmesser in ein WAGO-I/O-System integrieren müssen. Sie eignet sich für Anwendungen in der Fabrikautomation, Prozesssteuerung, Gebäudeautomation und Energiemanagement, wo Platz begrenzt und Zuverlässigkeit von größter Bedeutung ist.

Hauptmerkmale

• 2 analoge Eingangskanäle, einzeln konfigurierbar für Spannung oder Strom
• Große Eingangsbereiche: 0-10 V, ±10 V, 0-5 V, ±5 V, 2-10 V, 1-5 V, 0-20 mA, 4-20 mA, ±20 mA
• 12-Bit-Auflösung für präzise Signalumwandlung
• Schnelle Wandlungszeit von 2 ms für beide Kanäle
• Werkzeuglose CAGE CLAMP®-Verbindung für massive oder feindrähtige Leiter von 0,08 bis 2,5 mm² (28-14 AWG)
• Elektrische Trennung von 500 V zwischen System- und Feldebene
• Kompaktes Design: nur 12 mm breit, spart Platz auf der DIN-Schiene
• Betrieb mit 5 VDC-Systemversorgung, Stromaufnahme nur 30 mA typisch
• Diagnose über LEDs für jeden Kanal

Technische Daten

• Anzahl der Analogeingänge: 2
• Eingangstyp: Spannung/Strom (konfigurierbar)
• Spannungsbereiche: 0-10 V, ±10 V, 0-5 V, ±5 V, 2-10 V, 1-5 V
• Strombereiche: 0-20 mA, 4-20 mA, ±20 mA
• Auflösung: 12 Bit
• Wandlungszeit: 2 ms (für 2 Kanäle)
• Anschlusstechnik: CAGE CLAMP®
• Leiterquerschnitt: 0,08 - 2,5 mm² / 28 - 14 AWG (massiv und feindrähtig)
• Systemversorgungsspannung: 5 VDC (über Systembus)
• Stromaufnahme (System): 30 mA typisch
• Isolation: 500 V (System/Feld)
• Befestigungsart: DIN-Schiene 35
• Betriebstemperatur: 0 bis +55 °C
• Schutzart: IP20
• Konfiguration: WAGO-I/O-PRO oder andere SPS-Software
• Datenbreite: 2 x 16-Bit-Eingangsdaten

Tipps

Stellen Sie bei der Verdrahtung sicher, dass die Stromversorgung ausgeschaltet ist, um Schäden zu vermeiden. Verwenden Sie abgeschirmte verdrillte Kabel für analoge Signale, um Störungen zu minimieren. Das Modul ist hot-swap-fähig, sodass ein Austausch ohne Abschalten des gesamten Knotens möglich ist. Für beste Genauigkeit kalibrieren Sie die Eingangsbereiche mit der Konfigurationssoftware.
