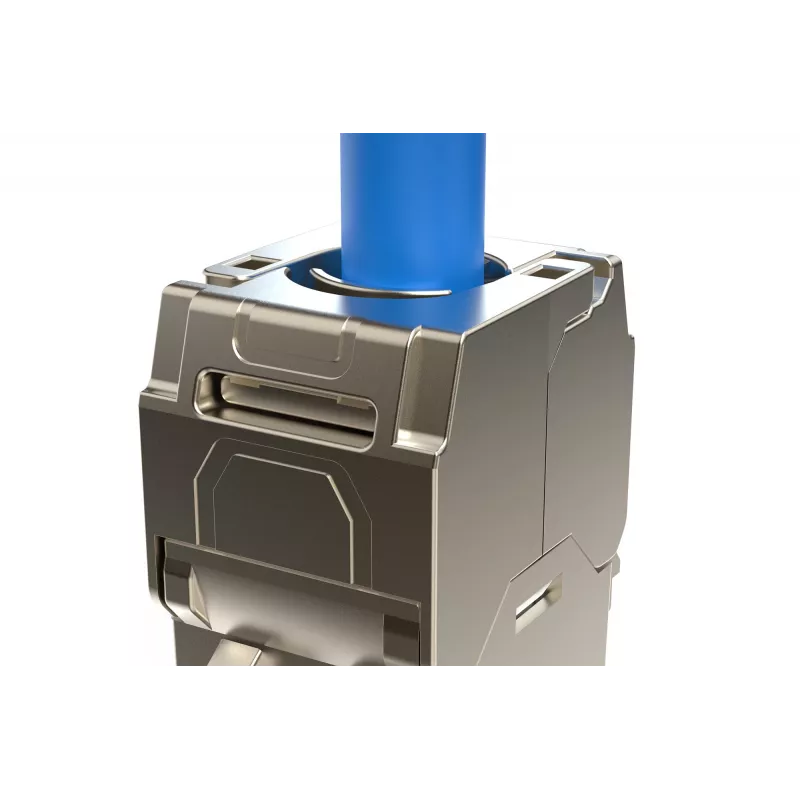

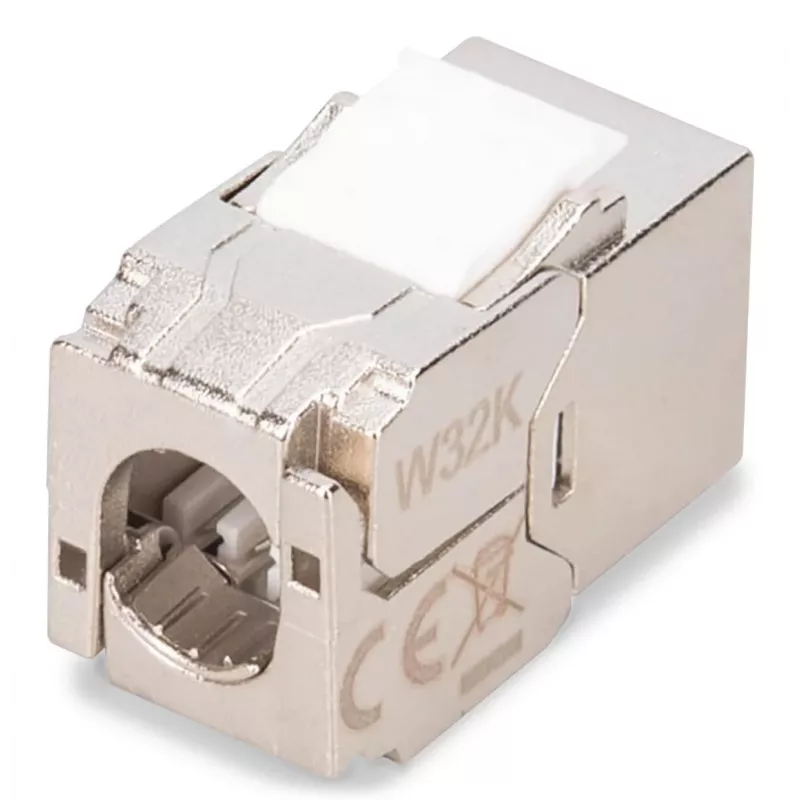

Digitus CAT 6A Kompakt-Keystone-Modul, geschirmt, werkzeuglose Montage, Anschluss, 24 Stück

Das DIGITUS CAT 6A Kompakt-Keystone-Modul (DN-93615-S-24) ist ein geschirmtes, werkzeuglos zu montierendes RJ45-Modul, das für zuverlässige 10GBase-T-Netzwerkverbindungen entwickelt wurde. Geliefert im 24er-Pack, unterstützt das Modul Cat6A-Leistung bis 500 MHz und eignet sich für den Einbau in 19"-1U-Verteilerfelder und designkompatible Anschlussdosen. Das Gehäuse besteht aus Zinkdruckguss mit 360°-Schirmkontaktierung, und die Kontaktoberflächen sind mit Nickel und 0,5 μ Goldauflage für langfristige Signalintegrität beschichtet.

Vorteile

Die werkzeuglose Feldmontage über LSA-Schneidklemmen vereinfacht die Installation und reduziert den Bedarf an Spezialwerkzeugen. Das kompakte Design ermöglicht eine dichte Reihenmontage in 483 mm (19") 1U-Panels und ist gleichzeitig kompatibel mit modularen Anschlussdosen. Das Modul unterstützt PoE-Standards (IEEE 802.3 af/at/bt) einschließlich PoE+ und 4PPoE im Permanent Link und bietet geprüfte mechanische Langlebigkeit mit mindestens 750 Steckzyklen.

Geeignet für

• Strukturierte Verkabelung in Serverräumen und Verteilerschränken
• 19" 1U Patchpanels für Installationen mit hoher Dichte
• Modulare Anschlussdosen und Wandauslässe, die geschirmte Cat6A-Verbindungen erfordern
• PoE- und PoE+-gespeiste Geräte einschließlich 4PPoE-Anwendungen

Technische Daten

• Standard: Kategorie 6A (10GBase-T), 500 MHz
• Konformität: ISO/IEC 11801 3. Ausgabe, EN 50173-1
• PoE-Unterstützung: IEEE 802.3 af/at/bt (PoE, PoE+, 4PPoE im Permanent Link)
• Steckverbinder: RJ45 (8P8C), Buchse

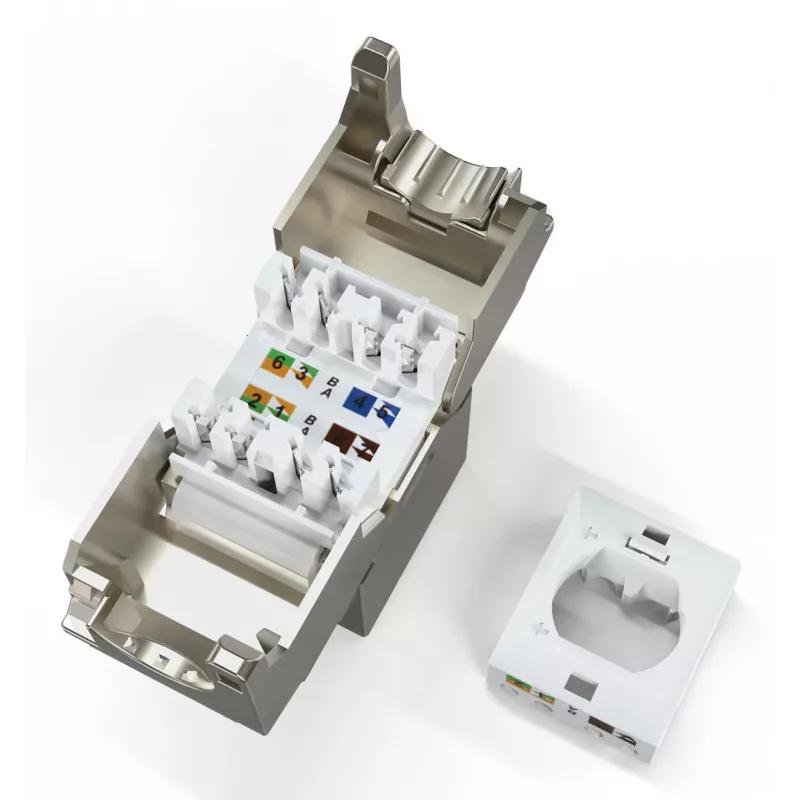

• Anschlusstechnik: LSA-Schneidklemmen, farbcodiert nach EIA/TIA 568 A & B
• Schirmung: 360°-Schirmkontaktierung; Gehäuse aus Zinkdruckguss, vernickelt
• Kontaktmaterial/-beschichtung: Phosphorbronze; Nickel mit 0,5 μ Goldauflage
• Steckkraft: Max. 30 N (IEC 60603-7-51)
• Haltekraft: 7,7 kg (Buchse auf Stecker)
• Betriebstemperatur: -20 °C bis +70 °C
• Steckzyklen: ≥ 750
• Unterstützte Leiterquerschnitte: AWG 26/7 – 22/1, Litze und Massivleiter; getestet mit AWG 22/1
• Spannungsfestigkeit: 1000 VDC (Kontakt/Kontakt), 1500 VDC (Kontakt/Erde)

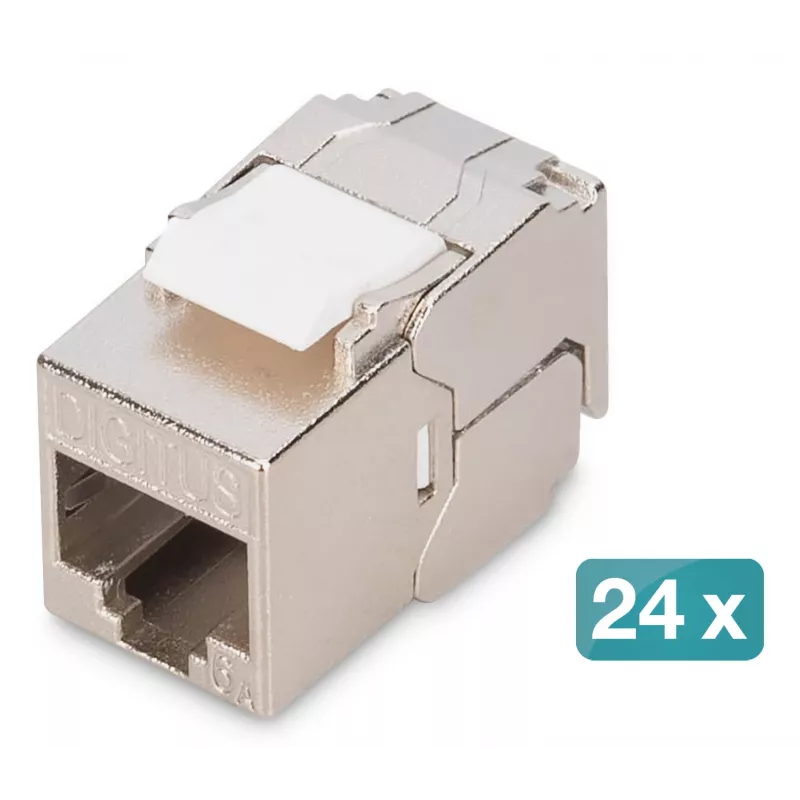

• Packungsmenge: 24 Stück

Verwendung

Bereiten Sie das Netzwerkkabel vor, indem Sie den Außenmantel entfernen und die Adernpaare gemäß dem gewählten EIA/TIA 568 A oder B Farbcode anordnen. Führen Sie die Leiter in die LSA-Schneidklemmen ein und drücken Sie sie mit dem entsprechenden LSA-Werkzeug oder einem kompatiblen Auflegewerkzeug fest; das Modul unterstützt auch die werkzeuglose Montage bei der Feldinstallation. Sichern Sie das Kabel mit der integrierten Zugentlastung und Kabelbindern und montieren Sie dann das Keystone-Modul in einem kompatiblen 19" 1U-Panel oder einer modularen Anschlussdose. Verbinden Sie Netzwerkgeräte mit einem handelsüblichen RJ45-Patchkabel.

Empfehlungen

Für optimale Leistung verwenden Sie ein Massivleiter-Installationskabel AWG 22/1 (getestete Konfiguration) und stellen Sie eine durchgängige 360°-Schirmkontinuität durch korrekte Erdung des Panels oder Gehäuses sicher. Vermeiden Sie übermäßiges Biegen der Kabel an der Anschlussstelle und befolgen Sie die EIA/TIA-Verkabelungsstandards für beste Signalleistung.
