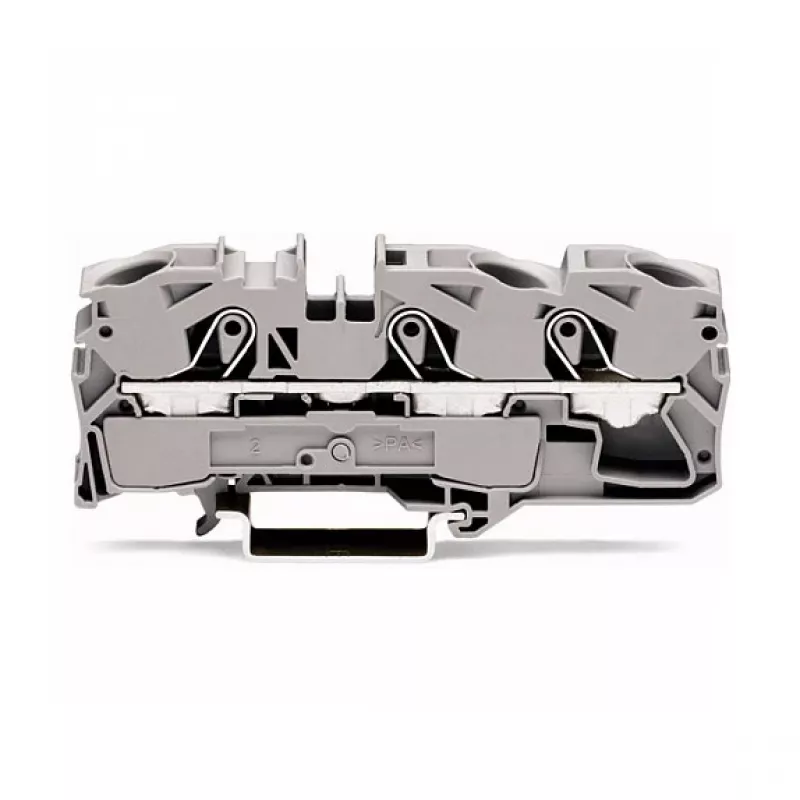

WAGO 2016-1301 Durchgangsklemme - 12 mm - 91,8 mm - 36,9 mm - 800 V

Die WAGO 2016-1301 ist eine hochwertige Durchgangsklemme für zuverlässige und effiziente elektrische Verbindungen. Dank kompaktem Design und Push-in CAGE CLAMP®-Technologie ermöglicht sie eine schnelle, werkzeuglose Verdrahtung von massiven und feindrähtigen Leitern. Ideal für industrielle Schaltschränke und Verteilerdosen, bietet diese Klemme eine Bemessungsspannung von 800 V und einen Bemessungsstrom von 76 A, was sie für anspruchsvolle Anwendungen geeignet macht.

Vorteile

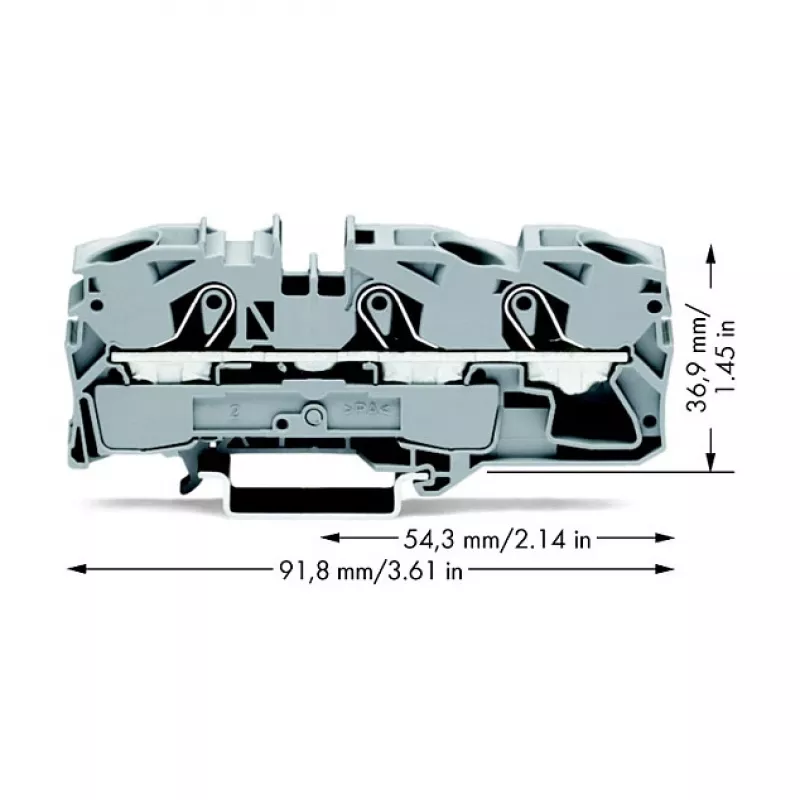

Die Push-in CAGE CLAMP®-Anschlusstechnik ermöglicht eine schnelle und sichere Leiterbefestigung ohne Spezialwerkzeug. Die kompakten Abmessungen (12 mm Breite, 91,8 mm Höhe, 36,9 mm Tiefe) sparen Platz auf DIN-35-Schienen. Das graue Polyamidgehäuse mit UL94 V-0-Brandschutzklasse gewährleistet hohe Sicherheit und Langlebigkeit. Der weite Betriebstemperaturbereich von -35 bis +85 °C ermöglicht den Einsatz in verschiedenen Umgebungen.

Geeignet für

• Industrielle Schalttafeln und Schaltanlagen
• Gebäudeautomation und Verteiler
• Maschinen- und Anlagenbau
• Elektroinstallationen, die zuverlässige Durchgangsverbindungen erfordern

Technische Daten

• Typ: Durchgangsklemme
• Anzahl der Leiter: 2
• Anzahl der Potentiale: 1
• Anschlusstechnik: Push-in CAGE CLAMP®
• Nennquerschnitt: 16 mm² (AWG 6)
• Leiterquerschnitt (massiv/mehrdrähtig): 0,5 - 16 mm² (AWG 20 - AWG 6)
• Leiterquerschnitt (feindrähtig): 0,5 - 16 mm² (AWG 20 - AWG 6)
• Bemessungsspannung (EN 60947-7-1): 800 V
• Bemessungsstoßspannung: 8 kV
• Bemessungsstrom (EN 60947-7-1): 76 A
• Montageart: DIN-35-Schiene
• Farbe: Grau
• Isolierstoff: Polyamid (PA 66)
• Brandschutzklasse: UL94 V-0
• Verschmutzungsgrad: 3
• Betriebstemperatur: -35 bis +85 °C
• Abisolierlänge: 18 - 20 mm

Empfehlungen

Für optimale Leistung verwenden Sie WAGO-Beschriftungsstreifen und Zubehör. Achten Sie auf die richtige Abisolierlänge (18-20 mm) für eine sichere Verbindung. Geeignet für Umgebungen mit Verschmutzungsgrad 3.
