WAGO 2016-1204 4-Leiter-Durchgangsklemme, 800 V, 57 A, 16 mm², grau, Hutschienenmontage

Die WAGO 2016-1204 ist eine hochwertige 4-Leiter-Durchgangsklemme für zuverlässige und wartungsfreie elektrische Verbindungen. Mit der innovativen Push-in CAGE CLAMP®-Anschlusstechnik ermöglicht sie eine schnelle, werkzeuglose Verdrahtung von massiven und feindrähtigen Leitern bis 16 mm² (6 AWG). Ausgelegt für 800 V und 57 A, ist diese Klemme ideal für industrielle Schaltschränke, Gebäudeautomation und Energieverteilung. Das kompakte Design (12 mm Breite) spart wertvollen Hutschienenplatz und bietet bis zu 4 Anschlusspunkte pro Ebene.

Vorteile

Die Push-in CAGE CLAMP®-Technologie ermöglicht das direkte Einstecken massiver Leiter ohne Werkzeug und reduziert die Installationszeit um bis zu 50 %. Die frontseitige Verdrahtung vereinfacht Zugang und Wartung. Das Gehäuse aus Polyamid (PA) bietet hervorragende Isolierung und Beständigkeit gegen Umwelteinflüsse bei einem Betriebstemperaturbereich von -35 °C bis +85 °C. Die Bemessungsstoßspannung von 8 kV gewährleistet Sicherheit in Umgebungen mit hohen Überspannungen.

Geeignet für

• Industrielle Schaltschränke und Schaltanlagen
• Gebäudeautomationssysteme (HLK, Beleuchtung, Sicherheit)
• Energieverteilung und Abzweigdosen
• Maschinenbau und Fabrikautomation
• Erneuerbare Energieanlagen (Solar, Wind)

Technische Daten

• Anzahl der Leiter: 4
• Anschlusstechnik: Push-in CAGE CLAMP®
• Montageart: Hutschiene (TS 35)
• Bemessungsspannung (EN): 800 V
• Bemessungsstrom (EN): 57 A
• Bemessungsstoßspannung: 8 kV
• Massivleiterquerschnitt: 0,5 ... 16 mm² / 20 ... 6 AWG
• Feindrähtiger Leiterquerschnitt: 0,5 ... 16 mm² / 20 ... 6 AWG
• Abisolierlänge: 25 ... 27 mm
• Isolierstoff: Polyamid (PA)
• Farbe: Grau
• Verschmutzungsgrad: 3
• Überspannungskategorie: III
• Anzahl der Anschlusspunkte: 4
• Verdrahtungsart: Frontseitige Verdrahtung
• Betriebstemperatur: -35 ... +85 °C

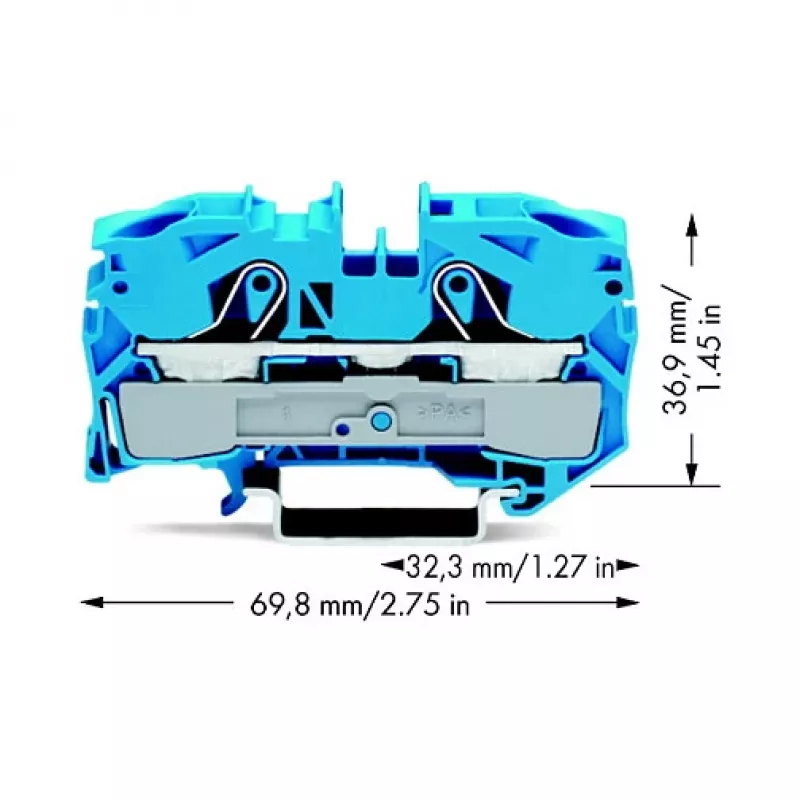

• Abmessungen (B x H x T): 12 mm x 69,8 mm x 36,9 mm

Empfehlungen

Für optimale Leistung verwenden Sie WAGO-Beschriftungsstreifen und Endplatten. Achten Sie auf die richtige Abisolierlänge (25-27 mm) für sichere Verbindungen. Nur für Kupferleiter geeignet. Beachten Sie stets die örtlichen elektrischen Vorschriften und Normen.
